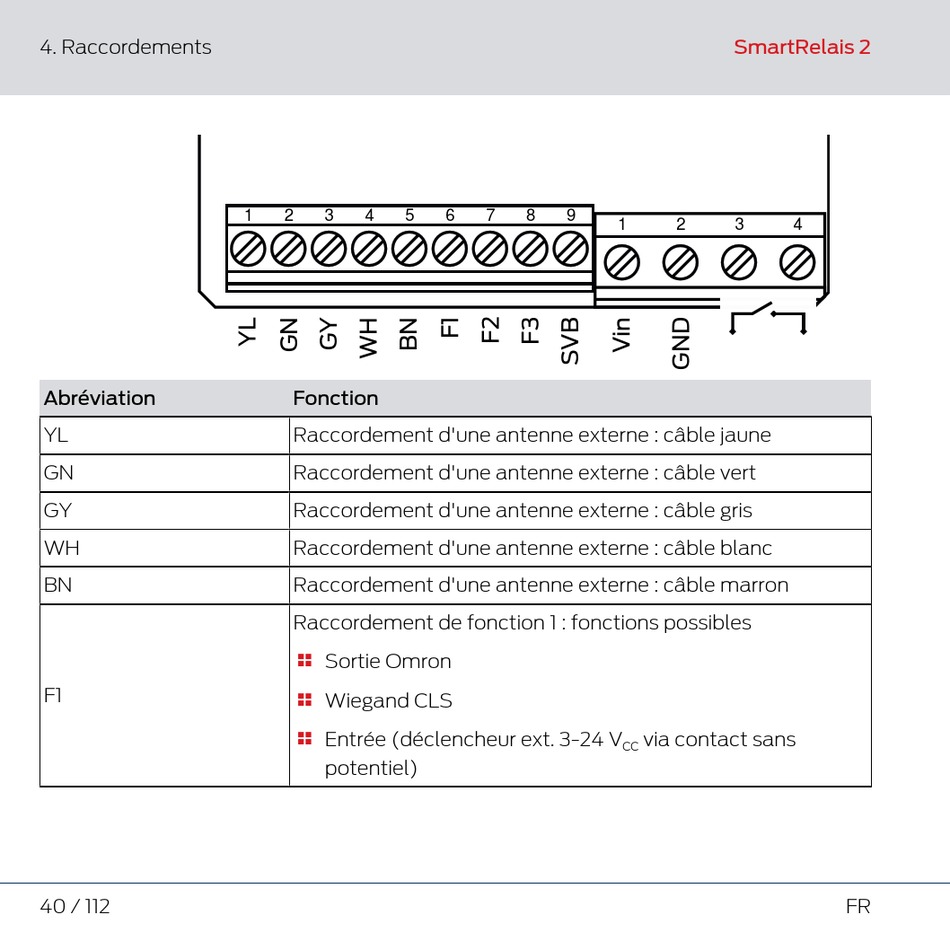

4. Raccordements
Abréviation
YL
GN
GY
WH
BN
F1
40 / 112
1 2 3 4 5
Fonction
Raccordement d'une antenne externe : câble jaune
Raccordement d'une antenne externe : câble vert
Raccordement d'une antenne externe : câble gris
Raccordement d'une antenne externe : câble blanc
Raccordement d'une antenne externe : câble marron
Raccordement de fonction 1 : fonctions possibles
Sortie Omron

Wiegand CLS

Entrée (déclencheur ext. 3-24 V

potentiel)
6 7 8 9
1
CC
SmartRelais 2
2 3 4
via contact sans
