Summary of Contents for Moza Slypod
- Page 1 用户手册 MOZA Slypod...
- Page 2 Slypod is under charging, solid blue indicates the charging is completed. With a Type-C interface, the Slypod is able to be charged by a mobile phone charger or external power bank. It will automatically stop charging when the battery is full.

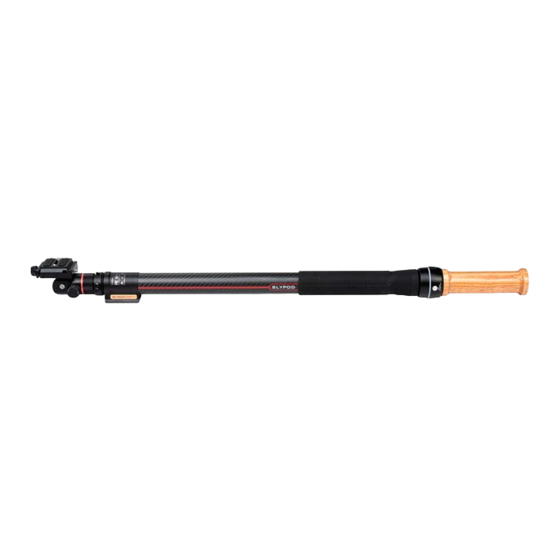

- Page 3 MOZA Slypod Overview Pan-tilt Head Quick Release Quick Mounting Screw Port Arca-Swiss 1/4” and 3/8” Extension Hole Quick Release Main Body 主机 Operation Button Indicator Light Charging Port Power Button Handle Adapter (accessory) 1/4” to 3/8” Adapter Screw 1/4” Extension Hole...
- Page 4 Handle 1/4” Screw Hole 3/8” Screw Hole 3/8” to 1/4” Adapter Screw There is a 3/8" extension screw hole on the bottom of the handle, and it comes with a 3/8" to 1/4" adapter screw to meet installation needs of different shooting devices.
- Page 5 Arca-Swiss quick release on the main body has a 1/4” screw hole and a 3/8” screw hole to meet various extension needs. When the Slypod is horizontally mounted on a tripod via the Arca-Swiss quick release, the Slypod can be used as a motorized slider.
-
Page 6: Getting Started
App Operation Note: It's required to active the device according to instructions before first operation. Please refer to the latest App version. When the Slypod is controlled by the App, other buttons will be disabled except for the power button. -
Page 7: Segmentation Mode
Regular Mode ● Slide the red operation point to any position, the Slypod will move according to the sliding path Maximum extension length Current movement distance Long press: Retracting Long press: Extending Release: Stop retracting Release: Stop extending Moving speed setting Segmentation Mode ●... -
Page 8: Firmware Upgrade
Step Time-lapse ● Select step mode to set step length, cycle, residence time and step movement time. After the setting is completed, tap “Start” and the device will move according to the set step length, speed and cycle. Color Setting ●... -
Page 9: Specifications
Calibration Calibration is needed when there is abnormality with the device. There are two ways to calibrate the Slypod: Click all three buttons (power, +, -) at the same time.Enter the operation interface to start calibration in the App. Please subscribe Gudsen MOZA official YouTube channel for the latest tutorials. - Page 10 电池及充电说明 Slypod使用内置锂电池，首次充电使用时，请先给Slypod充满电以激活电池，保证产品顺 利使用。红灯常亮表示设备充电中，蓝灯常亮显示充电完成。Slypod使用Type-C接口，手 机充电器、移动电源等都可以给Slypod充电，电池充满后将停止充电。 1.使用Slypod过程中，请使用包装内提供的原装充电线！ 2.切勿过充、过放电池，否则将对电芯造成损害； 3.若长期闲置电池，请每隔3个月左右重新充放电一次以保持电池活性。...
- Page 11 认识MOZA Slypod 云台 快拆锁 快拆接口 阿卡尺寸快装 1/4“，3/8“ 扩展螺丝孔 主机 主机 指示灯 操作按键 充电插口 电源按键 手柄 转接件（配件） 1/4“转3/8“螺丝 1/4“ 扩展螺丝孔 快装接口 转接件顶部含有1/4“扩展螺丝孔并配有1/4“转3/8“螺丝，拓展更加丰富，能够 匹配安装不同型号的拍摄设备。...
- Page 12 手柄 1/4“ 螺丝孔 3/8“ 螺丝孔 3/8“ 转1/4“ 螺丝 手柄底部含有3/8“扩展螺丝孔并配有3/8“转1/4“螺丝拓展更加丰富，能够匹配 安装不同型号的拍摄设备。（独脚架、三脚架等） 云台 快装支架 云台锁 俯仰调节螺丝 航向调节螺丝 快装接口 ● 旋松航向调节螺丝，调节云台水平旋转的角度旋紧航向调节螺丝，固定云台水 平旋转角度。 ● 旋松俯仰调节螺丝，按压俯仰调节螺丝，如图旋转快装支架，调节云台俯仰角 度（±90度） ● 停止按压俯仰调节螺丝，云台内部齿轮咬合，旋紧俯仰调节螺丝，固定云台俯 仰角度。 安全销 快装板 快装支架 云台锁 1/4“螺丝 3/8“螺丝 ● 将快装板(四向均可滑入)滑入快装支架内，旋紧台锁，固定快装板与快装支架; ● 旋松云台锁，按压安全销，快装板滑出快装支架，快装板与快装支架分离。 ● 快装板顶部含有1/4“扩展螺丝和3/8“扩展螺丝，拓展更加丰富，能够匹配安 装不同型号的拍摄设备。...
- Page 13 阿卡尺寸快装 3/8“螺丝孔 1/4“螺丝孔 主机上阿卡尺寸快装含有1/4“扩展螺丝孔和3/8“扩展螺丝孔，拓展更加丰富，能够匹 配安装不同型号的拍摄设备。（连接独脚架、三角架等，此时slypod呈滑轨形态） 组装 手柄与主机部分 将手柄上1/4 “螺丝孔对准主机1/4 “螺丝。旋转手柄直至扭紧，完成手柄与主机部分组 装。 主机与云台部分 将云台底端快装接口1推入主机顶端快拆接口2，两者连接后，顺时针旋转锁紧旋钮3，将 主机与云台两者固定连接 ;逆时针旋转锁紧旋钮3，再逆时针旋转松开快拆锁旋钮4，则将主 机与云台两者分离。云台拆卸后，复位快拆锁旋钮。 （转接件组装）方法与云台组装相同...
- Page 14 同时单击 ”电源 、+、- “ 三键归零自校准（白灯闪烁） 开机 静止状态 启动伸长并持续加速 启动缩短并持续加速 伸长状态 持续加速 持续减速至缩短最大速度 持续加速至缩短 长按 缩短状态 持续加速 最大速度 +-同时长按进入自动往复模式 （蓝灯亮1S表示模式切换成功） 双击 立即停止 关机＋立即复位 三击 （红灯闪烁） APP下载 您可以直接扫描二维码下载“MOZA Master”，也可以直接在手机应用商店 中搜索“MOZA Master”进行下载 Android 连接设备（无线连接） 下载并安装“MOZA Master”APP a. 打开手机蓝牙打开设备电源 b. 打开MOZA Master选择要连接的产品，点击连接，完成连接, c. 连接成功后选择产品，进入该设备的操作界面。 APP操作方法介绍 注意：首次连接需根据引导流程进行产品激活。请以最新版本APP为准；如有更新， 恕不另行通知，请关注各大应用商城。通过App控制Slypod时，除了电源键，其余的 物理按键将会失效。...
- Page 15 ● 普通模式 滑动红色操作点从起点至任意位置，设备会跟随滑动 设备伸出 最大长度 显示当前设备 移动距离 长按设备上移 长按设备下移 松开停止运动 松开停止运动 设置设备上下移动速度 ● 分段变成控制 选择分段模式，添加路径(点击 添加路径最多可添加5段路径)后，滑动路径条至任意点。 分别设置每段路径的运行时间。点击运行，设备将按照设置的路径方向和速度进行移动。 路径序号 显示 起点（数字 向上移动 显示当前移 设置路径 动位置） 运行时间 点击红色路 点击确定 径条设置路 设置成功 向下移动 径运行时间 终点（数字显 示当前移动位 置） 点击开始运行 重置路径 设置 点击 点击 重置 确认...
- Page 16 ● 步进延时摄影 选择步进模式，设置步进长度，循环周期，停留时间与步进运动时间。设置完成，点击开 始，设备将按照所设置的步进长度、速度与周期进行步进移动。 灯色设置 ● 选择灯色设置，可设置五种指示灯灯光，点击即可设置。 固件升级 Slypod的固件升级必须在充电状态下进行。在充电状态下，打开设备，连接App进入操作 界面选择固件升级，即可进行固件升级。固件升级成功后须重启设备。如升级失败则需重 复升级过程，直至升级成功。...
- Page 17 灯光定义 充电中： 红灯常亮 充电完成： 蓝灯常亮 开机： 绿灯常亮 欠压报警： 红灯+绿灯亮(橙黄色) 低压报警： 红灯闪烁+自动归位停机（按开机键红灯闪烁不开机） 运行开关切换 绿灯闪烁1s： 测试模式和运行模式切换 蓝灯闪烁1s： 设备充电 打开充电插口胶套外壳，内部是Type-C接口，手机充电器、移动电源等都可以给Slypod充电 ，电池在充满后将停止充电，请断开充电器。（建议使用包装内提供的原装充电线） 设备校准 当设备工作异常时，可单击 “电源 、+、- ” 三键归零自校准或通过APP进行设备校准。 详情请扫页尾处二维码观看教程 规格参数 Slypod 收纳长度：585mm（不含手柄） 尺寸 展开长度：996mm 最大直径：54mm 主机：769g 重量 云台：310g 手柄：118g 纵向：9kg 负载能力 横向：4Kg 最快：28mm/s 运行速度...
- Page 18 产品保修卡 购买日期 产品型号 电话 姓名 地址 经销商信息（签章） 产品保修条例 保修期 自购机日起，Slypod主体保修12个月；电机、智能电池保修3个月。 设备外壳、说明书 、USB线材、包装等不在"一年免费保修服务"范围内，您可以选择有偿服务。 七日内免费退货 自购机日起7日内，根据国家最新三包规定，您可以选择退货（按票面金额一次性退清 货款）、换货（更换同型号同规格的产品）或修理。 八至十五日免费换货或修理 自购机日起第8日至第15日内，主机出现性能故障，并经特约维修中心检测，确认非人 为损坏的本身质量问题，您可以选择换货(更换同型号、同规格产品)或修理；但是更换 的范围，只限于产品主机，其他配件无质量问题，不能更换；购买者在以下条件下不享 受免费保修服务，您可以选择有偿服务。 1. 超过三包有效期的 ； 2. 无三包凭证及有效发货票的，但能够证明该产品在三包有效期内的除外 ； 3. 包修凭证上的型号与修理产品型号不符或者涂改的 ； 4. 非本公司特约维修人员拆动造成损坏的 ； 5. 因不可抗拒力造成损坏的 ； 6. 未按产品使用说明书要求使用、维护、保养而造成损坏的。...
- Page 19 Contacts/联络卡 Official Website Sina Weibo WeChat Instagram 官网 新浪微博 微信 Twitter Facebook YouTube Tutorial/教程 Firmware Upgrade Firmware Upgrade and Calibration and Calibration WeChat QR YouTube QR 固件升级及校准教程 固件升级及校准教 “YouTube二维码” 程“微信二维码”...
