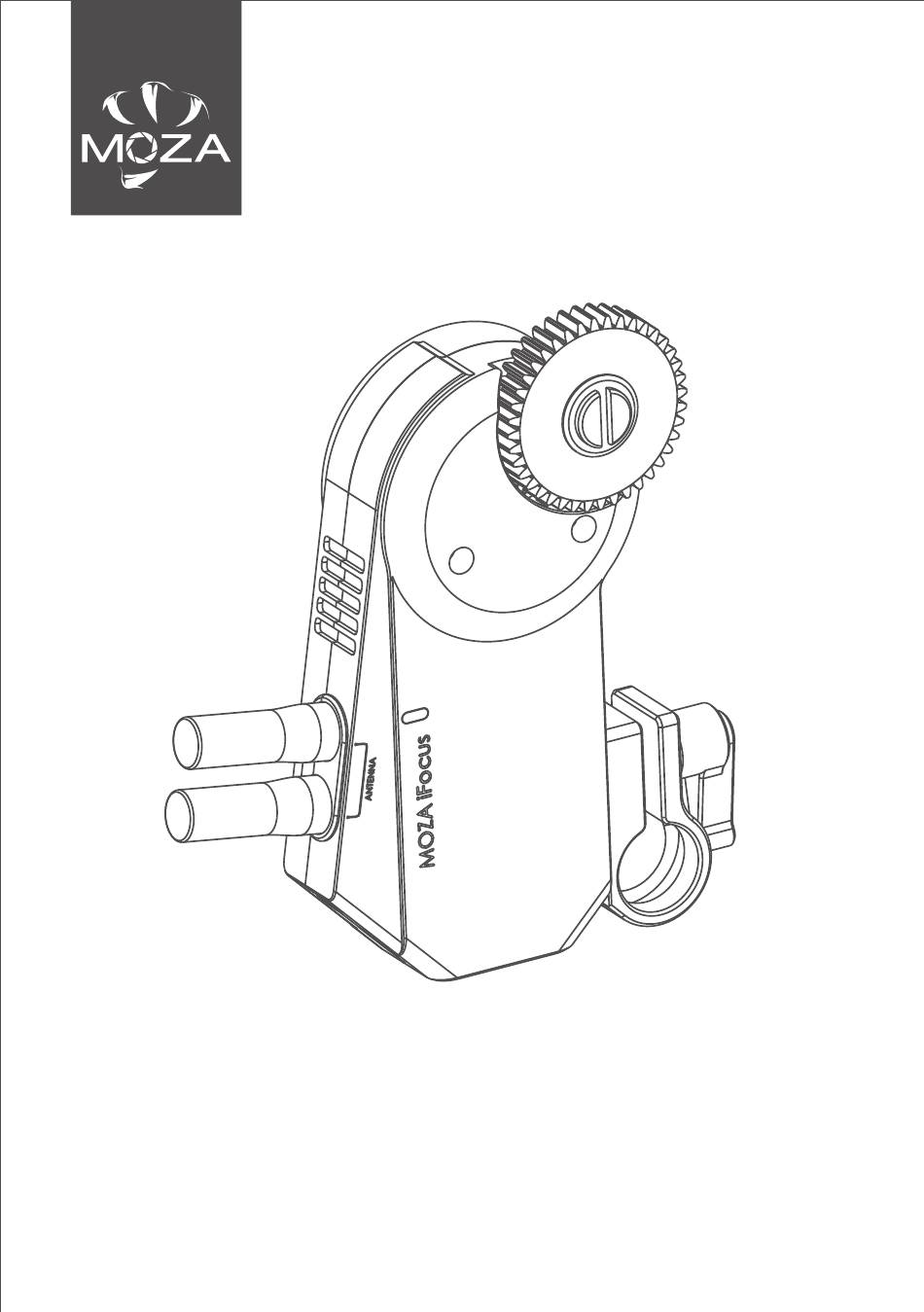

- Page 1 MOZA iFocus User Manual 用户手册...
- Page 2 Note: This manual only guides the connecting and using methods and precautions used by the follow focus motor part in conjunction with Moza Air 2, and does not fully describe all the functions of the follow focus. For more functions, please use it with the remote control.
- Page 3 Press and hold for 3 seconds until the white indicator lights up to enter firmware grade. Press and hold for 1 second until the red indicator flashes to power off the motor. Quick Release Mount: Mount the iFocus to a 15mm rod.
-
Page 4: Getting Started
Getting Started 1. Mount the Lens Gear Ring a. Fits the lens gear ring with your camera lens. b. Tighten the clip. Note: Ensure the clip is tight and that the lens gear ring makes good contact with the lens.You may also use a standard 0.8 Mod lens gear ring of your own. 2. - Page 5 Battery low Blue solid light Charging 2.Charging Charge the iFocus with USB-C. Then LED light turns blue. When fully charging, the light goes off automatically. When connecting iFocus to MOZA Air2 with Multi-CAN cable, Air 2 can charge iFocus. 3.Turn on and turn off Long press the power button for 1 second, and the light turns green.
-
Page 6: Firmware Upgrade
Enter the Air 2 menu, and select Gimbal Set>Operations>Wheel>Sensi to adjust the control sensibility. Note: Turn down the sensibility level if the iFocus rotates too fast, and turn the level up it if the iFocus rotates too slowly. Firmware Upgrade iFocus needs to be connected to MOZA Air 2 for firmware upgrade. - Page 7 认识MOZA IFocus 齿轮：通过与跟焦环啮合，调节镜头对焦、光圈或变焦 齿轮固定螺丝：用于固定齿轮 状态指示灯：指示跟焦器电量、工作状态等信息 天线 Multi CAN接口：供电与通信接口，可连接MOZA Air2 USB-C：给跟焦器充电 电源键： 关机状态下长按1s，状态指示灯绿灯亮起，跟焦器开机 关机状态下长按3s，状态指示灯白灯亮起，进入升级模式 正常工作或升级模式下长按1s，状态指示灯红灯闪烁后关机 跟焦器管夹：将跟焦器固定到15mm的跟焦管上...
- Page 8 安装 1.安装跟焦环 a.用跟焦环围住镜头对焦环，拉紧跟焦环 b.将跟焦环两端的固定结构锁紧 注意：务必使跟焦环与镜头对焦环卡紧，且转动跟焦环的时候镜头对焦环能同步转动 跟焦环也可安装至光圈环与变焦环，请根据需要选择安装的位置 2-安装跟焦器 a. 将跟焦器管夹1套入跟焦安装管2，上下调节跟焦器到合适的位置 b. 拧紧跟焦器管夹上的旋钮1，使跟焦器齿轮2与跟焦环3咬合...
- Page 9 灯光 含义 升级模式 白灯亮 固件升级模式 绿色闪烁 剩余电量高于70% 开机 蓝牙闪烁 剩余电量30%~70% 红色闪烁 电量不足 关机 蓝色灯常亮 正在充电 2.充电 使用USB-C给跟焦器充电，跟焦器LED灯显示为蓝色，充满后自动熄灭。 当iFocus和MOZA Air2使用时，插上Multi-CAN连接线，跟焦器可以从MOZA Air2取电 3.开机、关机 长按电源键1秒，直到跟焦器亮绿灯，松开按键即可。开机状态下，长按电源键1秒，红色 指示灯闪烁两次，跟焦器关机。 4.行程校准 使用跟焦器前请通过行程校准来标记镜头对焦环的总行程，以避免跟焦器转动超过镜头对 焦环的行程。 跟焦器将记录上一次的校准数据，关机后如果没有使齿轮与对焦环的相对位置发生变化（ 手动转动对焦环或者重新安装跟焦器），就不需要再次进行校准。 行程校准的操作如下： a. 进入Air2菜单，选择Advanced>iFocus>Turn off 关闭跟焦器电机 b. 手动转动镜头到起始位置，然后选择Advanced>iFocus>Start point确认行程起始位置 c. 手动转动镜头到终点位置，然后选择Advanced>iFocus>End point确认行程终点位置， 这时跟焦器电机会自动启动...
- Page 10 注意：校准过程中选择Advanced>iFocus>Turn on即可开启跟焦器电机。如果没有 将起点与终点都校准好就启动，则本次校准无效 5.Air2控制跟焦器运动 a. 进入Air2菜单， Gimbal Set>Operations>Wheel>Function>Focus-1或者Focus-2选 择滚轮控制跟焦器。也可以按Air2的M键，直到Air 2屏幕上的手轮模式变为F1或者F2 b. 转动滚轮即可控制跟焦器运动 6.跟焦器控制灵敏度设置 进入Air2菜单，Gimbal Set>Operations>Wheel>Sensi调节控制的灵敏度。 注意：您在使用时，如果觉得跟焦器转动太快，可以降低跟焦器控制灵敏度；如果觉 得跟焦器转动太慢，可以升高跟焦器控制灵敏度 固件升级 iFocus跟焦器不能独自进行固件升级，需要连接到MOZA Air 2上，与MOZA Air 2一起升 级固件。 a. 将跟焦器与Air2通过Multi-CAN线连接 b. 关机状态下长按跟焦器电源开关3s直到LED等显示为白色 c. 按照MOZA Air 2的固件升级操作，进行升级 d. 升级完成后，重启跟焦器和MOZA Air 2即可正常工作 规格参数 重量（不带电池） 198g 尺寸 115*65*30mm 工作电压...
- Page 11 产品保修卡 用户资料 产品型号 MOZA iFocus 购买日期 姓 名 电 话 地 址 产品保修条例 保修期 自购机日起，跟焦器主体保修12个月；电机、电池保修3个月。设备外壳、说明书、线材、 包装等不在"一年免费保修服务"范围内，您可以选择有偿服务。 七日内免费退货 自购机日起7日内，根据国家最新三包规定，您可以选择退货（按票面金额一次性退清货款 ）、换货（更换同型号同规格的产品）或修理。 八至十五日免费换货或修理 自购机日起第8日至第15日内，主机出现性能故障，并经特约维修中心检测，确认非人为损 坏的本身质量问题，您可以选择换货(更换同型号、同规格产品)或修理；但是更换的范围， 只限于产品主机，其他配件无质量问题，不能更换；购买者在以下条件下不享受免费保修 服务，您可以选择有偿服务。 1. 超过三包有效期的 2. 无三包凭证及有效发货票的，但能够证明该产品在三包有效期内的除外 3. 包修凭证上的型号与修理产品型号不符或者涂改的 4. 非本公司特约维修人员拆动造成损坏的 5. 因不可抗拒力造成损坏的 6. 未按产品使用说明书要求使用、维护、保养而造成损坏的...
- Page 12 Get more functions with the iFocus Handunit. 搭配遥控器，玩出新花样 Web: www.gudsen.com...
