型 、 TAP3500 型 、 TAP4000 型 、 TDP0500 型 、 TDP1000 型 、
TDP1500型、TDP3500型、TDP4000型
アダプタの取り付け
1. リリース・ボタンを押したままTCA-VPI50型アダプタをホ
スト機器のTekConnectインタフェースに挿入します（アダ
プタは所定の位置に達するとロックされます）。
2. TekVPI対応プローブをアダプタに接続します。接続され
ているTekVPIプローブに電力が供給されると、LEDが点
灯します。
3. TekVPIプローブを被測定回路に接続します。
アダプタの取り外し
アダプタとプローブの取り外しは、取り付けと逆の順番で行
います。
注： ホスト機器によっては、アダプタを取り外さないとフロン
ト・カバーの取り付けができないこともあります。
その他の情報
TekConnectインタフェースの使用方法については、ホスト機
器のマニュアルを参照してください。
仕様
周波数帯域: DC～4GHz（TCA-VPI50型のみ）。システム全
体の帯域幅については、ホスト機器の仕様を参照してくださ
い。
最大入力電圧: ホスト機器のTekConnectインタフェースの最
大入力電圧定格を超えることはできません。
VSWR: 1.15:1、最大4GHz（TCA-VPI50型のみ）。システム全
体のVSWR（電圧定在波比）については、ホスト機器の仕様
を参照してください。
伝搬遅延: 最大300ps
保証
保証情報については、www.tek.comにアクセスし、Supportを
クリックして、Product Supportフィールドにモデル番号を入力
してください。
Copyright © Tektronix, Inc. All rights reserved.
TCA-VPI50 探头适配器使用说明
常规安全概要
为避免可能的危险，请务必按照规定使用本产品。
避免火灾或人身伤害
将产品接地: 本产品通过主机产品电源线的接地导线间接
接地。为避免电击，必须将接地导线与大地相连。在连接
本产品的输入端或输出端前，请务必将本产品正确接地。
切勿断开电源线的接地连接。
正确连接并正确断开连接: 当 TCA-VPI50 适配器接入电
压源时，切勿插拔。
遵循所有终端额定值: 为避免火灾或电击危险，请遵循主
机产品上的所有额定值和标记说明。在连接产品之前，请
先查看产品手册，了解额定值的详细信息。切勿超过电压
或电流额定值。
对任何终端（包括公共终端）施加的电势切勿超过该终端
的最大额定值。
切勿开盖操作: 切勿在外盖或面板拆除或机壳打开的状态
下操作本产品。可能有危险电压暴露。
怀疑产品出现故障时，切勿进行操作: 如果怀疑本产品已
损坏，请让合格的维修人员进行检查。
产品损坏时切勿使用。本产品损坏或运行错误时切勿使
用。
切勿在潮湿环境下操作: 请注意，如果某个单元从冷处移
到暖处，则可能产生冷凝水。
切勿在易燃易爆的环境下操作:
请保持产品表面清洁干燥: 清洁本产品前，请移除输入信
号。
产品上的符号和术语
产品上可能出现以下术语：
看到"危险"标记时表示可直接导致人身伤害的危
险。
看到"警告"标记时表示不会直接导致人身伤害的危
险。
看到"注意"标记时表示会对本产品在内的财产造成
损害的危险。
产品上标示此符号时，请确保查阅手册，以
了解潜在危险的类别以及避免这些危险需采
取的措施。（此符号还可能用于指引用户参
阅手册中的额定值信息。）
产品上可能出现以下符号：
环境注意事项
本部分提供产品对环境影响的相关信息。
此符号表示该产品符合欧盟有关废旧电子和
电气设备 (WEEE) 以及电池的 2002/96/EC 和
2006/66/EC 号指令所规定的相关要求。有关
回 收 方 式 的 信 息 ， 请 查 看 Tektronix 网 站
(www.tektronix.com) 上的 Support/Service
（支持/服务）部分。
产品说明
在 带 有 TekConnect 接 口 的 Tektronix
®
TCA-VPI50 适配器允许使用 50 Ω TekVPI
他驱动 50 Ω 负载的设备。适配器识别所连接的 TekVPI
探头并提供所需的电源。LED 指示对所连探头是否提供
电源。
支持的探头
TCA-VPI50 适配器支持以下 TekVPI 探头：
TIVH02、TIVH02L、TIVH05、TIVH05L、TIVM1、TIVM1L、
TIVH08 、 TIVH08L 、 TAP1500 、 TAP2500 、 TAP3500 、
TAP4000 、 TDP0500 、 TDP1000 、 TDP1500 、 TDP3500
TDP4000。

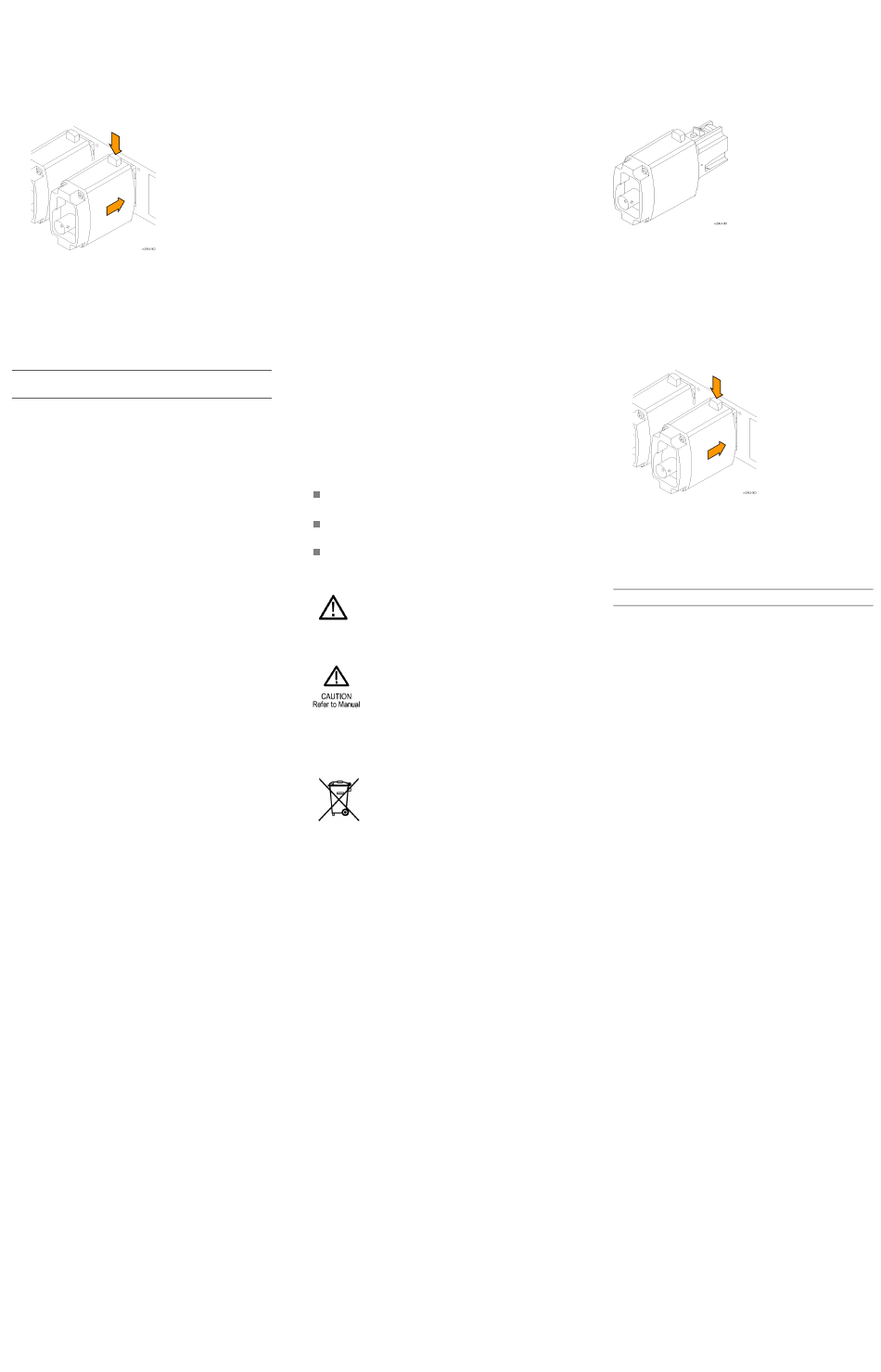

安装适配器
1. 请按住释放按钮，将 TCA-VPI50 适配器插入主机仪
器的 TekConnect 接口，直至适配器锁定到位。
2. 将兼容的 TekVPI 探头连接适配器。适配器上的 LED
会亮起，表示电源已经连接到所连的 TekVPI 探头。
3. 将 TekVPI 探头连接待测电路。
拆除适配器
请按照与安装相反的顺序拆除适配器和探头。
说明：
可能需要拆除适配器才能安装仪器的前盖。
更多信息
请参阅主机仪器文档了解 TekConnect 接口使用方面的信
息。
技术规格
带宽: 直流至 4 GHz（仅适用于 TCA-VPI50）。请参阅主
机仪器的技术规格了解系统的总带宽。
最大输入电压: 不要超过主机仪器 TekConnect 接口的最
大输入电压额定值。
VSWR: 1.15:1，最高至 4 GHz（仅适用于 TCA-VPI50）。
请参阅主机仪器的技术规格了解系统的总 VSWR。
传播延迟: ~300 ps。
保修信息
有关保修信息，请访问 www.tek.com，单击 Support（支
持），然后在 Product Support（产品支持）字段中输入
型号。
仪 器 上 ，
探头或者其
®
和
