xx

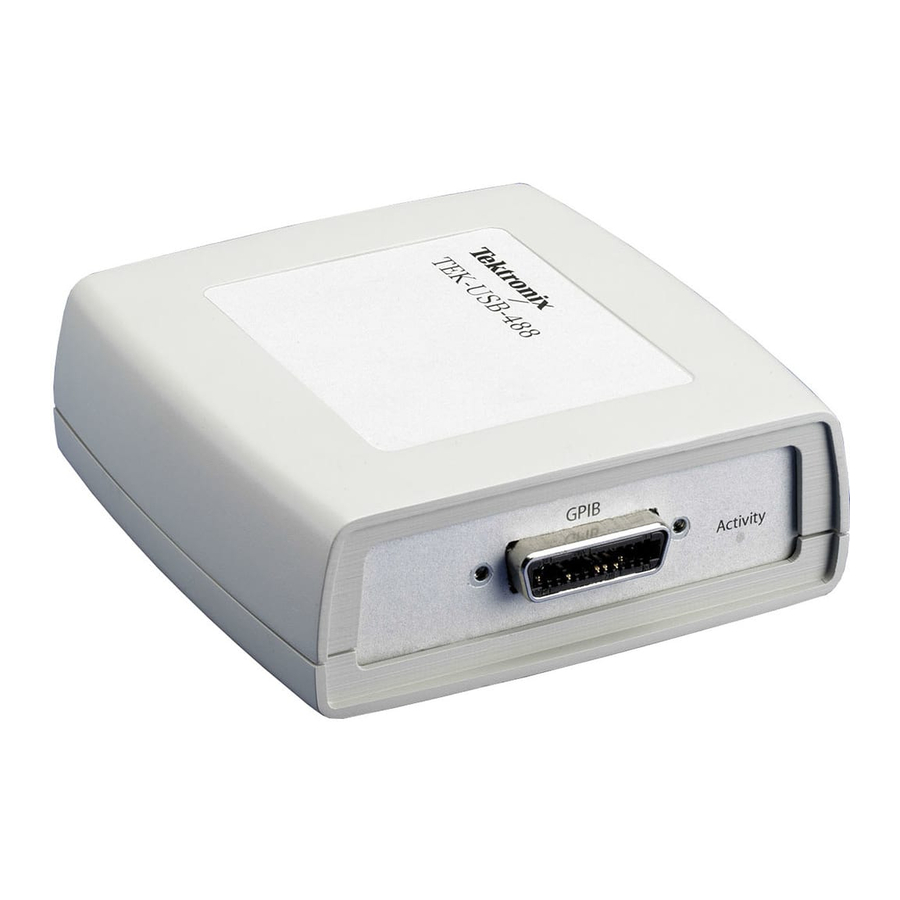

TEK-USB-488
GPIB to USB Adapter
ZZZ
User Manual
*P071183902*
071-1839-02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TEK-USB-488 and is the answer not in the manual?

Questions and answers

Related Manuals for Tektronix TEK-USB-488

Summary of Contents for Tektronix TEK-USB-488

  • Page 1 TEK-USB-488 GPIB to USB Adapter User Manual *P071183902* 071-1839-02...
  • Page 3 TEK-USB-488 GPIB to USB Adapter User Manual www.tektronix.com 071-1839-02...
  • Page 4 Copyright © Tektronix. All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending.

  • Page 5: Table Of Contents

    電源の接続 ........... TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 6 技术指标 ............TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 7: Warranty

    servicing...
  • Page 8 Warranty OR REPLACE DEFECTIVE PRODUCTS IS THE SOLE AND EXCLUSIVE REMEDY PROVIDED TO THE CUSTOMER FOR BREACH OF THIS WARRANTY. TEKTRONIX AND ITS VENDORS WILL NOT BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IRRESPECTIVE OF WHETHER TEKTRONIX OR THE VENDOR HAS ADVANCE NOTICE OF THE POSSIBILITY OF SUCH DAMAGES.

  • Page 9: General Safety Summary

    Do Not Operate in an Explosive Atmosphere. Keep Product Surfaces Clean and Dry. Provide Proper Ventilation. Refer to the manual’s installation instructions for details on installing the product so it has proper ventilation. TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 10 WARNING indicates an injury hazard not immediately accessible as you read the marking. CAUTION indicates a hazard to property including the product. The following symbol(s) may appear on the product: TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 11: Compliance Information

    Emissions which exceed the levels required by this standard may occur when this equipment is connected to a test object. To ensure compliance with the EMC standards listed here, high quality shielded interface cables should be used. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 12: Safety Compliance

    Pollution Degree 2. Normally only dry, nonconductive pollution occurs. Occasionally a temporary conductivity that is caused by condensation must be expected. This location is a typical office/home environment. Temporary condensation occurs only when the product is out of service. TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 13 Pollution Degree 4. Pollution that generates persistent conductivity through conductive dust, rain, or snow. Typical outdoor locations. Pollution Degree Pollution Degree 2 (as defined in IEC 61010-1). Note: Rated for indoor use only. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 14: Environmental Considerations

    Support/Service section of the Tektronix Web site (www.tektronix.com). Restriction of Hazardous Substances This product has been classified as Monitoring and Control equipment, and is outside the scope of the 2002/95/EC RoHS Directive. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 15: Preface

    Preface Preface This manual describes the installation and operation of the TEK-USB-488 GPIB to USB Adapter. The adapter allows you to connect a USB device port on your USBTMC-USB488 compliant instrument, such as a DPO4000 Series oscilloscope, to a GPIB (IEEE488) controller.

  • Page 16: Installation

    Installation Installation Unpack the adapter and check that you received all the items listed as standard accessories. Check the Tektronix Web site (www.tektronix.com) for the most current information. Standard Accessories Description Part number User Manual 071-1839-XX 174-4401-XX USB cable (2 each, 1 meter)

  • Page 17: Controls And Connectors

    This port is for power only. No USB device functionality is provided. Power Connector. For use with the optional external power supply, Tektronix part number 119-8724-XX. Power indicator. Lighted when power is applied. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 18: Connecting Power

    (typically the instrument being controlled or a PC). Verify that the Power LED lights and that the USB and Adapter Status LEDs turn on and then off. This indicates that the adapter is initializing correctly. TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 19 Connect the other end of the power cord to the wall power outlet. Verify that the Power LED lights and that the USB and Adapter Status LEDs turn on and then off. This indicates that the adapter is initializing correctly. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 20: Connecting Cables

    The following cables can be connected while the instruments are powered on. To connect the TEK-USB-488 GPIB to USB Adapter to USB and GPIB cables, do the following procedure: Connect a GPIB cable from the GPIB controller to the GPIB port on the adapter.

  • Page 21: Setting The Gpib Address

    USB protocol and USB extensions required for setting the GPIB address of the adapter. If you connect the Tek-USB-488 GPIB to USB Adapter to a Tektronix USBTMC-USB488 compliant instrument designed to support the adapter, such as a DPO4000 Series instrument, you can set the address to a value from 1 through 30 using the menu system of the instrument.
  • Page 22 The default GPIB primary address is 1. The GPIB primary address can only be changed from a connected Tektronix USBTMC-USB488 compliant instrument designed to support the TEK-USB-488 GPIB to USB Adapter, such as a DPO4000 Series oscilloscope. The GPIB Program Message Terminator (PMT) is the GPIB end of input (EOI) line and is not configurable.

  • Page 23: Updating Firmware

    To update the adapter firmware: Power off the adapter. Disconnect any USB or GPIB devices from the adapter. Download the new firmware from www.tektronix.com to a USB mass storage device. Plug the USB mass storage device into the adapter. Power on the adapter.
  • Page 24 Power on the adapter, and verify that the Adapter Status LED is solid green. This completes the firmware update procedure. If the LED is blinking red, the firmware upgrade process failed. Contact Tektronix for service. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 25: Mounting The Adapter

    Mount the adapter using two 6-32 screws of appropriate length. NOTE. If you are installing the RM4000 rackmount kit for a DPO4000 Series instrument, the kit has provisions for mounting accessories, such as the adapter. TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 26: Troubleshooting

    If the adapter is receiving power, the power indicator will be lighted. If it is not, try gently pushing in the power cable on either the power connector or the USB Device port, whichever one you are using. TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 27 Check the firmware. Use up-to-date firmware for your adapter. To do this, go to www.tektronix.com on the Web. Load the firmware to the adapter by way of the USB port. (See page 17, Updating Firmware.) Check that your program does not lose data.
  • Page 28 Blinking If in normal operational mode, the GPIB cannot be placed online because there is not an active USB connection or the connected USBTMC-USB488 device is not a Tektronix instrument. If in the firmware upgrade mode, the firmware upgrade has completed successfully.

  • Page 29: Specifications

    Partially to fully compliant USB 2.0 full speed host interface. Version Anticipated downstream power requirements are less than 10 mA when connected to a Tektronix oscilloscope. Sole noncompliance point is current available when running from USB device port. USB Driver Modified USB TMC standard.
  • Page 30 Up to 3,000 m (10,000 ft) Nonoperating Nonoperating: Up to 15,240 m (50,000 ft) Physical Characteristics Characteristic Description Height 48.25 mm 1.90 in Width 133.35 mm 5.25 in Depth 133.35 mm 5.25 in Weight 560 g 1.25 lb TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 31 保証期間中、かかる製品に欠陥があることが判明した場合、当社は、 当社の判断にて、部品および作業の費用を請求せずに当該欠陥製 品を修理するか、または当該欠陥製品と交換に代替品を提供しま す。当社が保証遂行のために使用する部品、モジュール、および代 替品は、新品の場合もあれば、新品同様の性能を持つ再生品の場 合もあります。交換したすべての部品、モジュール、および製品は当 社の所有物となります。 お客様が本保証に基づくサービスを受けるには、適用保証期間が 満了する前に、当該欠陥について当社に通知し、サービス実施に関 する適切な手配を行う必要があります。お客様には、当該欠陥製品 を梱包していただき、送料元払いにて当社指定のサービス受付セン ターに送付していただきます。製品をお客様に返送する際、返送先 が当社サービス受付センターの所在国と同一国内にある場合には、 当社がその返送費用を負担するものとします。上記以外の場所に返 送される製品については、すべての発送費用、関税、税、およびそ の他の費用を支払う責任はお客様が負うものとします。 製品の不適切な使用または整備点検の不足によって生じた欠陥、障 害、または損傷は、本保証の対象外です。当社は、次の事項につい ては、本保証に基づくサービスを提供する義務を負わないものとしま す。a）当社担当者以外の者による本製品の設置、修理または整備 の実施から生じた損傷に対する修理。b）不適切な使用または互換 性のない機器への接続から生じた損傷に対する修理。c）当社製以 外のサプライ用品の使用により生じた損傷または機能不全に対する 修理。d）本製品が改造または他の製品と統合された場合において、 かかる改造または統合の影響により当該本製品の整備の時間または 難易度が増加した場合の当該本製品に対する整備。 本保証は、明示であるか黙示であるかを問わず他のあらゆる保証の 代わりに、本製品に関して当社がお客様に対して提供するものです。 当社および当社代理店は、商品性または特定目的に対する適合性 についての一切の黙示保証を否認します。欠陥製品を修理または 交換するという当社の責任行為は、本保証の義務違反に対してお客 様に提供される唯一かつ排他的な救済手段です。当社および当社 代理店は、間接的、限定的、偶発的、または派生的な損害について TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 32 保証 は、かかる損害の可能性を事前に通知されていたか否かにかかわら ず、一切責任を追わないものとします。 [W2 – 15AUG04] TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 33: 安全にご使用いただくために

    安全にご使用いただくために、本製品の指示に従ってください。 資格のあるサービス担当者以外は、保守点検手順を実行しないでく ださい。 火災や人体への損傷を避けるには 本製品用に指定され、使用さ 適切な電源コードを使用してください: れる国で認定された電源コードのみを使用してください。 火災や感電の危険を避ける すべての端子の定格に従ってください: ために、本製品のすべての定格とマーキングに従ってください。本製 品に電源を接続する前に、定格の詳細について、製品マニュアルを 参照してください。 カバーやパネルを外 カバーを外した状態では使用しないでください: した状態で本製品を動作させないでください。 本製品に故障の疑い 故障の疑いがあるときは使用しないでください: がある場合、資格を有するサー ビス担当者に検査を依頼してくださ い。 電源がオンのときに、露出した接続部 回路の露出を避けてください: 分やコンポーネントに触れないでください。 本製品専用の AC アダプタ 適切な AC アダプタを使用してください: のみをご使用ください。 強力な光線またはレーザー照射に 防護ゴーグルを着用してください: さらされる危険性がある場合は、防護ゴーグルを着用してください。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 34 安全にご使用いただくために 湿気の多いところでは使用しないでください: 爆発しやすい環境では動作させないでください: 製品の表面を清潔で乾燥した状態に保ってください: ユーザ・マニュアルの設置手順を参 充分な換気を確保してください: 照し、充分な換気を確保してください。 本マニュアル内の用語 このマニュアルでは次の用語を使用します。 警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示しま す。 注意： 本製品やその他の接続機器に損害を与える状態や行為を示し ます。 本製品に関する記号と用語 本製品では、次の用語を使用します。 DANGER： ただちに人体や生命に危険をおよぼす可能性がある ことを示し ます。 WARNING： 人体や生命に危険をおよぼす可能性があることを 示します。 CAUTION： 本製品を含む周辺機器に損傷を与える可能性があ ることを示します。 本製品では、次の記号を使用します。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 35: 適合性に関する情報

    ン IEC 61000-4-2:2001：静電気放電イミュニティ IEC 61000-4-3:2002：RF 電磁界イミュニティ IEC 61000-4-4:2004：ファスト・トランジェント／バースト・イミュニ ティ IEC 61000-4-5:2001：電源サージ・イミュニティ IEC 61000-4-6:2003：伝導 RF イミュニティ IEC 61000-4-11:2004：電圧低下と停電イミュニティ AC 電源高調波エミッション EN 61000-3-2:2006: 電圧の変化、変動、およびフリッカ EN 61000-3-3:1995: 本製品は住居区域以外での使用を目的としたものです。住居区域で使用 すると、電磁干渉の原因となることがあります。 本製品をテスト対象に接続した状態では、この規格が要求するレベルを超 えるエミッションが発生する可能性があります。 ここに挙げた各種 EMC 規格に確実に準拠するには、高品質なシールドを 持つインタフェース・ケーブルが必要です。 欧州域内連絡先: TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 36: 安全性

    オーストラリア／ニュージーランド適合宣言 - EMC ACMA に従い、次の規格に準拠することで Radiocommunications Act の EMC 条項に適合しています。 CISPR 11:2003：グループ 1、クラス A、放射および伝導エミッショ ン（EN 61326-1:2006 に準拠） 安全性 機器の種類 測定機器 汚染度 製品内部およびその周辺で発生する可能性がある汚染の尺度です。 通常、製品の内部環境は外部環境と同じとみなされます。製品は、 その製品に指定されている環境でのみ使用してください。 汚染度 1：汚染なし、または乾燥した非導電性の汚染のみが発 生します。このカテゴリの製品は、通常、被包性、密封性のある ものか、クリーン・ルームでの使用を想定したものです。 汚染度 2：通常、乾燥した非導電性の汚染のみが発生します。た だし、結露によって一時的な導電性が発生することもまれにあり ます。これは、標準的なオフィスや家庭内の環境に相当します。 一時的な結露は製品非動作時のみ発生します。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 37 適合性に関する情報 汚染度 3：導電性のある汚染、または通常は乾燥して導電性を持 たないが結露時に導電性を帯びる汚染。これは、温度、湿度の いずれも管理されていない屋内環境に相当します。日光や雨、 風に対する直接の曝露からは保護されている領域です。 汚染度 4：導電性のある塵、雨、または雪により持続的な導電性 が生じる汚染。これは一般的な屋外環境に相当します。 汚染度 汚染度 2（IEC 61010-1 の定義による）。注：屋内使用のみについて の評価です。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 38: 環境条件について

    このセクションでは本製品が環境に及ぼす影響について説明します。 使用済み製品の処理方法 機器またはコンポーネントをリサイクルする際には、次のガイドライン を順守してください。 本製品の製造には天然資源が使用されていま 機器のリサイクル: す。この製品には、環境または人体に有害となる可能性のある物質 が含まれているため、製品を廃棄する際には適切に処理する必要が あります。有害物質の放出を防ぎ、天然資源の使用を減らすため、 機材の大部分を再利用またはリサイクルできる適切な方法で処理し てください。 この記号は、本製品が WEEE（廃棄電気・電子機器） およびバッテリに関する Directive 2002/96/EC および 2006/66/EC に基づき、EU の諸要件に準拠しているこ とを示しています。リサイクル方法については、Tektronix Web サイト（www.tektronix.com）の「Service/Support」の セクションを参照してください。 有害物質に関する規制 本製品は Monitoring and Control（監視および制御）装置に分類され ており、2002/95/EC RoHS Directive（電気・電子機器含有特定危険 物質使用制限指令）の適用範囲外です。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 39: まえがき

    このマニュアルでは、TEK-USB-488 型 GPIB-USB アダプタの設置 方法と使用方法について説明します。このアダプタを使用すると、 USBTMC-USB488 対応機器（DPO4000 シリーズ･オシロスコープな ど）の USB デバイス･ポートを GPIB（IEEE488）コントローラに接続す ることができます。 コントローラ GPIB アダプタ 機器 主な特長 主な特長は次のとおりです。 USBTMC-USB488 対応の当社機器を USB ポート経由で GPIB 制御。USBTMC プロトコルにより、IEEE488 準拠のメッセージを使 用した通信が可能です。これにより、USB ハードウェア上で GPIB ソフトウェア・アプリケーションを使用できます。 データを高速転送します。 USB ホストまたはオプションの外部電源から電源を供給できます。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 40: スタンダード・アクセサリ

    USB ケーブル（2 本、各 1m ） オプショナル・アクセサリ 説明 部品番号 012-0991-XX GPIB ケーブル（1 m） 012-0991-XX GPIB ケーブル（2 m） 119-8724-XX 外部電源（下記の電源コードは別 売り） 161-0066-XX 電源コード（米国仕様） 161-0066-XX 電源コード（欧州共通仕様） 161-0066-XX 電源コード（英国仕様） 161-0066-XX 電源コード（オーストラリア仕 様） 161-0154-XX 電源コード（スイス仕様） 161-0342-XX 電源コード（日本仕様） 161-0304-XX 電源コード（中国仕様） 161-0400-XX 電源コード（インド／南アフリ カ仕様） TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 41: コントロールおよびコネクタ

    · に電源を供給します。電源供給専用であり、USD デバイス 機能は備わっていません。 6. 電 源 コ ネ ク タ 。 オ プ シ ョ ン の 外 部 電 源 （ 当 社 部 品 番 号 119-8724-XX）を接続します。 7. 電源 LED電源が供給されていると点灯します。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 42: 電源の接続

    USB 2.0 ホスト・ポートから供給 オプションの外部電源から供給 USB 接続による電源供給 USB ホスト･ポートからアダプタへ電源を供給するには、次の手順に 従います。 1. USB ケーブルのデバイス側の端を、アダプタ・リア･パネルの USB デバイス・ポートに接続します。 2. USB ケーブルのホスト側の端を、電源供給元とする機器（被制御 機器または PC など）の USB ホスト･ポートに接続します。 電源 LED が点灯していること、および、USB ステータス LED と アダプタ･ステータス LED が点灯して消えることを確認します。こ の状態は、アダプタの初期化が正常に行われていることを示し ます。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 43 設置
 外部電源の接続による電源供給 オプションの AC 電源ユニットからアダプタへ電源を供給するには、 次の手順に従います。 電源ユニットの出力電源ケーブルをアダプタ・リア･パネルの 5 VDC コネクタに接続します。 2. オプションの電源コードの一方の端を外部電源ユニットに接続し ます。 電源コードのもう一方の端をコンセントに差し込みます。 電源 LED が点灯していること、および、USB ステータス LED と アダプタ･ステータス LED が点灯して消えることを確認します。こ の状態は、アダプタの初期化が正常に行われていることを示し ます。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 44: ケーブルの接続

    設置
 ケーブルの接続 注： このセクションで説明するケーブルは、機器の電源をオンにした状 態で接続できます。 TEK-USB-488 型 GPIB-USB アダプタに USB ケーブルと GPIB ケー ブルを接続するには、次の手順に従います。 1. GPIB コントローラとアダプタの GPIB ポートを GPIB ケーブルで 接続します。 機器のデバイス･ポートとアダプタのホスト･ポートを USB ケーブ ルで接続します。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 45: Gpib アドレスの設定

    のデフォルトの GPIB アドレスを使用してください。 Tek-USB-488 型 GPIB-USB アダプタを Tektronix USBTMC-USB488 対応機器（DPO4000 シリーズなど）に接続すると、機器のメニューを 使用してアドレスを 1 ～ 30 の範囲で設定することができます。 アダプタに対応している機器から GPIB アドレスを変更するには、次 の手順に従います。 接続先の機器で GPIB コントロール･メニューを開きます。 適切なコントロールを使用して任意の Talk/Listen アドレスを選 択します。USB ポートがいったん無効化された後、有効化され、 新しいアドレスが自動的に認識されます。 3. GPIB コントローラ上の制御プログラムを使用して、アダプタに接 続されている機器との通信を行います。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 46 ラインであり、設定することはできません。EOI と最終データ･バ イトの改行文字（16 進の 0a）を同時にアサートするメッセージが サポートされています。つまり、EOI および EOI NL によるプログ ラム･メッセージ・ターミネーションはどちらもサポートされていま すが、NL 単独のターミネーションはサポートされていません。 USB ハブはサポートされていません。アダプタの USB ホスト・ポー トに接続できるのは、常に、USBTMC-USB488 対応の機器 1 台 のみです。 GPIB の on/off 状態は、アクティブな USBTMC-USB488 接続が 存在する場合にオンラインになります。接続が確立された後で GPIB の on/off を変更することはできません。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 47: ファームウェアの更新

    設置
 ファームウェアの更新 アダプタのファームウェアを更新するには、次の手順に従います。 アダプタの電源をオフにします。 アダプタに接続されている USB デバイスまたは GPIB デバイス があれば、それらを切り離します。 3. 新しいファームウェアを www.tektronix.com から大容量 USB スト レージ･デバイスにダウンロードします。 4. USB ストレージ･デバイスをアダプタに差し込みます。 アダプタの電源をオンにします。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 48 します。LED の色が変わるまで待ちます。 緑色に点滅： ファームウェアの更新が成功したことを示しま す。ステップ 7 に進みます。 赤色に点滅： ファームウェアの更新が失敗したことを示しま す。ステップ 9 に進みます。 7. LED が緑色に点滅している場合は、アダプタの電源をオフにし、 USB ケーブルと GPIB ケーブルを接続し直します。 (38 ページ 「ケーブルの接続」 参照)。 8. アダプタの電源をオンにし、アダプタ・ステータス LED が緑色に 点灯することを確認します。これで、ファームウェアの更新手順 は終了です。 9. LED が赤色に点滅している場合は、ファームウェアの更新が失 敗しています。当社サービス担当までお問い合わせください。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 49: アダプタの設置

    設置
 アダプタの設置 アダプタ専用のラックマウント･キットはありませんが、以下の手順によ り、既存のラックマウント・トレーや独自設計のブラケットにアダプタを 設置することができます。 1. アダプタからプラスティック製の足（4 個）を剥がして取り外します。 下図の寸法に合わせて、設置面にネジ穴を 2 つ開けます。 3. 適当な長さの 6-32 ネジを 2 個使用して、アダプタを固定します。 注： DPO4000 シリーズ用の RM4000 型ラックマウント・キットを使用する と、アダプタなどのアクセサリを設置するのが容易です。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 50: トラブルシューティング

    トラブルシューティング トラブルシューティング トラブルシューティングを開始する前に、以下の点にご注意ください。 お客様が修理できる部品はありません。 パフォーマンス検証用の手順はありません。 アダプタは USB ハブをサポートしていません。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 51 トラブルシューティング アダプタが正しく動作しないと思われる場合は、次の項目をチェック してください。 ケーブルをチェックします。 USB および GPIB ケーブル･コネクタは、奥まで完全に差し込む 必要があります。ケーブルをゆっくりと押し込むと、所定の位置で 正しくかみ合います。 電源をチェックします。 アダプタに電源が供給されている場合、電源 LED が点灯しま す。点灯しない場合は、使用している電源コネクタ側または USB デバイス・ポート側で、電源ケーブルをゆっくり押し込んでみてく ださい。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 52 アダプタに電源が供給されている場合、電源 LED が点灯しま す。点灯しない場合は、使用している電源コネクタ側または USB デバイス・ポート側で、電源ケーブルをゆっくり押し込んでみてく ださい。 アドレス設定が正しければ、アダプタのホスト・ポートから機器を 取り外します。1 秒間待ってから機器をホスト･ポートに接続し直 します。 ファームウェアをチェックします。 アダプタのファームウェアは最新版である必要があります。最新 版は当社 Web サイト（www.tektronix.com）で入手できます。入手 したファームウェアは USB ポートを介してアダプタに読み込んで ください。 (41 ページ 「ファームウェアの更新」 参照)。 プログラムでデータが喪失してないかをチェックします。 データの喪失がある場合は Interrupted Query Error: というエ ラー･メッセージが表示される可能性があります。この状況を修正 するには、プログラムをチェックし、コントローラがオシロスコープ に対してクエリを送信した後、オシロスコープからのすべての応 答データを読み込んでから次のコマンドまたはクエリを送信して いるかを確認する必要があります。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 53 ア･アップグレード・ファイルが格納された大容量 USB ストレージ･デバイスが検出されました。 ファームウェア・アップグレード・モード以外： GPIB が オンラインに移行できません。GPIB ドライバでエラー が検出されています。 赤 点灯 非 USBTMC-USB488 デバイスへの USB 接続が試み られましたが、アダプタによって拒絶されました。 点滅 動作モード： 電源オン時の自己診断が失敗しました。 ファームウェア・アップグレード・モード： ファームウェ アの更新が失敗しました。 なし オ フ （ 消 動作モード： GIPB がオフラインです。 灯） アダプタの電源がオフになっている場合もあります。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 54 トラブルシューティング 表 4: USB Status (USB ステータス) LED 発光状態 説明 オフ（消灯） USB 接続がありません。 点灯 USB 接続がありますが、非アクティブ状態です。 点滅 USB 接続が確立され、USB エンドポイントにデータが 転送されています。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 55 特性 説明 IEEE-488.2 GPIB バージョン バルク・データ・ バルク･データ･レートは、GPIB コントローラおよび GPIB に レート 混在する他の周辺機器の特性によって大きく異なる。 HS（4 MB/s）GPIB のサポートについては規定なし。 GPIB からの DMA については規定なし。 AH1、SH1、SR1、PP1、T5、L3、RL1、DC1、DT1、C0 サポートされてい る GPIB 機能 その他の特性 特性 説明 消費電流 消費電流は 0.5 ADC 未満（5 V） TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 56 よび非動作時 0 ～ 3,000 m 非動作時： 0 ～ 15,240 m 物理特性 特性 説明 48.25 mm 1.90 インチ 高さ 133.35 mm 5.25 インチ 幅 133.35 mm 5.25 インチ 奥行き 560 g 質量 1.25 ポンド TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 57 本保证声明不适用于由于使用不当或者维护保养不当或不足所造 成的任何缺陷、故障或损坏。Tektronix 根据本保证的规定无义 务提供以下服务：a) 修理由非 Tektronix 服务代表人员对产品 进行安装、修理或维护所导致的损坏；b) 修理由于使用不当或 与不兼容的设备连接造成的损坏；c) 修理由于使用非 Tektronix 提供的电源而造成的任何损坏或故障；d) 维修已改动或者与其 他产品集成的产品（如果这种改动或集成会增加产品维修的时间 或难度）。 本保证由 TEKTRONIX 针对本产品而订立，用于替代任何其他的明 示或暗示的保证。TEKTRONIX 及其供应商拒绝对用于特殊目的的 适销性或适用性做任何暗示的保证。TEKTRONIX 对于违反本保修 所提供的独有和唯一的补救措施是负责为客户修理或更换缺陷产 品。无论 TEKTRONIX 及其供应商是否被预先告知可能发生任何间 接、特殊、偶然或必然的损坏，TEKTRONIX 及其供应商对这些损 坏均概不负责。 [W2 – 15AUG04] TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 58: 常规安全概要

    常规安全概要 常规安全概要 详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本 产品或与本产品连接的任何产品。 为避免可能的危险，请务必按照规定使用本产品。 只有合格人员才能执行维修程序。 避免火灾或人身伤害 请只使用本产品专用并经所在国家/地区认 使用合适的电源线: 证的电源线。 为避免火灾或电击，请遵守产品上的所有 遵循所有终端额定值: 额定值和标记。在对产品进行连接之前，请首先查阅产品手册， 了解有关额定值的详细信息。 请勿在外盖或面板打开时运行本产品。 切勿开盖操作: 如果怀疑本产品已损坏，请让合 产品带有可疑故障时不要操作: 格的维修人员进行检查。 电源接通后，请勿接触裸露的线路和元件。 远离裸露电路: 只能使用为本产品指定的专用交流适配 使用合适的交流适配器: 器。 如果暴露在高强度光线中或存在激光辐射， 佩戴眼睛保护装置: 请佩戴眼睛保护装置。 请勿在潮湿环境下操作: 请勿在易燃易爆的气体中操作: 请保持产品表面清洁干燥: 有关如何安装产品使其保持适当通风的详细信 保持适当的通风: 息，请参阅手册中的安装说明。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 59 常规安全概要 本手册中的术语 本手册中可能出现以下术语： 警告： “警告”声明指出可能会造成人身伤害或危及生命安全的情 况或操作。 注意： “注意”声明指出可能对本产品或其他财产造成损坏的情况 或操作。 产品上的符号和术语 产品上可能出现以下术语： DANGER “危险”表示您看到该标记时可直接接触到人身伤害 的危险。 WARNING “警告”表示您看到该标记时不会直接接触到人身 伤害的危险。 CAUTION “注意”表示可能会对本产品或其他财产带来的危 险。 产品上可能出现以下符号： TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 60: 符合性信息

    IEC 61000-4-3:2002。射频电磁场抗扰性 IEC 61000-4-4:2004。电气快速瞬变/突发抗扰性 IEC 61000-4-5:2001。电源线路浪涌抗扰性 IEC 61000-4-6:2003。传导射频抗扰性 IEC 61000-4-11:2004。电压跌落和中断抗扰性 交流电源线谐波辐射 EN 61000-3-2:2006: 电压变化、偏移和闪烁 EN 61000-3-3:1995: 本产品仅为在非居民区内使用。在居民区内使用可能造成电磁干扰。 当该设备与测试对象连接时，可能产生超过此标准要求的辐射级别。 为确保符合上面列出的 EMC 标准，应使用高质量的屏蔽接口电缆。 欧洲联系方式: Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF United Kingdom（英国） TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 61: 安全符合性

    CISPR 11:2003 。 放 射 和 传 导 发 射 量 ， 组 1 ， A 类 ， 依 照 EN 61326-1:2006。 安全符合性 设备类型 测试和测量设备。 污染度说明 测量产品周围和产品内部的环境中可能出现的污染。通常认为 产品的内部环境与外部环境相同。产品只应该在其规定环境中使 用。 污染度 1。无污染或仅出现干燥、非传导性污染。对这种类 型的产品，通常进行封装、密封或将其置于干净的房间中。 污染度 2。通常只发生干燥、非传导性污染。偶尔会发生由 凝结引起的临时传导。典型的办公室/家庭环境属于这种情 况。只有当产品不能使用时，才会发生临时凝结。 污染度 3。传导性污染，或由于凝结会变成传导性污染的干 燥、非传导性污染。这些场所建有遮盖设施，温度或湿度不 受控制。此类区域不会受阳光、雨水或自然风的直接侵害。 污染度 4。通过传导性的尘埃、雨水或雪产生永久的可导性 污染。户外场所通常属于这种情况。 污染度 污染度 2（在 IEC 61010-1 中定义）。注意：仅适合在室内使 用。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 62: 环境注意事项

    此 符 号 表 示 该 产 品 按 照 Directives 2002/96/EC 和 2006/66/EC ， 符 合 欧 盟 对 废 旧 电 子 和 电 气 设 备 (WEEE) 以及电池的要求。有关选件回收的信息，请 查 看 Tektronix 网 站 (www.tektronix.com) 上 的 Support/Service（支持/服务）部分。 有害物质限制...

  • Page 63: 主要功能

    端口（例如 DPO4000 系列示波器）与 GPIB (IEEE488) 控制器相 连接。 控制器 GPIB 适配器 仪器 主要功能 主要功能包括： 通过 USB 端口对兼容 USBTMC-USB488 的 Tektronix 仪器进 行 GPIB 控制。USBTMC 协议使 USB 设备可以使用 IEEE488 形式的消息进行通信。因此，可以在 USB 硬件上运行 GPIB 软件应用程序。 快速数据传输速率 由 USB 主机或可选外部电源供电 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 64: 标准附件

    USB 电缆（各 2 根，1 米） 可选附件 说明 部件号 012-0991-XX GPIB 电缆（1 米） 012-0991-XX GPIB 电缆（2 米） 119-8724-XX 外部电源（电源线需另行订购） 161-0066-XX 适用于美国地区的电源线 161-0066-XX 适用于欧洲地区的电源线 161-0066-XX 适用于英国地区的电源线 161-0066-XX 适用于澳大利亚地区的电源 线 161-0154-XX 适用于瑞士地区的电源线 161-0342-XX 适用于日本地区的电源线 161-0304-XX 适用于中国地区的电源线 161-0400-XX 适用于印度/南非地区的电 源线 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 65: 控件和连接器

    3. USB Status（USB 状态）指示器 ( 见表6第69页) 4. USB Host（USB 主机）端口，用于和被控仪器上的 Device （USB 设备）端口相连。 5. USB 设备端口。USB 主机可通过此端口为适配器供电。该端 口仅用于供电。不提供任何 USB 设备功能。 6. 5 VDC 电源连接器。适用于可选外部电源，Tektronix 部 件号 119-8724-XX。 7. Power（电源）指示器。接通电源时变亮。 连接电源 可以采用以下两种方法之一为适配器供电： 从 USB 主机端口 从可选外部电源 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 66 连接 USB 电源 若要从 USB 主机端口为适配器供电，请执行以下步骤： 1. 将 USB 电缆的设备端与适配器后面板上的 USB Device（USB 设备）端口相连。 2. 将 USB 电缆的主机端与供电装置（通常情况下为被控仪器或 PC）上的 USB Host（USB 主机）端口相连。 3. 确认 Power（电源）LED 变亮，并且 USB Status（USB 状 态）和 Adapter Status（适配器状态）LED 先变亮，然后又 熄灭。这表示适配器初始化正常。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 67 安装 连接外部电源 若要从可选交流电源设备为适配器供电，请执行以下步骤： 1. 将电源设备的输出电源线与适配器后面板上的 5 VDC 连接器 相连。 2. 将可选电源线的一端连接至外部电源。 3. 将电源线的另一端连接至墙上电源插座。 4. 确认 Power（电源）LED 变亮，并且 USB Status（USB 状 态）和 Adapter Status（适配器状态）LED 先变亮，然后又 熄灭。这表示适配器初始化正常。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 68: 连接电缆

    安装 连接电缆 说明： 在仪器通电期间可以连接以下电缆。 要将 TEK-USB-488 GPIB-USB 适配器与 USB 和 GPIB 电缆连接， 请执行以下步骤： 1. 将与 GPIB 控制器相连的 GPIB 电缆连接至适配器上的 GPIB 端口。 2. 将与仪器 Device（设备）端口相连的 USB 电缆连接至适配 器上的 Host（主机）端口。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 69: 设置 Gpib 地址

    不 支 持 USB 集 线 器 。 所 以 在 任 何 时 候 ， 仅 能 将 一 台 兼 容 USBTMC-USB488 的仪器连接至适配器的 USB Host（USB 主 机）端口。 如果存在有效的 USBTMC-USB488 连接，则 GPIB 的开/关状 态将处于在线状态。连接一旦建立，便无法更改 GPIB 的开/ 关状态。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 70: 更新固件

    安装 更新固件 要更新适配器的固件，请执行以下操作： 1. 关闭适配器电源。 2. 断开所有连至适配器的 USB 或 GPIB 设备。 3. 将新的固件从 www.tektronix.com 下载至 USB 海量存储设 备。 4. 将 USB 海量存储设备插入适配器。 5. 打开适配器电源。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 71 GPIB 电缆。 ( 见第62页， 8. 打开适配器电源，并确认 Adapter Status LED（适配器状态 LED）为绿色常亮。此时便完成了固件更新过程。 9. 如 果 LED 为 红 色 闪 烁 ， 则 固 件 升 级 过 程 失 败 。 请 联 系 Tektronix 以获得服务支持。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 72: 安装适配器

    安装 安装适配器 虽然没有专用于适配器的机架安装套件，但是可以通过执行以下 操作将适配器安装至某一表面上（例如某个现有机架托盘或自己 设计的托架）： 1. 拆下适配器的四个粘附在底部的塑料支脚。 2. 参考图中所示的尺寸，在安装表面钻两个螺丝孔。 3. 使用两个长度适中的 6-32 螺丝安装适配器。 说明： 如果安装的是 DPO4000 系列仪器的 RM4000 机架安装套件， 则该安装套件将提供安装附件（例如适配器）的备用品。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 73: 故障排除

    故障排除 故障排除 在开始进行故障排除之前，请注意以下几点： 没有用户可维修的部件。 没有性能验证过程。 适配器不支持 USB 集线器。 如果适配器表现出无法正常工作，请进行以下检查： 1. 检查电缆。 USB 和 GPIB 电缆连接器应完全插入。如果轻轻将其按住， 应感觉到他们已完全固定。 2. 检查电源。 如果适配器正在通电，则电源指示器应变亮。如果不亮，请 尝试轻按电源连接器或 Device（USB 设备）端口（正在使用 的任何一个）上的电源线。 TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 74 口。 4. 检查固件。 使 用 最 新 的 适 配 器 固 件 。 要 获 得 最 新 固 件 ， 请 转 到 网 站 www.tektronix.com 。通 过 USB 端 口将固件 装入适配器 。 更新固件 ( 见第64页， 5. 检查程序是否丢失数据。...
  • Page 75 设备。适配器拒绝建立此连接。 闪烁 如果在操作模式下，则表示开机自检失败。 如果在固件升级模式下，则表示固件升级失败。 无 关闭 如果在操作模式下，则 GPIB 为脱机状态。 也可能表示适配器未接通电源。 表 6: USB Status (USB 状态) LED 发光状态 说明 关闭 不存在 USB 连接 常亮 存在 USB 连接，且未执行任何操作 闪烁 存在 USB 连接，且数据正在任一 USB 端点传输。 TEK-USB-488 GPIB to USB Adapter User Manual...

  • Page 76: 技术指标

    特性 说明 IEEE-488.2 GPIB 版本 批量数据速率 批量数据速率在很大程度上取决于 GPIB 控制器和 GPIB 上驻留的所有其他外围设备的特性。 未对 HS（4 MB/秒）GPIB 提供支持 未提供对 GPIB 的 DMA AH1、SH1、SR1、PP1、T5、L3、RL1、DC1、DT1、C0 支持的 GPIB 功 能 其他特性 特性 说明 电流消耗 电流消耗小于 0.5 ADC (5 V) TEK-USB-488 GPIB to USB Adapter User Manual...
  • Page 77 和非工作状态 最高可达 3,000 米（10,000 英尺） 非工作状态： 最高可达 15,240 米（50,000 英尺） 物理特性 特性 说明 高度 48.25 毫米 1.90 英寸 5.25 英寸 宽度 133.35 毫米 深度 133.35 毫米 5.25 英寸 重量 560 克 1.25 磅 TEK-USB-488 GPIB to USB Adapter User Manual...
