11. REGELKOMPONENTE / CONTROLS

Mehrzweckregler mit integriertem Zonenventil, Entlüfter, Differenz-
druck- und TWW-Temperaturregler.
TWW-Temperaturregelung
Durch das Drehen des Handgriffs für die Temperatureinstellung in
die Plus-Richtung (+/MAX), erhöht sich die Temperatur. Eine Drehung
in die Minus-Richtung (-/MIN) bewirkt dagegen eine Senkung der
Temperatur.
Einstellbereich: 40–60 °C
Die TWW-Temperatur sollte auf 45–50 °C eingestellt werden, da
somit das Warmwasser optimal genutzt werden kann. Bei TWW-
Temperaturen über 55 °C steigt die Wahrscheinlichkeit von Kalkab-
lagerungen deutlich an.
Differenzdruckregler
Der Differenzdruckregler gleicht die hohen Druckschwankungen,
die aus dem Netz kommen, aus und stellt einen konstanten Be-
triebsdruck sicher.
Zonenventil
Der Mehrzweckregler TPC enthält ein Zonenventil.
Der Stellantrieb TWA-Z/NC kann auf dem Zonenventil befestigt
werden.
Vor Verwendung des Stellantriebs TWA-Z/NC ist der Transportschutz
zu entfernen.

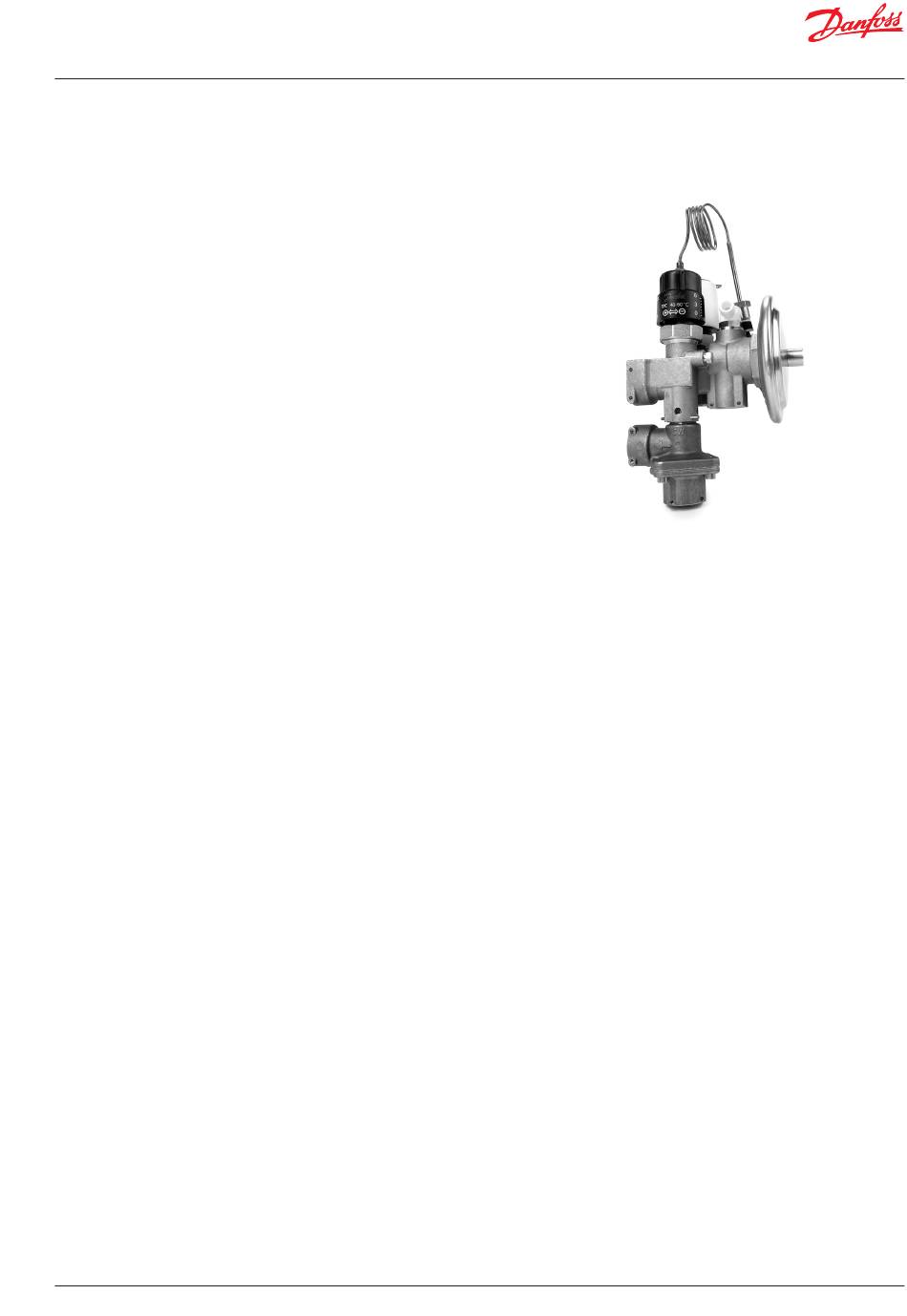

TPC multi-functional controller
Multi-functional controller with integrated zone valve, air vent, dif-
ferential pressure and PWH temperature controller.
PWH temperature control
direction the temperature is increased, by turning it in (-/MIN) di-
rection the temperature is decreased.
Setting range 40-60°C.
PWH temperature should be adjusted to 45-50 °C, as this provides
optimal utilization of DH water. At PWH temperatures above 55 °C
the possibility of lime scale deposits increases significantly.
Differential pressure controller
The differential pressure controller equalizes the high fluctuations
in pressure arriving from the heat source, ensuring constant operat-
ing pressure
Zone valve
The TPC multi-functional controller contains a zone valve.
The TWA-Z/NC actuator can be mounted on the zone valve.
The transport protection on the TWA-Z/NC actuator must be re-
moved before use.
