Summary of Contents for Baumer Hubner HEAG 151

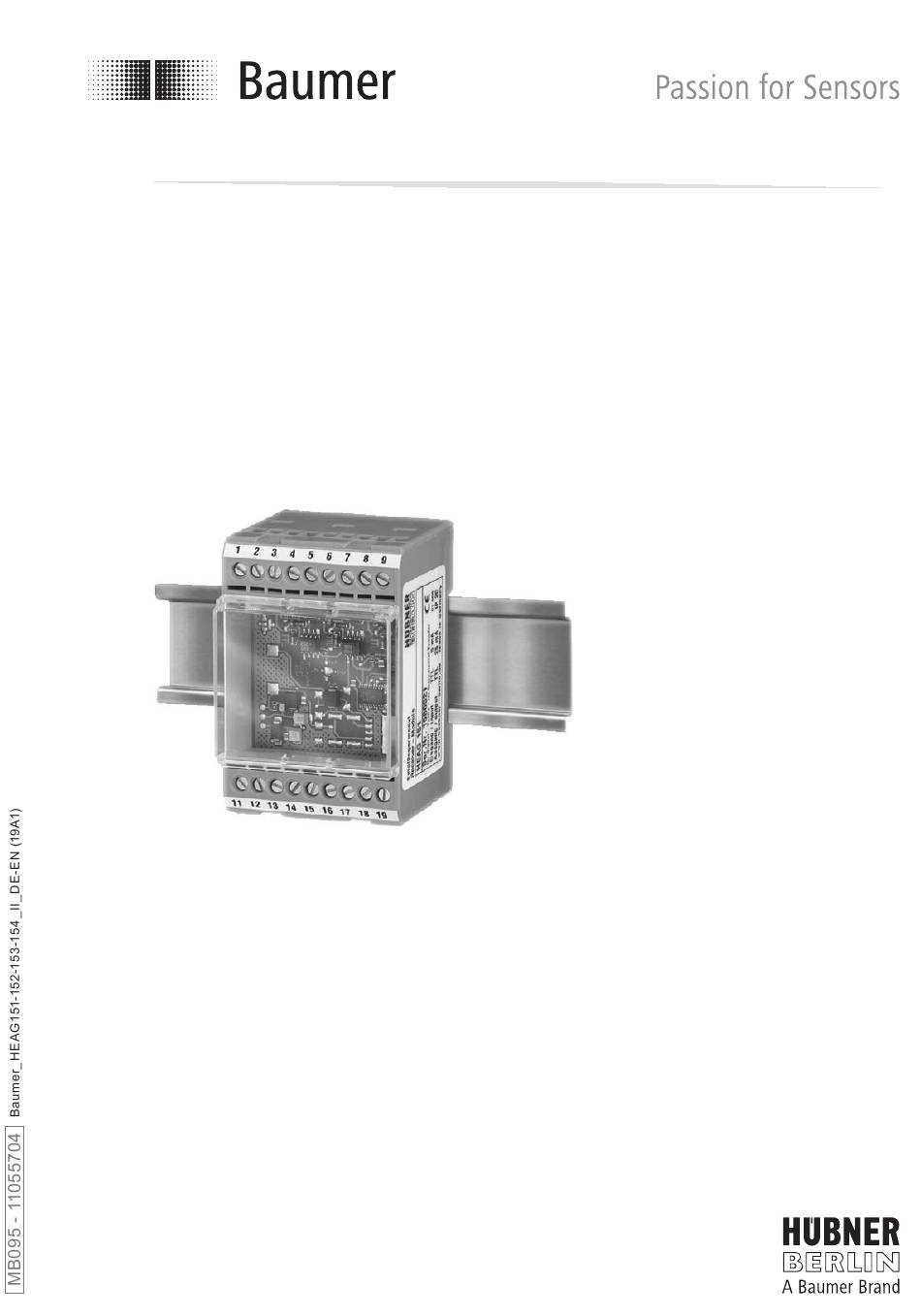

- Page 1 Montage- und Betriebsanleitung Installation and operating instructions HEAG 151, 152, 153, 154 Digital Converter...
-
Page 2: Allgemeine Hinweise
Altgeräte lokal am possible, waste electrical and electronic entsprechenden Sammeldepot entsorgt equipment should be disposed locally at werden. Im Bedarfsfall gibt Baumer den the authorized collection point. If Kunden die Möglichkeit, Baumer-Produkte necessary, Baumer gives customers the fachgerecht zu entsorgen. Weitere opportunity to dispose of Baumer Informationen siehe www.baumer.com. -
Page 3: Funktionsweise
Funktionsweise - Elektrischer Anschluss / Functional principle - Electrical connection Funktionsweise Functional principle Pegelumsetzung von HTL → TTL oder Signal level shifting from HTL → TTL or TTL → HTL TTL → HTL Potentialtrennung bei mehreren Empfän- Isolating signal cables to multiple receiv- gern ers to avoid earth loops Signalregenerierung bei langen Übertra-... -
Page 4: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Betriebsstrom: ≤5 mA • Eingangssignale: K1, K1, K2, K2, K0, K0 • Ausgangssignale: K1, K1, K2, K2, K0, K0 HEAG 151 • Betriebsspannung: 5 VDC ±5 % • Max. Laststrom: 25 mA (Mittelwert) 75 mA (Spitze) •... -
Page 5: Technical Data
Technical data Technical data Technical data - electrical ratings • Consumption: ≤5 mA • Input signals: K1, K1, K2, K2, K0, K0 • Output signals: K1, K1, K2, K2, K0, K0 HEAG 151 • Voltage supply: 5 VDC ±5 % •... - Page 6 MB095 - 11055704 Baumer_HEAG151-152-153-154_II_DE-EN (19A1)
- Page 7 MB095 - 11055704 Baumer_HEAG151-152-153-154_II_DE-EN (19A1)
- Page 8 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion MB095 - 11055704 Baumer_HEAG151-152-153-154_II_DE-EN (19A1-20.05.2019)
