- Page 1 Zentralentlüftungsgerät Central ventilation unit ZEG EC ZEG 2000 ZEG 2000 P Montage- und Betriebsanleitung Mounting and Operating instructions w w w . m a i c o - v e n t i l a t o r e n . c o m...
-
Page 2: Verwendete Symbole
Eine Nichtbeachtung kann zum Tod oder zu schweren Feuchtesensor GEFAHR Körperverletzungen führen. Bedieneinheit (nur ZEG EC-FB) DIP-Schalter (nur ZEG EC-FB) Sachschäden! ACHTUNG Eine Nichtbeachtung kann zu Sachschäden führen. Impressum: © MAICO Elektroapparate-Fabrik GmbH. Originalanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten... -
Page 3: Technische Daten

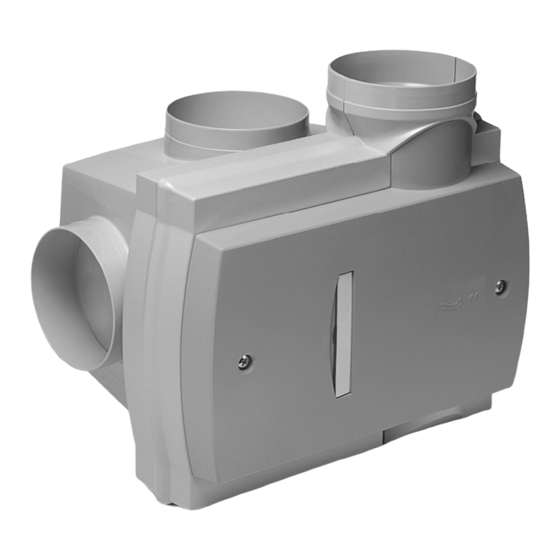

3.2 Produktbeschreibung ZEG 2000 P, druckstärkere Ausführung ● Wie ZEG 2000, Standardausführung. ZEG...: Allgemeine Beschreibung ● Fördervolumen bis 310 m³/h ● Zentrales Entlüftungsgerät. (Systemdruck bei 100 Pa). ● 3 Stutzen für Abluft, 1 Stutzen für Fortluft. Alle Stutzen mit 125 mm Durchmesser. 4. -
Page 4: Bestimmungsgemäße Verwendung
(relative Luftfeuchtigkeit < 90 %). ● Für den Einbau in Rohrleitungen. ● Einbaulage beliebig. 6.3 Vorhersehbare Fehlanwendungen Maico haftet nicht für Schäden durch bestim- mungswidrigen Gebrauch. Gerät auf keinen Fall einsetzen: ● in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen. - Page 5 ● Zur Vermeidung von Schwingungsüber- ca. 15°...30°drehen, bis die 4 Winkelstücke tragungen auf das Rohrsystem elastische in die Befestigungsecken des Gehäuses Manschetten verwenden, z. B. Maico-EL. eingerastet sind. ● Bei Betrieb in staubhaltiger Umgebung Wickelfalzrohre montieren. Alle offenen Luftfilter in die Rohrleitung einbauen, Anschlussstutzen verbinden.
-
Page 6: Elektrischer Anschluss
7.3 Elektrischer Anschluss DIP-Schalter-Einstellung Stufe 1...14 ● Das Gerät besitzt 14 Geschwindigkeits- stufen (Auslieferungszustand für Stufe Hinweise Niedrig=1, Normal=4 und Hoch= 8). ● Bei Elektroinstallation und Gerätemontage unbedingt die einschlägigen Vorschriften beachten, in Deutschland insbesondere DIN VDE 0100 mit den entsprechenden Teilen. - Page 7 7.3.2 Elektrischer Anschluss ZEG 2000 Hauptbedieneinheit anmelden oder ZEG 2000 P Netzsicherung ausschalten. Frontabdeckung [4] entfernen. Netzsicherung einschalten. Die 230 V-Netzspannung liegt an der Platine an. Die rote LED auf der Platine blinkt 5-mal. Druckknopf auf der ZEG-Platine 2 Sekun- den drücken.
-
Page 8: Störungsbehebung
Nach Einschalten der Netzsicherung Störung Ursache / Maßnahme läuft das Gerät an. Die LED der Bedieneinheit blinkt kurz auf. Batterie leer. ZEG EC: Mit der Bedien- Batterie der Bedien- einheit lassen einheit wechseln (Typ: 8. Instandhaltung sich die 3 V CR2025). Dazu Lüftungsstufen Bedieneinheit nach oben Das Gerät ist wartungsfrei. -
Page 9: Product Information
DANGER DIP switches (ZEG EC-FB only) Property damage NOTICE Non-observance can lead to Acknowledgements: © by MAICO Elektroapparate- This instruction is a translation of the damage to property. Fabrik GmbH. German original operating instructions . We are not... -
Page 10: Technical Data
3.2 Product description ZEG 2000 P, high pressure version ● Like ZEG 2000, standard model. ZEG...: General description ● Air volumes of up to 310 m³/h ● Central ventilation unit. (system pressure at 100 Pa). ● 3 couplings for exhaust air, 1 coupling for outgoing air.All couplings have a 125 mm 4. -
Page 11: Safe And Correct Practices During Operation
● For installation in ducts. ● Any installation position. 6.3 Predictable misuses Maico is not liable for damages caused by use contrary to the intended purpose. Under no circumstances should the unit be used: ● close to flammable materials, liquids or gases. - Page 12 ● To prevent the transmission of vibrations open connection couplings. to the duct system, use flexible cuffs, e.g. Maico-EL. ● Install an air filter, e.g. Maico TFE, if opera- ting the unit in a dusty environment. Procedure Remove housing including intermediate plate from fan unit.
-
Page 13: Electrical Connection
7.3 Electrical connection DIP switch setting, levels 1...14 ● The unit has 14 speed levels (when delivered Low=1, Normal=4 and High=8). Notes ● Always note the relevant specifications for electrical installations and when fitting equipment. In Germany observe DIN VDE 0100 and the corresponding parts in particular. - Page 14 7.3.2 ZEG 2000 or ZEG 2000 P electrical Register main operating unit connection Switch the mains fuse off. Remove front cover [4]. Switch the mains fuse on. There is a 230 V mains voltage on the board. The red LED on the board flashes 5 times.
-
Page 15: Maintenance
The unit starts once the mains fuse is Fault Cause/measure switched on. The operating unit's LED flashes briefly. Battery flat. ZEG EC: The ventilation Replace operating unit's levels can no battery (type: 3 V 8. Maintenance longer be CR2025). To do this switched with take operating unit up The unit is maintenance-free. - Page 16 12. Schaltbilder 12. Schaltbilder / Wiring diagrams ZEG 2000, ZEG 2000 P + RLS 3 ZEG EC ZEG EC Maico Elektroapparate-Fabrik GmbH • Steinbeisstr. 20 • 78056 Villingen-Schwenningen • Germany • Service +49 7720 694 447 • technik@maico.de...
