Systems Trading Corporation GZ3D Assembly Instructions Manual page 16

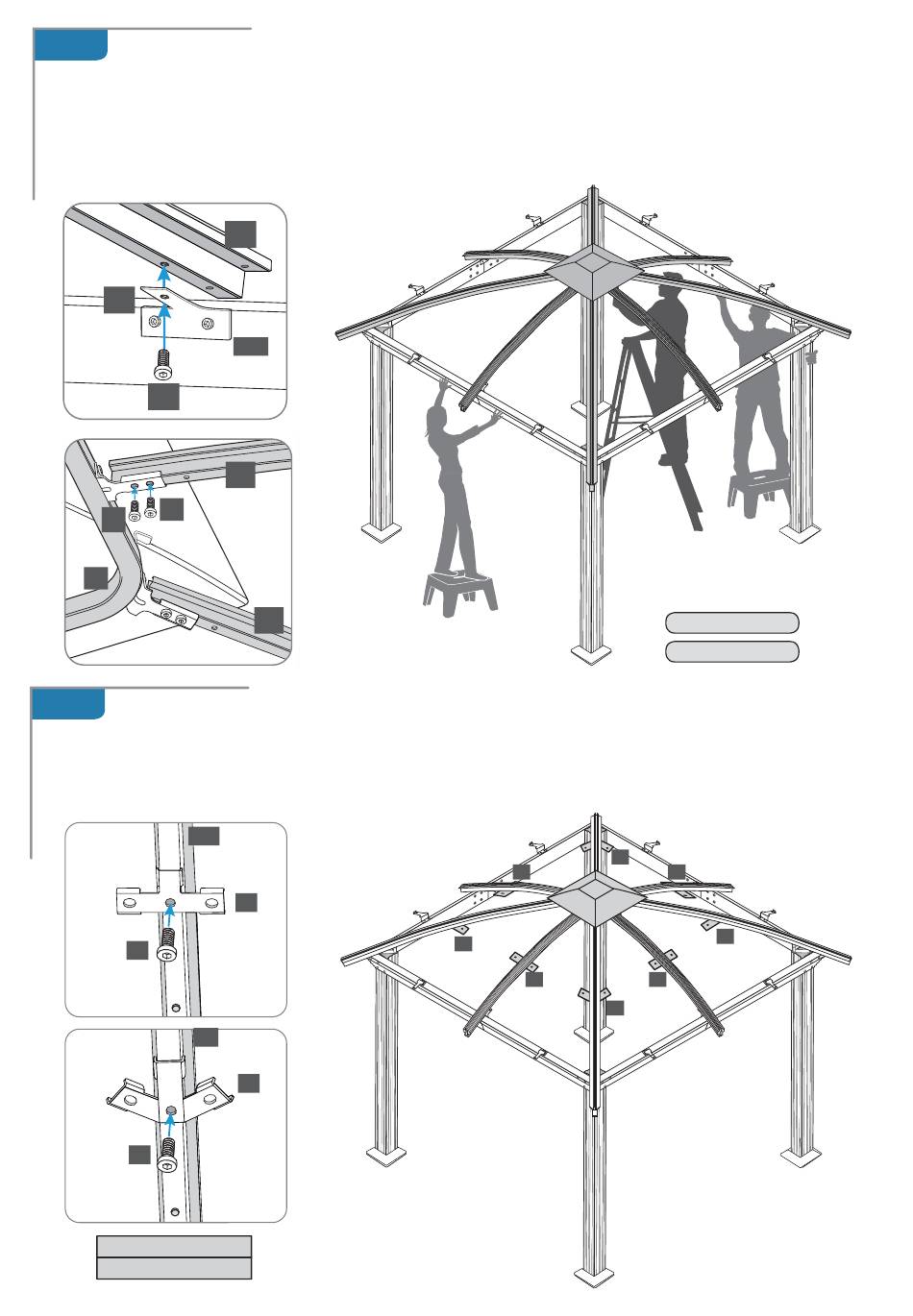

5.C
Install roof gable profiles (10).
Using screws (20) connect profiles (10) to inner roof connectors (7) on profile sets (5,6)and the other
end to remaining connectors (34) on roof top cover (15).
Instale los perfiles de techo a dos aguas (10).
Usando tornillos (20) conecte los perfiles (10) a los conectores del techo interior (7) en los juegos de perfil de techo
(5,6) y el otro extremo a la viga conectora superior del techo (34) en la cubierta superior de techo (15).
7
20
20
34
15
5.D
Attach T-connectors A (32) to underside of roof gable profiles (10), using screws (20) as shown.
Attach T-connectors B (33) to underside of roof gable profiles (9), using screws (20) as shown.
Adjunte los conectores T A (32) a la parte inferior de los perfiles del techo a dos aguas (10), usando tornillos (20) como se
muestra. Adjunte los conectores T B (33) a la parte inferior de los perfiles del techo a dos aguas (10), usando tornillos (20)
como se muestra.
10
20
9
20
VIEWS FROM BELOW
VISTA INFERIOR
www.stcny.com
10
5,6
10
9
32
33
32
33
32
16 of 24
ILLUSTRATION
ILUSTRACION
33
32
33
32
33
