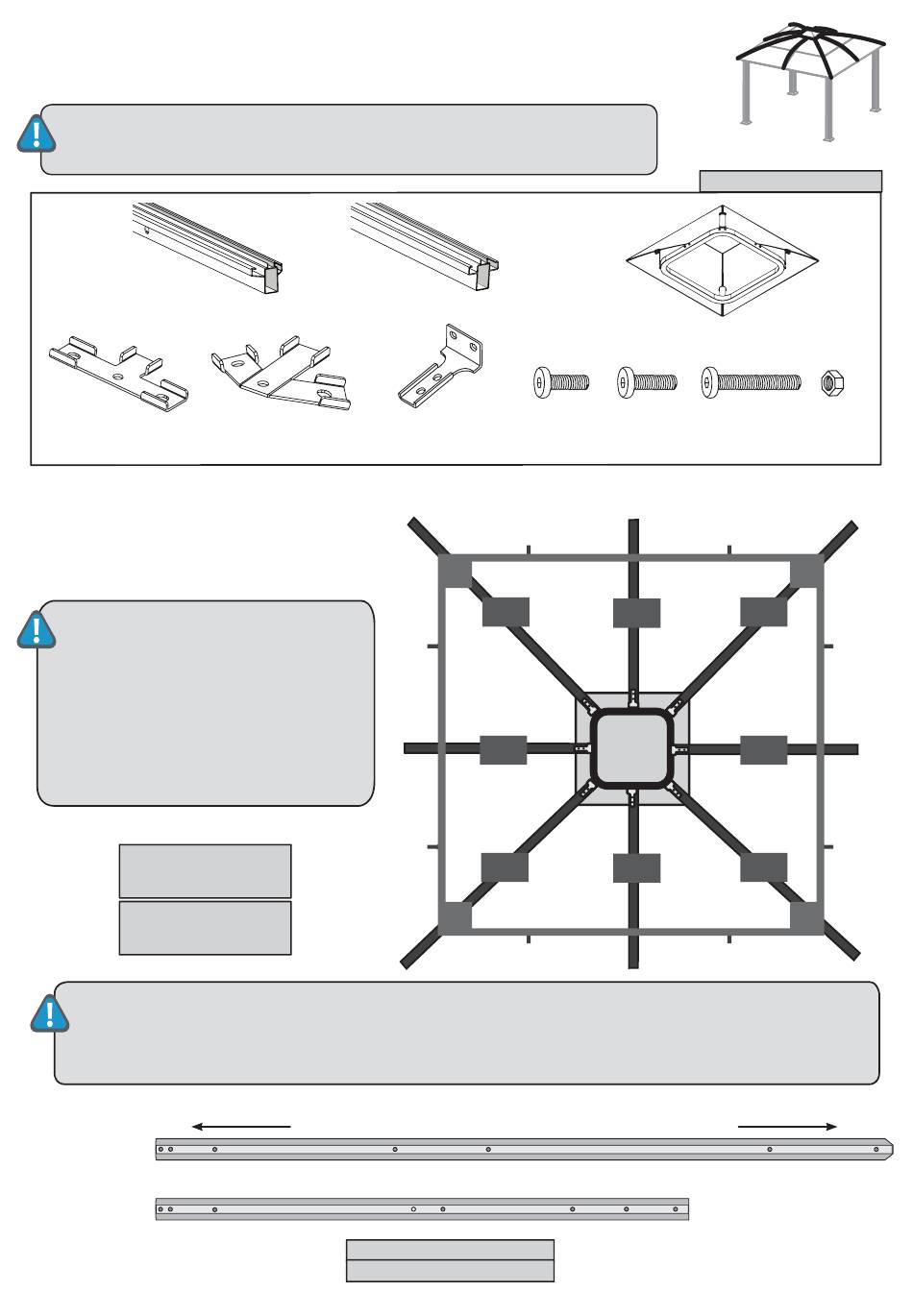

STEP 5
Installing the Lower Roof Gable Profiles
Instalando los perfiles inferiores del techo a dos aguas
ATTENTION: DO NOT ATTEMPT TO ASSEMBLE THIS ALONE !
ATENCION: NO INTENTE INSTALAR ESTO SOLO !
Roof Gable Profile (9)
Perfil de techo a dos aguas (9)
2175mm
x 4
T- connector A (32)
Conector- T A (32)
x 4
Using at least three people, install the roof
gables (9,10) in the following order:
Usando por lo menos tres personas, instale los
hastiales del techo (9,10) en el orden siguiente:
ATTENTION:
Roof Profiles, roof panels and gables must
be aligned properly during assembly to
minimize any possibility of leaking.
ATENCIÓN:
Asegúrese de que el perfil de techo a dos
aguas está conectado con el perfil de esquina,
para minimizar cualquier posibilidad de fuga.
VIEW FROM BELOW
(from inside gazebo)
VISTA INFERIOR
(desde el interior del gazebo)
IMPORTANT: Make sure that the roof gable profiles (9,10) are installed exactly as shown so that the pre-drilled
screw holes will align properly with screw holes on the roof panels.
IMPORTANTE: Asegúrese que los perfiles del techo a dos aguas (9,10) sean instalados exactamente como se muestra
de modo que los orificios pre-perforados se alineen correctamente con los orificios de tornillos en los paneles de techo.
Roof Gable Profile (9)
Perfil de techo a dos aguas (9)
Roof Gable Profile (10)
Perfil de techo a dos aguas (10)
www.stcny.com
Roof Gable Profile (10)
Perfil de techo a dos aguas (10)
1562mm
x 4
T- connector B (33) Roof top connector (34)
Conector- T B(33) Conector superior del techo
x 4
2.
1.
Upper end
Extremo superior
BOTTOM VIEW OF PROFILES
VISTA INFERIOR DE LOS PERFILES
Roof Top Cover (15)
Cubierta del techo superior(15)
Screw (19)
Tornillo (19)
x 16
x 8
1.
9
10
9
14 of 24
