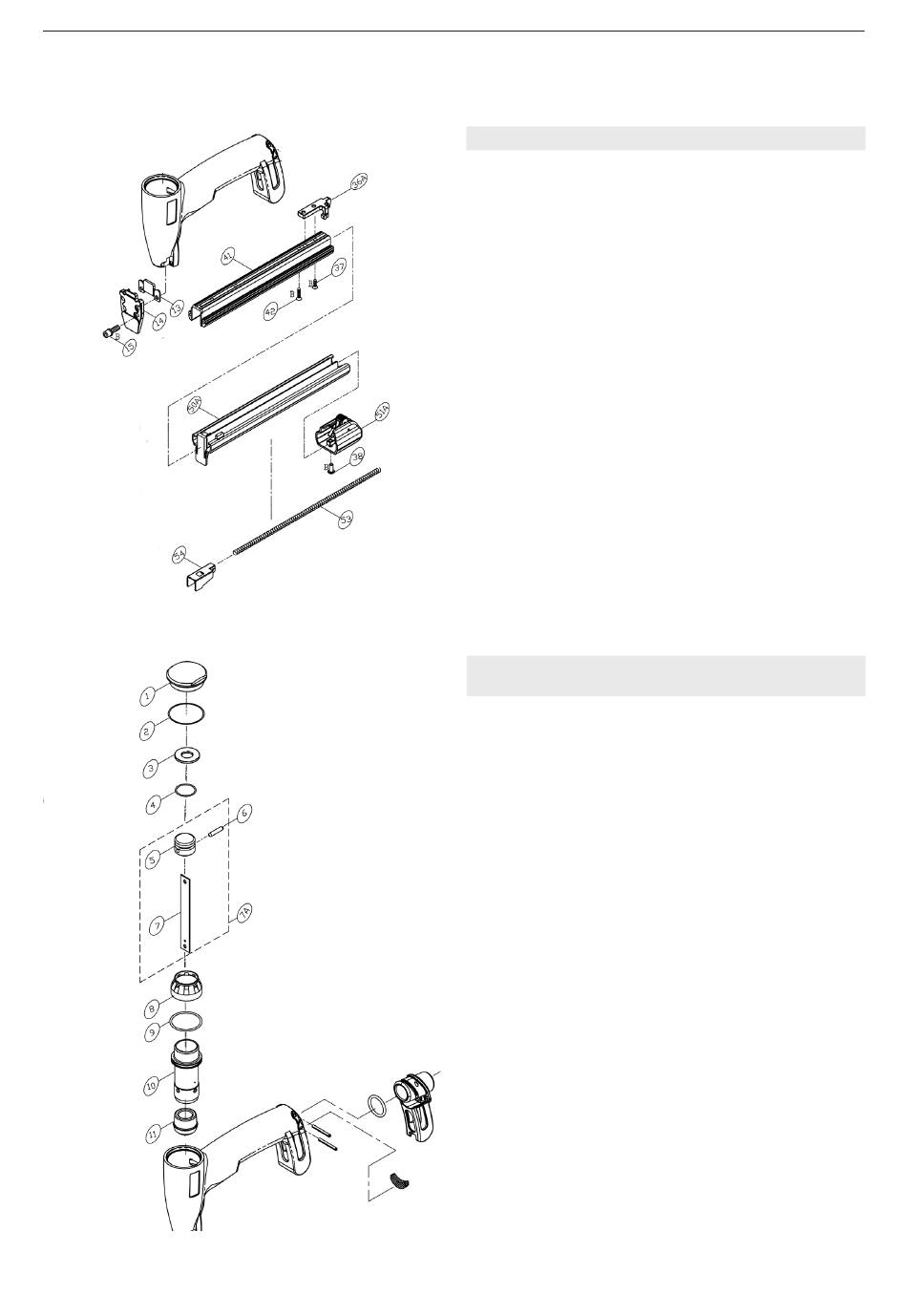

Fig. 6
Fig. 7
05.20

7.3 MAGAZINFEDER ERSETZEN

– Gerät vom Luftanschluss trennen.
– Die vorderen beiden Zylinderschrauben (Fig. 6/15)
lösen.
– Zylinderschraube (6/42) lösen und Magazin ent-
fernen.
– Zylinderschraube (6/38) am Magazindeckel (6/51A)
entfernen.
– Schieber (6/54) und dazugehörende Feder (6/53)
entfernen.
– Feder (6/53) wieder montieren. Dazu muss die
Feder (6/7) einwenig gespannt werden, Feder an
hinterem Haken einhängen.
– Innenschiene in die äussere Schiene montieren
und Magazindeckel befestigen.
– Magazin wieder an Gerät befestigen. Überprüfen
ob alle Schrauben festgezogen sind.

7.4 ANTRIEBSSCHIENE ERSETZEN

– Gerät vom Luftanschluss trennen.
– Deckel (Fig. 7/1) und Büchse (7/8) entfernen.
– Gerät auf den Kopf drehen und mit einem Stück
Holz vorsichtig den Kolben mit Treiber (7/7A
herausschlagen.
– Stift (7/6) herausschlagen und Antriebsschiene
(7/7) entfernen.
– Alle Teile und O-Ringe einfetten (Grease, Artikel-
Nr. 184943).
– Zylinder- und Kolbenteile wieder montieren.
– Prüfen ob sich die Teile im Zylinder gut bewegen
lassen.
– Büchse (7/8) wieder montieren und festziehen.
Josef Kihlberg JK10-680
29
