OPERATING INSTRUCTIONS
3
BRUKSANVISNING
BETRIEBSANLEITUNG
MODE D'EMPLOI
R557PN

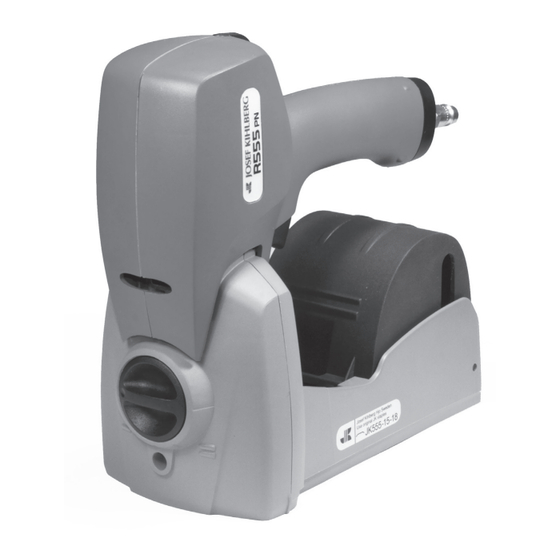

Pneumatic top stapler
Pneumatisk lockhäftare
Pneumatischer Deckelhefter
Agrafeuse pneumatique pour cartons
Translation of original manual
Originalmanual
Übersetzung der Originalbetriebsanleitung
Traduction du mode d'emploi original

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Josef Kihlberg R557PN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Signode Josef Kihlberg R557PN

Summary of Contents for Signode Josef Kihlberg R557PN

  • Page 1 OPERATING INSTRUCTIONS ENGLISH Translation of original manual BRUKSANVISNING SVENSKA Originalmanual BETRIEBSANLEITUNG DEUTSCH Übersetzung der Originalbetriebsanleitung MODE D‘EMPLOI FRANÇAIS Traduction du mode d’emploi original R557PN Pneumatic top stapler From serie no1402486 Pneumatisk lockhäftare Från serienummer 1402486 Pneumatischer Deckelhefter Ab Serie-Nr. 1402486 Agrafeuse pneumatique pour cartons A partir du no de série 1402486 Before using the tool,...

  • Page 2: Table Of Contents

    Josef Kihlberg R557PN TABLE OF CONTENTS TECHNICAL DATA Page Weight 1,8 kg (4,0 lbs) 1 Technical data 2 General information Dimensions Length 235 mm (9,3“) 2.1 Information on environmental protection Width 104 mm (4,1“) 3 Safety instructions Height 205 mm (8,1“)

  • Page 3: General Information

    Josef Kihlberg R557PN GENERAL INFORMATION These operating instructions are intended to simplify CAUTION! familiarisation with the staplers and the possibilities of application for the intended purpose. The operating Used where there is instructions contain important information concerning danger to life and health.

  • Page 4: Safety Instructions

    Josef Kihlberg R557PN SAFETY INSTRUCTIONS Inform yourself! Original Read the operating JOSEF KIHLBERG instructions carefully. staples must be used exclusively! Protect yourself! Original Original JOSEF KIHLBERG When operating the spare parts must be stapler, wear eye, ear used exclusively! protection...

  • Page 5: Description

    Josef Kihlberg R557PN DESCRIPTION 4.1 DESIGN 1 Adjustment penetration depth 2 Adjustment 15 or 18 mm staple leg length 3 Magazine cover 4 Trigger 5 Compressed air connection 4.2 FUNCTION The top stapler R557PN has only single shot firing without safety yoke.

  • Page 6: Initial Operation

    Josef Kihlberg R557PN INITIAL OPERATION 5.1 INSTALLATION The top stapler is delivered without the compressed air nipple assembled. Assemble the nipple as follow- ing: 1. Take the stapler out of the box. Check that the nipple is the correct brand and fits your air sys- tem.

  • Page 7: Operating Instructions

    Josef Kihlberg R557PN OPERATING INSTRUCTIONS 6.1 ADJUST THE STAPLE LEG LENGHT Be sure that the tool is not pointing at yourself or anyone else when connec- ting it to the compressed air line. The stapler is adjustable for 15 or 18 mm staples.

  • Page 8: Adjust The Penetration Depth

    Josef Kihlberg R557PN 6.2 ADJUST THE PENETRATION DEPTH The depth of the stapling is easily adjused using the setting knob. – Depress the knob (Fig. 6/1) and turn it to any of the five positions. – Low stapling penetration = Deep stapling penetration Fig.

  • Page 9: Control The Clinch

    Josef Kihlberg R557PN 6.4 CONTROL THE CLINCH 1 Good clinch. 2 Leg length of the staple too long or over bended. 3 Leg length of staple too short or not enough bended. If necessary adjust staple clinch, see chapter 6.3.

  • Page 10: Loading The Stapler

    Josef Kihlberg R557PN 6.5 LOADING THE STAPLER Be sure that the tool is not pointing at yourself or anyone else when connec- ting it to the compressed air line. – Connect the tool to the compressed air line before loading staples. The max. allowed air pressure is 8 bar.

  • Page 11: Preventive And Corrective Maintenance

    Josef Kihlberg R557PN PREVENTIVE AND CORRECTIVE MAINTENANCE Before all maintenance tasks on the stapler always first disconnect it from the air supply. 7.1 CLEANING THE STAPLER This stapler does not require special servicing. It only needs regular cleaning with a non-aggressive (non- corrosive) cleaner agent.

  • Page 12: Replace The Driver Blade/Anvils

    Josef Kihlberg R557PN 7.3 REPLACE THE DRIVER BLADE/ANVILS – Disconnect tool from air supply. – Remove six screws (Fig. 11/1) holding the rear body to the front section. – Remove the rear body (11/2) with magazine. – Replace the driver blade (11/3).

  • Page 13: Trouble Shooting

    Josef Kihlberg R557PN TROUBLE SHOOTING TROUBLE SHOOTING Before all trouble shooting tasks on the stapler it must first be disconnected from the air supply. ELIMINATION FAULT – Check that the right type of staples is being used No staples when firing the tool.

  • Page 14: Mm (0,0 In.)

    Josef Kihlberg R557PN SVENSKA INNEHÅLL TEKNISKA DATA Vikt 1,8 kg (4 lbs) Page 1 Tekniska data Dimension Längd 235 mm (9,3“) 2 Allmänt Bredd 104 mm (4,1“) Höjd 205 mm (8,1“) 2.1 Miljöinformation 3 Säkerhetsföreskrifter Magasinskapacitet 1000 klammer 4 Beskrivning Klammerlängd...

  • Page 15: Allmänt

    Josef Kihlberg R557PN ALLMÄNT Denna manual är framtagen för att förenkla kännedo- FÖRBUD! men om klammerverktyget och dess handhavande och applikationer. Manualen innehåller viktig informa- Symbolen används vid tion angående säkerhet, korrekt och effektiv användn- fara för liv och lem.

  • Page 16: Säkerhetsföreskrifter

    Josef Kihlberg R557PN SÄKERHETSFÖRESKRIFTER Informera dig! Använd alltid Josef Läs igenom bruks- Kihlberg original anvisningen noga. klammer. Skyddsutrustning! Endast original- Original reservdelar från Bär skyddsutrustning för JOSEF KIHLBERG ögon och öron när du får användas! använder klammerverk- KIHLBERG tyget I annat fall upphävs garanti och övrigt ansvar...

  • Page 17: Beskrivning

    Josef Kihlberg R557PN BESKRIVNING 4.1 SAMMANSÄTTNING 1 Justering inträngningsdjup 2 Justering 15 eller 18 mm benlängd 3 Magasinslock 4 Avtryckare 5 Nippel 4.2 FUNKTION Fig. 1 Lockhäftaren R557PN har enkelskottsavfyrning utan säkerhetsbygel. 1. Tryck verktyget mot kartongen och tryck därefter på...

  • Page 18: Idrifttagande

    Josef Kihlberg R557PN IDRIFTTAGANDE 5.1 INSTALLATION Lockhäftaren levereras med nippeln omonterad. Mon- teras enligt följande: 1. Tag ur verktyget ur kartongen och kontrollera att nippeln är av samma typ som används i luftins- tallationen. Applicera gängtejp eller gängtätnings- vätska på nippeln. (Fig. 2/1).

  • Page 19: Användning

    Josef Kihlberg R557PN ANVÄNDNING 6.1 JUSTERA BENLÄNGD Säkerställ att verktyget inte pekar mot dig själv eller någon annan när in- koppling sker till tryckluftssystemet Verktyget är omställbart för 15 eller 18 mm klammer. När verktyget skall justeras för en annan benlängd görs det enligt nedan.

  • Page 20: Justera Inrängningsdjup

    Josef Kihlberg R557PN 6.2 JUSTERA INTRÄNGNINGSDJUP Häftklornas inträngningsdjup regleras lätt med hjälp av inställningsvredet som har 5 positioner. Tryck in justervredet (Fig. 6/1) och vrid det till önskat läge. – Grund häftning = Djup häftning Fig. 6 6.3 JUSTERA KLAMMERNS BOCKNING Säkerställ att verktyget inte pekar mot...

  • Page 21: Kontroll Av Klinch

    Josef Kihlberg R557PN 6.4 KONTROLL AV KLINCH 1 Korrekt bockning av klammern. 2 Överbockad klammer. 3 Underbockad klammer. Justera enlig kapitel 6.3. Använd alltid Josef Kihlberg original klammer: JK557-15 alt. JK557-18 mm Fig. 8 05.20...

  • Page 22: Ladda Verktyget

    Josef Kihlberg R557PN 6.5 LADDA VERKTYGET Säkerställ att verktyget inte pekar mot dig själv eller någon annan när inkoppling sker till tryckluftssystemet. – Koppla in verktyget till tryckluftssystemet före du laddar magasinet med klammer. Högsta tilllåtna tryck är 8 bar (116 psi).

  • Page 23: Förebyggande Och Avhjälpande Underhåll

    Josef Kihlberg R557PN FÖREBYGGANDE OCH AVHJÄLPANDE UNDERHÅLL Säkerställ att verktyget ej är inkopplat till tryckluftsystemet och att det är trycklöst vid underhållsabete. 7.1 RENGÖRING AV KLAMMERVERKTYGET Denna häftare behöver inget speciellt underhåll. Den behöver regelbunden rengöring med ett neutralt rengöringsmedel (ej frätande). Demontera inte några delar vid rengöring.

  • Page 24: Byte Av Drivare/Klor

    Josef Kihlberg R557PN 7.3 BYTE AV DRIVARE/KLOR – Demontera de sex skruvarna (Fig 11/1) som håller magasinet. – Ta bort främre underdel (11/2) med magasinet . – Byt drivaren. Vid byte av klor: – Ta bort drivaren (11/3). – Lossa de två skruvarna till klorna (11/4).

  • Page 25: Felsökning

    Josef Kihlberg R557PN FELSÖKNING Säkerställ att verktyget ej är inkopplat till tryckluftsystemet och att det är trycklöst vid underhållsabetet MÖJLIG ORSAK / LÖSNING – Klammer har kilat i drivarstyrningen. Ingen klammer när du häftar. – Kontrollera så att rätt sorts klammer används Andvänd endast Josef Kihlberg original klam-...
  • Page 26 Josef Kihlberg R557PN DEUTSCH INHALTSVERZEICHNIS TECHNISCHE DATEN Page Gewicht 1,8 kg 1 Technische Daten Abmessungen Length 235 mm 2 Allgemeines Width 104 mm 2.1 Hinweis zum Umweltschutz Height 205 mm 3 Sicherheitsvorschriften Magazinkapazität 1000 staples 4 Beschreibung 4.1 Aufbau Klammern- 4.2 Funktionsprinzip...

  • Page 27: Allgemeines

    Josef Kihlberg R557PN ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen des VORSICHT! Gerätes und den bestimmungsgemässen Einsatz erleichtern. Die Betriebsanleitung enthält wichtige Wird verwendet bei Hinweise, wie das Gerät sicher, sachgerecht und wirt- Gefahren für Leben schaftlich einzusetzen ist. Das Einhalten der Hinweise und Gesundheit.

  • Page 28: Sicherheitsvorschriften

    Josef Kihlberg R557PN SICHERHEITSVORSCHRIFTEN Informieren Sie sich! Verwenden Sie nur Vor dem Gebrauch des Original-JOSEF Gerätes die Betriebsan- KIHLBERG Klammern. leitung sorgfältig lesen. Schützen Sie sich! Verwenden Sie nur Original Original-JOSEF Beim Arbeiten, Gehör- KIHLBERG-Ersatzteile! schutz und Schutzbrille tragen. Die Verwendung von...

  • Page 29: Beschreibung

    Josef Kihlberg R557PN BESCHREIBUNG 4.1 AUFBAU 1 Eindringtiefe einstellen 2 Klammer-Schenkellänge 15 oder 18 mm ein- stellen 3 Schutzhaube 4 Abzug 5 Druckluftanschluss 4.2 FUNKTIONSPRINZIP Das Klammergerät R557PN besitzt eine Einzelfeu- erung ohne Sicherheitsbügel. 1. Klammergerät gegen das Packgut drücken und Abzug (Fig.

  • Page 30: Inbetriebnahme

    Josef Kihlberg R557PN INBETRIEBNAHME 5.1 INBETRIEBNAHME Das Klammergerät wird ohne montierten Druckluft- anschluss ausgeliefert. Druckluftanschluss folgender- massen montieren: 1. Klammergerät aus Verpackung entfernen. Druck- luftanschluss überprüfen, ob er mit dem Druckluft- system übereinstimmt. Gewinde des Anschlusses (Fig. 2/1) mit Dichtmasse sichern.

  • Page 31: Bedienung

    Josef Kihlberg R557PN BEDIENUNG KLAMMER-SCHENKELLÄNGE EINSTELLEN Vor dem Anschliessen des Klam- mergerätes, sicherstellen dass das Gerät nicht auf Sie oder jemand anders gerichtet ist. Das Klammergerät ist für 15 oder 18 mm Heftklam- mern einstellbar. Eine Änderung der Schenkellänge wird folgendermassen durchgeführt.

  • Page 32: Eindringtiefe Einstellen

    Josef Kihlberg R557PN 6.2 EINDRINGTIEFE EINSTELLEN Die Eindringtiefe der Klammern kann über den Dreh- knopf (Fig. 6/1) eingestellt werden. – Drehknopf drücken und ihn in die gewünschte Posi- tion drehen (fünf Positionen einstellbar). – Geringe Eindringtiefe = Tiefe Eindringtiefe Fig. 6 6.3 UMKLAMMERUNG EINSTELLEN...

  • Page 33: Heftung Kontrollieren

    Josef Kihlberg R557PN 6.4 HEFTUNG KONTROLLIEREN 1 Gute Heftung 2 Klammerschenkel zu lang oder zu starke Um - klammerung 3 Klammerschenkel zu kurz oder zu schwache Umklammerung Bei Bedarf Umklammerung einstellen, siehe Kapitel 6.3. Verwenden Sie immer Original-Josef Kihlberg Heftklammern: JK557-15 oder JK557-18.

  • Page 34: Magazin Mit Klammern Laden

    Josef Kihlberg R557PN 6.5 MAGAZIN MIT KLAMMERN LADEN Vor dem Anschliessen des Gerätes, sicherstellen dass das Gerät nicht auf Sie oder jemand anders gerichtet ist. – Vor dem Laden der Klammern, Gerät an Druckluft- versorgung anschliessen. Den maximal zulässigen Luftdruck von 7,0 bar niemals überschreiten.

  • Page 35: Wartung Und Instandsetzung

    Josef Kihlberg R557PN WARTUNG UND INSTANDSETZUNG Für alle Wartungs- und Instandset- zungsarbeiten, Gerät von der Druck- luftzufuhr trennen. 7.1 REINIGUNG Dieses Gerät erfordert keine besondere Wartung. Regelmässig mit einem nicht-aggressiven (nicht korro- siven) Reinigungsmittel das Gerät reinigen. Für die Reinigung sind keine Teile zu entfernen! Prüfen Sie täglich das ordnungsgemässe...

  • Page 36: Antriebsschiene Ersetzen

    Josef Kihlberg R557PN 7.3 ANTRIEBSSCHIENE ERSETZEN – Gerät vom Luftanschluss trennen. – Sechs Schrauben (Fig. 11/1) am hinteren Gehäu- se entfernen. – Hinteres Gehäuse (11/2) mit Magazin entfernen. – Entfernen Sie die hintere Körper (11/2) mit dem Magazin. – Antriebsschiene (11/3) ersetzen.

  • Page 37: Störungsbehebung

    Josef Kihlberg R557PN STÖRUNGSBEHEBUNG Für Störungsbehebung zuerst das Gerät von der Druckluftzufuhr tren- nen. BEHEBUNG STÖRUNG – Kontrollieren ob Original-Klammern verwendet Beim Betätigen des Abzuges werden keine werden. Klammern ausgestossen – Immer Josef Kihlberg Originalklammern ver- wenden. – Schmutz in der Klammerbahn beseitigen.

  • Page 38: 50 Hjo

    Josef Kihlberg R557PN FRANÇAIS TABLE DES MATIÈRES DONNÉES TECHNIQUES Page Poids 1,8 kg 1 Données techniques Encombrement Longeur 235 mm 2 Instructions générales Largeur 104 mm 2.1 Remarque relative à la protection de Hauteur 205 mm l‘environnement Capacité du chargeur 1000 agrafes 3 Instructions de sécurité...

  • Page 39: Instructions Générales

    Josef Kihlberg R557PN INSTRUCTIONS GÉNÉRALES Ces instructions de service doivent faciliter la con- PRUDENCE! naissance de l‘appareil et les possibilités d‘utilisation selon les règles. Les instructions de service contien- Utilisé si risque de mort nent d‘importants renseignements, à savoir comment ou d‘atteinte à...

  • Page 40: Instructions De Sécurité

    Josef Kihlberg R557PN INSTRUCTIONS DE SÉCURITÉ N‘utilisez que des Renseignez-vous! agrafes d‘origine Josef Avant l‘utilisation de Kihlberg! l‘appareil, consultez soigneusement le mode d‘emploi. N‘utilisez que des Protégez-vous! Original pièces de rechange Au cours du travail, d‘origine Josef Kihl- porter des protections...

  • Page 41: Description

    Josef Kihlberg R557PN DESCRIPTION 4.1 MODULES PRINCIPAUX 1 Réglage la profondeur de pénétration 2 Réglage de la longueur de pattes d’agrafe : 15 ou 18 mm 3 Capot de protection 4 Gâchette 5 Raccordement d‘air comprimé 4.2 FONCTIONNEMENT L’agrafeuse R557PN possède seulement un dé- clenchement unique sans étrier de sécurité.

  • Page 42: Mise En Service

    Josef Kihlberg R557PN MISE EN SERVICE 5.1 MISE EN SERVICE L’agrafeuse est livrée sans raccord d’air comprimé installé. Installer le raccord de la manière suivante: 1. Sortir l’agrafeuse de l’emballage. Vérifier le rac- cord d’air comprimé pour voir s’il correspond avec le système d’air comprimé.

  • Page 43: Mode D'emploi

    Josef Kihlberg R557PN MODE D‘EMPLOI 6.1 REGLAGE DE LA LONGUEUR DE PATTES Avant le raccordement de l’agrafeuse, il faut s’assurer que cette dernière n’est pas dirigée contre vous ou quelqu’un d’autre. L’agrafeuse peut être ajustée pour utiliser des agrafes de 15 ou 18 mm. Le réglage de la longueur de pattes se fait de la manière suivante : commencer par régler...
  • Page 44 Josef Kihlberg R557PN 6.2 REGLAGE DE LA PROFONDEUR DE PENETRATION DES AGRAFES La profondeur de pénétration des agrafes se règle par le bouton de réglage (Fig. 5/1). – Appuyer sur le bouton et le tourner sur la position désirée (cinq positions réglables).
  • Page 45 Josef Kihlberg R557PN 6.4 CONTRÔLER L‘AGRAFAGE 1 Agrafage correct 2 Largeur d‘agrafe trop grande ou bien force de ser- rage trop importante 3 Largeur d‘agrafe trop petite ou bien force de serra- ge trop faible Si nécessaire, modifier la force de serrage de l’agrafe, voir chapitre 6.3.

  • Page 46: Chargement Du Magasin Avec Agrafes

    Josef Kihlberg R557PN 6.5 CHARGEMENT DU MAGASIN AVEC AGRAFES Avant le raccordement de l’agrafeuse, il faut s’assurer que cette dernière n’est pas dirigée contre vous ou quelqu’un d’autre. – Avant de charger des agrafes, raccorder l’appareil à la conduite d’air comprimé. La pression maximale admissible de 8,0 bar ne doit jamais être franchie.

  • Page 47: Instruction De Service

    Josef Kihlberg R557PN INSTRUCTION DE SERVICE En tous cas d’entretien l’outil est d’abord à déraccorder de l’air compri- mé. 7.1 NETTOYAGE Cette agrafeuse pour fonds et côtés de cartons ne nécessite pas de maintenance particulière. Nettoyer la machine régulièrement avec un détergent non agressif (non corrosif).

  • Page 48: Remplacer Le Rail D'entraînement

    Josef Kihlberg R557PN 7.3 REMPLACER LE RAIL D‘ENTRAÎNEMENT – Déconnecter l’air comprimé. – Enlever les six vis (Fig. 11/1) à l’arrière du boîtier. – Enlever le boîtier arrière (11/2) avec le magasin. – Enlever la partie arrière (11/2) avec le magasin.

  • Page 49: Dépannage

    Josef Kihlberg R557PN DÉPANNAGE En tous cas dépannage l’outil est d’abord à déraccorder de l’air compri- mé. INTERVENTION PANNE – Contrôler sur des agrafes originales sont em- Les agrafes ne sont pas éjectées lors de ployées. l‘activation de la gâchette –...
  • Page 50 Josef Kihlberg R557PN SPARE PARTS KIT / RESERVDELAR SOM DELAR / ERSATZTEIL-SET / JEU DE PIÈCES O-ring Kit 143109, All a,c and R PN Top staplers Pos. Part No. Part Name Benämning Antal Artikelnr. Qty. 972115 O-ring O-ring 950006 Fix ring...
  • Page 51 Josef Kihlberg R557PN Repair Kit 143149 Pos. Part No. Part Name Benämning Antal Artikelnr. Qty. 972115 O-ring O-ring 950006 Fix ring Fix ring 972142 O-ring O-ring 158316 Anvil 946687 Screw Skruv 30 31 163326 Link Länk 164160 Driver blade Drivare...
  • Page 52 Josef Kihlberg R557PN Parts list R557PN R557PN R557PN When ordering please indicate Vid beställning var vänlig ange Bei Bestellungen immer part number artikelnummera Artikel-Nr. angeben 946760 Screw Skruv Zylinderschraube 190204 Top cap Cylinderlock Deckel 148064 Gasket Packning Dichtung 190203 Cylinder...
  • Page 53 Josef Kihlberg R557PN Pos. Part No. Part Name Benämning Bennenung Quantity Artikelnr. Antal Artikel-Nr. Stückzahl 166124 Nozzle plate R557 Drivarstyrning R557 Abdeckplatte R557 946761 Screw Skruv Schraube 947062 Washer Nitbricka Scheibe 945116 Pinne Stift 133179 Trigger compl Avtryckare kompl Abzug kompl...
  • Page 54 Josef Kihlberg R557PN 61 60 59 58 57 56 17 14 22 23 24 25 20 21 22 23 24 05.20...
  • Page 55 Josef Kihlberg R557PN Notes 05.20...
  • Page 56 Josef Kihlberg R557PN © Josef Kihlberg AB 2020 05.20...
