Fig. 6
Fig. 7
05.20
2
5
3
7
1
2
3
4
5

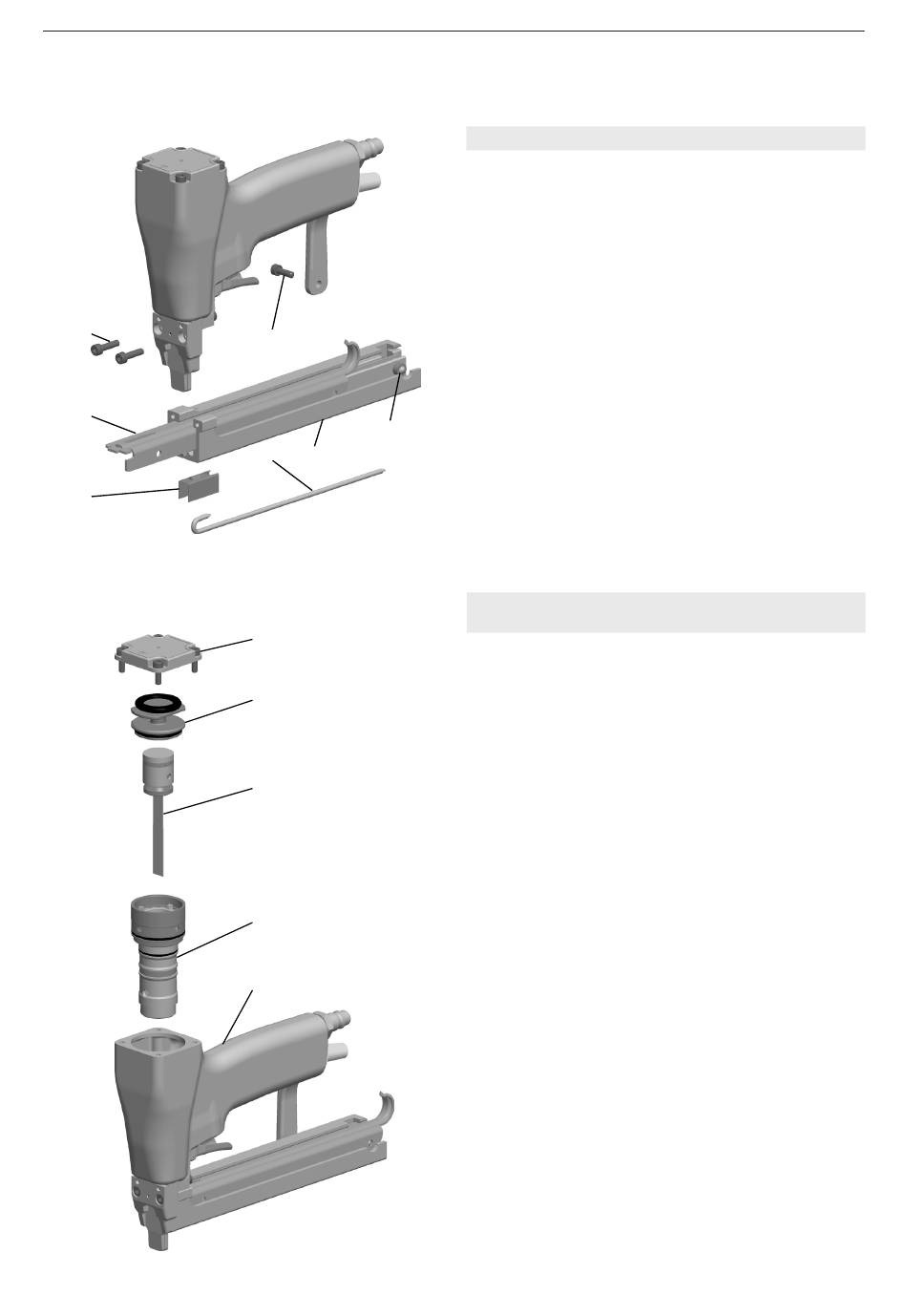

7.3 MAGAZINFEDER ERSETZEN

– Gerät vom Luftanschluss trennen.
– Hintere Zylinderschraube (Fig 6/2) lösen.
– Zwei Zylinderschrauben (6/1) lösen und Magazin
(6/3) entfernen.
– Den Magazindeckel (6/4) ganz herausziehen.
– Schieber (6/6) und dazugehörende Feder (6/7)
entfernen.
– Schieber (6/6) wieder montieren. Dazu muss die
Feder (6/7) einwenig gespannt werden, Feder an
hinterem Haken einhängen.
– Magazindeckel (6/4) von vorne montieren.
– Magazin wieder an Gerät positionieren. Zuerst die
vorderen beiden Zylinderschrauben (6/1) und
danach die Zylinderschraube (6/2) montieren.

7.4 ANTRIEBSSCHIENE ERSETZEN

– Gerät vom Luftanschluss trennen.
– Vier Zylinderschrauben (Fig. 7/1) lösen und
Deckel entfernen.
– Zylinderdeckel (7/2) entfernen.
– Gerät auf den Kopf drehen und mit einem Stück
Holz vorsichtig die Teile herausschlagen.
– Zylinder (7/4) entfernen.
– Kolben festhalten und Antriebsschiene ¼ Umdre-
hung drehen. Stift entfernen und Antriebsschiene
ersetzen.
– Die Teile in umgekehrter Reihenfolge montieren.
Es ist zu beachten, dass die Antriebsschiene
wieder ¼ Umdrehungen gedreht wird.
– Alle Teile und O-Ringe einfetten (Grease, Artikel-
Nr. 184943).
– Zylinder (7/4) und Kolben (7/3) wieder montieren.
– Prüfen ob sich die Teile im Zylinder gut bewegen
lassen.
– Zylinderdeckel (7/2) wieder montieren.
– Deckel mit den vier Zylinderschrauben (7/1)
wieder montieren.
