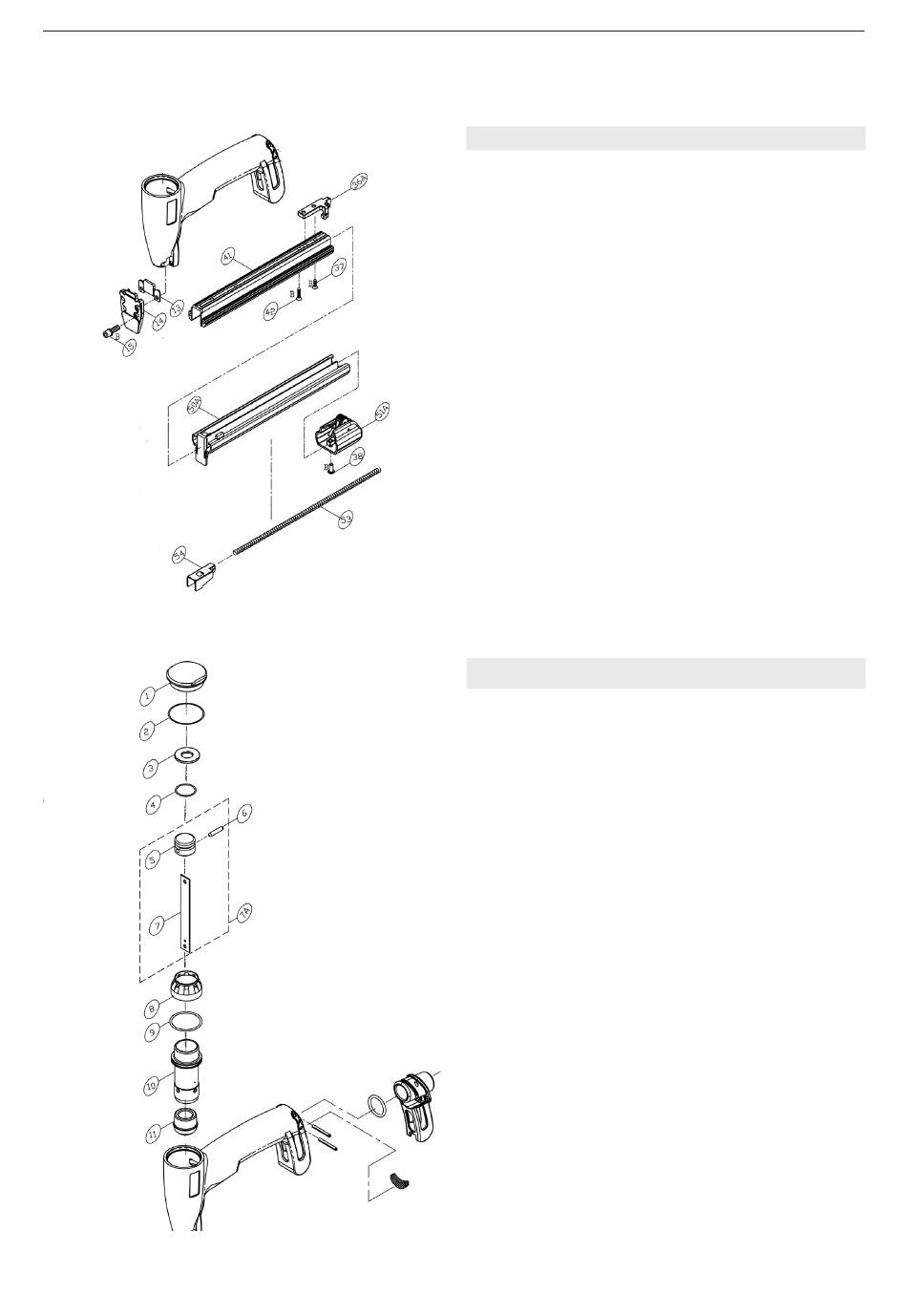

Fig. 6
Fig. 7
05.20

7.3 REMPLACER LE CHARGEUR D'AGRAFES

– Séparer l'appareil du raccordement pneumatique.
– Desserrer les deux vis à tête cylindrique avant (fig.
6/15).
– Desserrer la vis à tête cylindrique (6/42) et retirer
le magasin.
– Retirer la vis à tête cylindrique (6/38) du couvercle
du magasin (6/51A).
– Retirer le poussoir (6/54) et le ressort correspon-
dant (6/53).
– Remonter le ressort (6/53). Pour cela, le ressort
(6/7) doit être un peu tendu. Fixer le ressort au
crochet arrière.
– Monter le rail intérieur dans le rail extérieur et fixer
le couvercle du magasin.
– Fixer de nouveau le magasin à l'appareil. Vérifier si
toutes les vis sont bien serrées.
7.4 REMPLACER LE RAIL D'ENTRAÎNEMENT
– Séparer l'appareil du raccordement pneumatique.
– Retirer le couvercle (Fig. 7/1) et les douilles (7/8).
– Retourner l'appareil et chasser avec précaution le
piston avec chassoir (7/7A) à l'aide d'un morceau
de bois.
– Chasser la goupille (7/6) et retirer le rail
d'entraînement (7/7).
– Graissez toutes les pièces, y compris les joints
toriques (Grease, n° d'art.: 184943).
– Remonter les parties de cylindre et de piston.
– Vérifiez si dans le cylindre l'ensemble de pièces
fonctionne parfaitement.
– Remonter et serrer les douilles (7/8).
