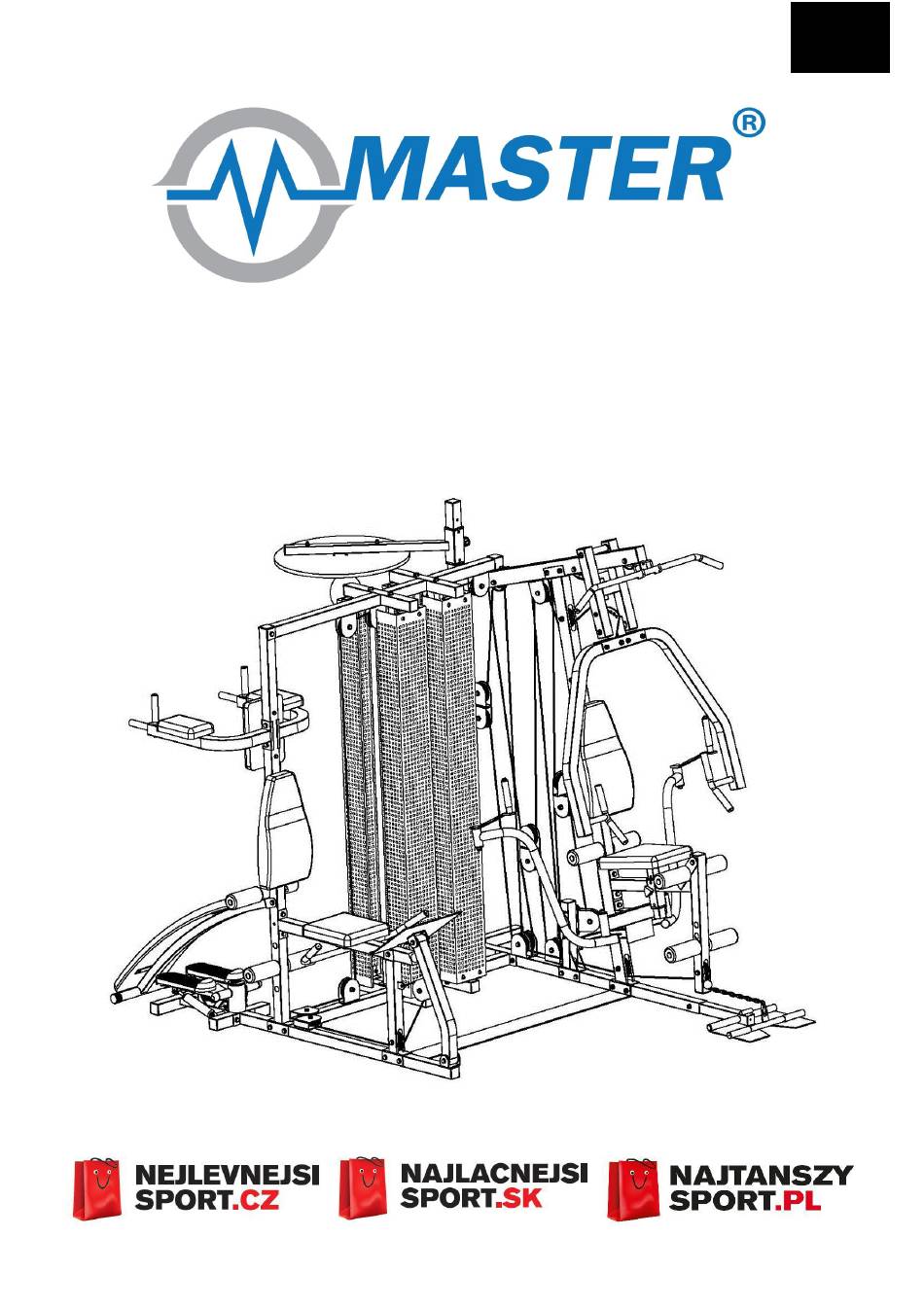

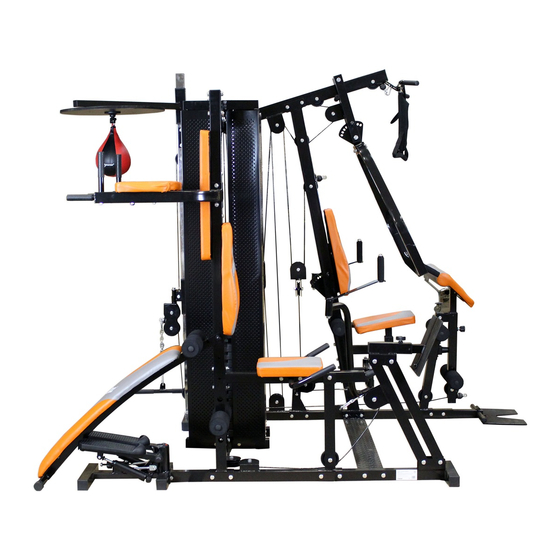

  • Page 1 POSILOVACÍ VĚŽ MORFEUS MAS-HG12 NÁVOD NA POUŽITÍ...
  • Page 2 Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití. Základní...
  • Page 3 Složení stroje...

  • Page 5: Části Stroje

    ČÁSTI STROJE ČÍSLO POPIS MNOŽSTVÍ HLAVNÍ ZÁKLADNA TYČ DRŽÁKU KLADKY VELKÁ SPOJOVACÍ PODLOŽKA PŘEDNÍ ZÁKLADNA NOŽNÍ PODLOŽKA ZADNÍ ZÁKLADNA HLAVNÍ VERTIKÁLNÍ TYČ VODÍCÍ TYČ RUKOJEŤ SPOJOVACÍ VODÍCÍ TYČ OCELOVÝ KRYT ZÁVAŽÍ OTOČNÝ DRŽÁK KLADKY VÝŠKOVÉ NASTAVENÍ NASTAVENÍ ZÁDOVÉ OPĚRKY BŘIŠNÍ PŘITAHOVAČ PODPĚRA SEDLA NASTAVITELNÁ...
  • Page 6 STEPPER KLADKA OBJÍMKA ZÁDOVÁ OPĚRKA SEDLO BOČNÍ SEDLO MALÁ ZÁDOVÁ OPĚRKA OPĚRKA PAŽÍ OPĚRKA ŠIKMÉ LAVIČKY PĚNOVÝ GRIP GUMOVÁ VLOŽKA ŘETĚZ KARABINA LANKO BEZ BALÓNKU (KRÁTKÉ) LANKO BEZ BALÓNKU (NEJDELŠÍ) LANKO S 1 BALÓNKEM (KRÁTKÉ) LANKO S 1 BALÓNKEM (NEJDELŠÍ) LANKO S 1 A POLOVIČNÍM BALÓNKEM RYCHLOŠROUB TROJÚHELNÍKOVÝ...
  • Page 7 ŠROUB M10×45 DRŽÁK BOXOVACÍHO PYTLE ŠROUB M5×30 + PODLOŽKA MATICE DRŽÁK KOTNÍKŮ KROK A 1. Připevněte spojovací vodící tyč (J) a hlavní základnu (A) k zadní základně (F) pomocí šroubu M10*75 + podložky + matice (32). 2. Připevněte držák kladky (V) k tyči držáku kladky (B) pomocí šroubu M10*130 + podložek + matice (35).
  • Page 8 Nasuňte vrchní závaží (42) přes vodící tyče (H). KROK B 1. Připevněte hlavní vertikální tyč (G) a dlouhou spojovací podložku (C) k hlavní základně A pomocí šroubu M10*75 + podložek + matice (32). 2. Připevněte podpěru hlavní pažní tyče (S) a spojovací podložku (AI) k hlavní vertikální tyči (G) pomocí šroubu M10*90 + podložek + matice (34).
  • Page 9 11. Připevněte zádovou opěrku na nastavení zad (N) pomocí šroubu M8*16 (20). 12. Připevněte nastavení zádové opěrky (N) k hlavní vertikální tyči (G) pomocí M10 zamykací matice + podložky (39) a speciálního kolíku (43). KROK C 1. Nasuňte výškové nastavení (M) přes vodící tyč (J). Pojistěte ji pomocí kolíku (16). 2.
  • Page 10 KROK D 1. Připevněte boční vertikální tyč (AL) a pravou základnu (AM) k boční základně (AJ) pomocí šroubu M10*75 + podložek + matice (32), připevněte boční vertikální tyč (AL ) k boční křížové tyči (AB) pomocí šroubu M10*70 + podložek + matice (30). 2.
  • Page 11 INSTALACE LANEK 1. SPOJENÍ LANKA S JEDNÍM BALÓNKEM (KRÁTKÝ) (13) Vezměte konec lanka bez balónku vrchní kladkou 1, pod a okolo kladky 2 do pohyblivého držáku kladky a (AF), nahoru a okolo kladky 4, pod a okolo kladky 5 do pohyblivého držáku kladky b (AG), nahoru kladkou 7 a 6 (na boční...
  • Page 12 4. SPOJENÍ LANKA S JEDNÍM A PŮL BALÓNKEM (15) Vezměte konec s půl balónkem pod kladkou 23 (nejdříve byste měli kladky uvolnit), pod kladku 24 na hlavní vertikální tyči (G), přes díru v tyči držáku kladky (B), pod a okolo kladky 17 na hlavní...
  • Page 13 INSTALACE LANEK C 5. SPOJENÍ LANKA BEZ BALÓNKU (NEJDELŠÍ) (12) Spojte jeden konec lanka na boční sedlové vertikální podpěře (AO) pomocí karabiny (10). Dejte druhý konec lanka nahoru a okolo kladky 27, pod a okolo kladky 28 na boční sedlové vertikální podpěře (AO), okolo kladky 29 a 30, pod a okolo kladky 31, nahoru a okolo kladky 32 a 33, pod a připevněte konec na tyči výběru závaží...
  • Page 15 Údržba Pravidelně provádějte běžnou údržbu stroje na základě vytížení stroje minimálně však po 20 hodinách provozu. Údržba zahrnuje: 1. Kontrolu všech pohyblivých částí stroje (osy, klouby převádějící pohyb, atd.), zda jsou dostatečně promazány. Pokud ne, ihned je namažte. Doporučujeme běžný olej pro kola a šicí stroje nebo silikonové oleje.
  • Page 16 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
  • Page 17 POSILOVACIA VEŽA MORFEUS MAS-HG12 UŽÍVATEĽSKÝ MANUÁL...
  • Page 18 Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého nášho výrobku, ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja, kontaktujte nás za účelom jeho nahradenia.
  • Page 19 Zloženie stroja...
  • Page 21 ČASTI STROJA ČÍSLO POPIS MNOŽSTVO HLAVNÁ ZÁKLADŇA TYĆ DRŽIAKA KLADKY VEĽKÁ SPOJOVACIA PODLOŽKA PREDNÁ ZÁKLADŇA NOŽNÁ PODLOŽKA ZADNÁ ZÁKLADŇA HLAVNÁ VERTIKÁLNA TYČ VODIACA TYČ RUKOVäŤ SPOJOVACIA VODIACA TYČ OCELOVÝ KRYT ZÁVAŽIA OTOČNÝ DRŽIAK KLADKY VÝŠKOVÉ NASTAVENIE NASTAVENIE CHRBTOVEJ OPIERKY BRUŠNÝ PRIŤAHOVAČ PODPERA SEDADLA NASTAVITEĽNÁ...
  • Page 22 STEPPER KLADKA OBJEMKA CHRBTOVÁ OPIERKA SEDADLO BOČNÉ SEDADLO MALÁ CHRBTOVÁ OPIERKA OPIERKA PAŽÍ OPIERKA ŠIKMEJ LAVIĆKY PENOVÝ GRIP GUMOVÁ VLOŽKA REŤAZ KARABINA LANKO BEZ BALÓNIKA (KRÁTKE) LANKO BEZ BALÓNIKA (NAJDLHŠIE) LANKO S 1 BALÓNIKOM (KRÁTKE) LANKO S 1 BALÓNIKOM (NAJDLHŠIE) LANKO S 1 A POLOVIČNÝM BALÓNIKOM RÝCHLOSKRUTKA TROJÚHELNÍKOVÝ...
  • Page 23 SKRUTKA M10×45 DRŽIAK BOXOVACIEHO VRECA M5×30 + SKRUTKA PODLOŽKA MATICA DRŽIAK KOTNÍKOV KROK A 1. Pripevnite spojovaciu vodiacu tyč (J) a hlavnú základňu (A) k zadnej základni (F) pomocou skrutky M10 * 75 + podložky + matica (32). 2. Pripevnite držiak kladky (V) k tyči držiaku kladky (B) pomocou skrutky M10 * 130 + podložiek + matice (35). 3.
  • Page 24 KROK B 1. Pripevnite hlavnú vertikálnu tyč (G) a dlhú spojovaciu podložku (C) k hlavnej základni A pomocou skrutky M10 * 75 + podložiek + matice (32). 2. Pripevnite podperu hlavnej ramennej tyče (S) a spojovaciu podložku (AI) k hlavnej vertikálnej tyči (G) pomocou skrutky M10 * 90 + podložiek + matice (34).
  • Page 25 11. Pripevnite chrbtovú opierku na nastavenie chrbta (N) pomocou skrutky M8 * 16 (20). 12. Pripevnite nastavenie chrbtovej opierky (N) k hlavnej vertikálnej tyči (G) pomocou M10 zamykacej matice + podložky (39) a špeciálneho kolíku (43). KROK C 1. Nasuňte výškové nastavenie (M) cez vodícu tyč (J). Poistite ju pomocou kolíku (16). 2.
  • Page 26 KROK D 1. Pripevnite bočnú vertikálna tyč (AL) k pravej základni (AM) k bočnej základni (AJ) pomocou skrutky M10 * 75 + podložiek + matice (32), pripevnite bočnú vertikálna tyč (AL) na bočné krížové tyče (AB) pomocou skrutky M10 * 70 + podložiek + matice (30). 2.
  • Page 27 INŠTALÁCIA LANIEK A 1. SPOJENÍ LANKA S JEDNÝM BALÓNIKOM (KRÁTKY) (13) Vezmite koniec lanka bez balónika vrchnú kladku 1, pod a okolo kladky 2 do pohyblivého držiaku kladky a (AF), hore a okolo kladky 4, pod a okolo kladky 5 do pohyblivého držiaku kladky b (AG), hore kladku 7 a 6 (na bočnej krížovej tyči), dole a zabezpečte lanko k tyči výberu závažia (AS) pomocou karabíny (10), reťaze (9) a...
  • Page 28 4. SPOJENIE LANKA S JEDNÝM A POL BALÓNIKOM (15) Vezmite koniec s pol balónikom pod kladku 23 (najskôr by ste mali kladky uvoľniť), pod kladku 24 k hlavnej vertikálnej tyči (G), cez dieru v žrdi držiaku kladky (B), pod a okolo kladky 17 na hlavnej základni (A), hore a okolo kladky 25 na pohyblivom držiaku kladky (AG), pod a okolo kladky 26 na vodiacej...
  • Page 29 INŠTALÁCIA LANIEK C 5. SPOJENIA LANKA BEZ BALÓNIKA (NAJDLHŠÍ) (12) Spojte jeden koniec lanka na bočnej sedadlovej vertikálnej podpere (AO) pomocou karabíny (10). Dajte druhý koniec lanka hore a okolo kladky 27, pod a okolo kladky 28 na bočnej sedadlovej vertikálnej podpere (AO), okolo kladky 29 a 30, pod a okolo kladky 31, hore a okolo kladky 32 a 33, pod a pripevnite koniec na tyči výber závažia (AS) pomocou karabíny (10), reťaze (9) a skrutky M10 * 35 + zamykacej matice (37).
  • Page 31 Údržba Pravidelne prevádzajte bežnú údržbu stroja na základe vyťaženia stroja minimálne však po 20 hodinách prevádzky. Údržba zahrňuje: 1. Kontrolu všetkých pohyblivých častí stroja (osky, klby prevádzajúce pohyb, atď.), či sú dostatočne premazané. Ak nie, ihneď ich namažte. Doporučujeme bežný olej pre bicykle a šijacie stroje alebo silikonové oleje.
  • Page 32 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií...

  • Page 33: Instrukcja Obsługi

    ATLAS MORFEUS MAS-HG12 INSTRUKCJA OBSŁUGI...
  • Page 34 Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się jednak zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś z części). Urządzenie to jest przeznaczone wyłącznie do użytku domowego. Podstawowe informacje: - Urządzenie to jest przeznaczone wyłącznie do użytku domowego.

  • Page 35: Budowa Urządzenia

    Budowa urządzenia...
  • Page 37 CZĘŚCI NUMER OPIS ILOŚĆ PODSTAWA GŁÓWNA PRĘT UCHWYTU BLOCZKA DUŻA PODKŁADKA ŁĄCZĄCA PRZEDNIA PODSTAWA PODKŁADKA POD NOGI PODSTAWA TYLNA GŁÓWNY PRĘT PIONOWY PRĘT WODZĄCY RĄCZKA ŁĄCZĄCY PRĘT WODZĄCY STALOWE POKRYCIE ODWAŻNIKA OBROTOWY UCHWYT BLOCZKA SZYNA USTAWIENIA WYSOKOŚCI SZYNA USTAWIENIA OPARCIA PLECÓW DRĄŻEK WYCISKOWY BRZUSZNY PODPARCIE SIEDZENIA PRĘT USTAWIENIA SIODEŁKA...
  • Page 38 OPARCIE PLECÓW SIODEŁKO BOCZNE SIODEŁKO MAŁE OPARCIE PLECÓW OPARCIE RAMION OPARCIE POCHYŁEJ ŁAWECZKI WAŁECZEK PIANKOWY WKŁADKA GUMOWA ŁAŃCUCH KARABINEK LINKA BEZ BALONIKA (KRÓTKA) LINKA BEZ BALONIKA (NAJDŁUŻSZA) LINKA Z 1 BALONIKIEM (KRÓTKA) LINKA Z 1 BALONIKIEM (NAJDŁUŻSZA) LINKA Z 1 POŁOWICZNYM BALONIKIEM ŚRUBA SZYBKIEGO MOCWOWANIA ŚRUBKA TRÓJKĄTNA ŚRUBA M12×235＋2 PODKŁADKI + 2 NAKRĘTKI...
  • Page 39 KROK A 1. Zamocuj łączący pręt wodzący (J) i podstawę główną (A) do podstawy głównej (F) za pomocą śruby M10*75 + podkładki + nakrętki (32). 2. Zamocuj uchwyt bloczka (V) do pręta uchwytu bloczka (B) za pomocą śruby M10*130 + podkładek + nakrętki (35).
  • Page 40 KROK B 1. Zamocuj główny pręt pionowy (G) oraz długą podkładkę łączącą (C) do podstawy głównej (A) za pomocą śruby M10*75 + podkładek + nakrętki (32). 2. Zamocuj podparcie głównego pręta ramion (S) i podkładkę łączącą (AI) do głównego pręta pionowego (G) za pomocą...
  • Page 41 KROK C 1. Nasuń szynę ustawienia wysokości (M) przez pręt wodzący (J). Zabezpiecz za pomocą kołeczka (16). 2. Zamocuj obrotowy uchwyt bloczka (L) do szyny ustawienia wysokości (M) za pomocą nakrętki zamykającej M12 + dużej podkładki (40). 3. Zamocuj wierzchni pręt krzyżowy (X) do głównego pręta pionowego (G) i pręta wodzącego (J) za pomocą...
  • Page 42 KROK D 1. Zamocuj boczny pręt pionowy (AL) oraz prawą podstawę (AM) do bocznej podstawy (AJ) za pomoca śruby M10*75 + podkładek + nakrętki (32), zamocuj boczny pręt pionowy (AL) do bocznego pręta krzyżowego (AB) za pomocą śruby M10*70 + podkładek + nakrętki (30). 2.
  • Page 43 MONTAŻ LINEK A 1. MOCOWANIE LINKI Z JEDNYM BALONIKIEM (KRÓTKIEJ) (13) Zaczep koniec linki bez balonika na wierzchnim bloczku 1, następnie przeciągnij przez bloczek 2 do ruchomego uchwytu bloczka a (AF), przeciągnij na górę przez bloczek 4, następnie pod spodem a przez bloczek 5 prowadząc do ruchomego uchwytu bloczka b (AG), następnie na górę...
  • Page 44 MONTAŻ LINEK B 3. MONTAŻ LINKI Z JEDNYM BALONIKIEM (NAJDŁUŻSZEJ) (14) Koniec linki bez balonika przeciągnij na górę przez bloczek 11 (wcześniej należy bloczki uwolnić), wokół bloczka 12, na górę wokół bloczka 13, na dół wokół bloczka 14, na górę wokół...
  • Page 45 PL MONTAŻ LINEK C 5. MONTAŻ LINKI BEZ BALONIKA (NAJDŁUŻSZEJ) (12) Połącz jeden koniec linki na bocznym pionowym podparciu siodełka (AO) za pomocą karabinka (10). Drugi koniec linki przeciągnij na górę wokół bloczka 27, pod i wokół bloczka 28 na bocznej pionowej podporze siodełka (AO), wokół...
  • Page 47 Konserwacja Należy regularnie przeprowadzać konserwację urządzenia w zależności od częstotliwości użytkowania urządzenia, lecz minimum po 20 godzinach użytkowania. Konserwacja obejmuje: 1. sprawdzianie wszystkich części ruchomych urządzenia (np. osi) czy są wystarczająco posmarowane. Jeżeli nie, należy natychmiast je posmarować. Polecamy zwykły olej do rowerów i maszyn do szycia lub oleje silikonowe.
  • Page 48 Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
  • Page 49 HOME GYM MASTER MORFEUS MAS-HG12 ASSEMBLY INSTRUCTIONS...
  • Page 52 PART LIST NUMBER DESCRIPTION QUANTITY MAIN BASE PULLEY BLOCK SUPPORT LONG JOINT PLATE FRONT BASE FOOTPLATE BACK BASE MAIN VERTICAL BEAM GUIDE ROD HANDLE GRIP GUIDE UPRIGHT METAL SHELL TURN PULLEY BLOCK HEIGHT ADJUSTMENT BACK PAD ADJUSTMENT PULL BOW SEAT SUPPORT SEAT PAD ADJUSTMENT BEAM LEG EXTENSION MAIN ARM EXERCISE SUPPORT...
  • Page 53 STEPPER PULLEY BUSHING BACK CUSHION SEAT CUSHION SIDE SEAT CUSHION SMALL BACK CUSHION ARM REST CUSHION SIT UP CUSHION FOAM ROLLER RUBBER DONUT CHAIN HOOK CABLE WITH NO BALL (SHORT) CABLE WITH NO BALL (LONGEST) CABLE WITH ONE BALL (SHORT) CABLE WITH ONE BALL (LONGEST) CABLE WITH ONE AND HALF BALL FAST PIN...
  • Page 54 BOLT M10×45 SPEED BALL FIXER BOLT M5×30 + WASHER + NUT ANKLE CUFF ASSEMBLY INSTRUCTIONS (A) 1. Attach joint guide upright (J) and main base (A) to back base (F) with bolt M10*75 + washers + nut (32). 2. Attach pulley block (V) to pulley block support (B) with bolt M10*130 + washers + nut (35). 3.
  • Page 55 ASSEMBLY INSTRUCTIONS (B) 1. Attach main vertical beam (G) and long joint plate (C) to main base (A) with bolt M10*75 + washers + nut (32). 2. Attach main arm exercise support (S) and joint plate (AI) to main vertical beam (G) with bolt M10*90 + washers + nut (34).
  • Page 56 ASSEMBLY INSTRUCTIONS (C) 1. Slide height adjustment (M) over the guide upright (J). Lock with speed pin (16). 2. Attach turn pulley block (L) to height adjustment (M) with M12 lock nut + big washer (40). 3. Attach top cross beam (X) to main vertical beam (G) and guide upright (J) with bolt M10*70 + washers + nut (30).
  • Page 57 ASSEMBLY INSTRUCTIONS (D) 1. Attach side vertical beam (AL) and right base (AM) to side base (AJ) with bolt M10*75 + washers + nut (32), attach side vertical beam (AL) to side cross beam (AB) with bolt M10*70 + washers + nut (30). 2.
  • Page 58 CABLE ASSEMBLY (A) 1. CONNECT THE CABLE WITH ONE BALL (SHORT) (13) Take the end with no ball of the cable up pulley 1, under and round pulley 2 on floating pulley block a (AF), up and round pulley 4, under and round pulley 5 on floating pulley block b (AG), up pulley 7&6 (on side cross beam), down and secure cable to selector shaft (AS) with hook (10), chain...
  • Page 59 CABLE ASSEMBLY (B) 3. CONNECT THE CABLE WITH ONE BALL (LONGEST) (14) Take the end with no ball of the cable up pulley 11 (you should demount pulleys first), and round pulley 12, up and round pulley 13, under and round pulley 14, up and round pulley 3, under and round pulley 15, up and round pulley 16 on floating pulley block b (AG), under and round pulley 18 on main...
  • Page 60 CABLE ASSEMBLY (C) 5. CONNECT THE CABLE WITH NO BALL (LONGEST) (12) Connect one end of the cable to side seat vertical support (AO) with hook (10). Take other end of the cable up and round pulley 27, under and round pulley 28 on side seat vertical support (AO), round pulley 29 &...

  • Page 63: Warranty

    Repairs must be made by an authorized dealer, otherwise this warranty void. © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
