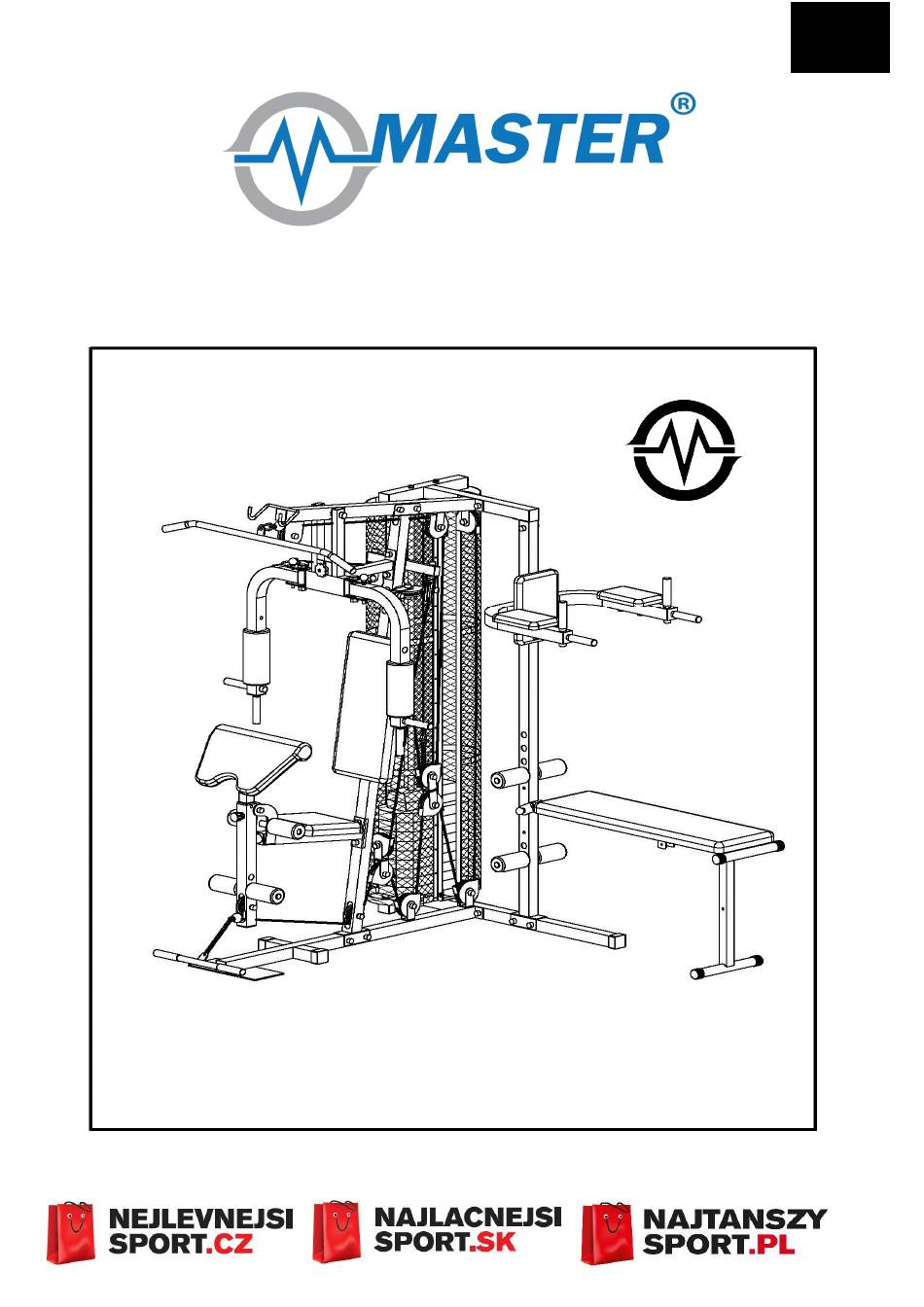

Page 1
POSILOVACÍ VĚŽ MASTER ® POSEIDON MAS-HG1104 NÁVOD NA POUŽITÍ...
Page 2
Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití. Základní...
Page 4
TABULKA SOUČÁSTEK ČÍSLO NÁZEV STREDNI ZAKLADNA ZADNI ZAKLADNA HLAVNI VERTIKALNI NOSNIK VRCHNI KRIZOVY NOSNIK BOCNI VERTIKALNI NOSNIK VRCHNI ZADNI NOSNIK HLAVNI PODPERA SEDACI LAVICE NOSNIK LAVICE PRITLACNA VZPERA PRAVA PODPERA HRUDI LEVA PODPERA HRUDI PODPERA PRAVEHO OPERADLA RUKOU PODPERA LEVEHO OPERADLA RUKOU PODPERA SEDADLA ROZSIRENI PRO NOHY POPDPERA KLADKOSTROJE...
Page 6
TABULKA SOUČÁSTEK ČÍSLO NÁZEV VELKY ZADOVY POLSTAR POLSTAR SEDACI LAVICE POLSTAR SEDLA POLSTAR ZADNIHO OPERADLA PRO RUCE MALY POLSTAR SEDADLA POLSTAR PREDNIHO OPERADLA PRO RUCE PENOVY VALEC 45*80*250 PENOVY VALEC 23*70*140 RETEZ 6 GUMOVY KROUZEK LANO (STREDNI) LANO (SPODNI) LANO (HORNI) KARABINA 7 KOLIK 10*170 KOLIK 10*90...
Page 7
KROK 1 1. PŘIPOJTE (A) K (Z) K ČÁSTI (B) DVĚMA MONÁŽEMI (30) DLE OBRÁZKU 2. PŘIPOJTE (C) K (A) DVĚMA MONTÁŽEMI (30). PŘIPOJTE (E) K (B) DVĚMA MONTÁŽEMI (30). 3VLOŽTE ČÁSTI (T) K (B) A PŘIPOJTE DVĚMA MONTÁŽEMI (31). VLOŽTE ČÁSTI (10) NA ČÁSTI (T). NASUŇTE KAŽDOU ČÁST (U) NA ČÁST (T).
Page 8
KROK 2 1. PŘIPOJTE (I) K ČÁSTI (D) POUŽIJTE ČÁST (20) A MONTÁŽE (21) DLE OBRÁZKU. 2. PŘIPOJTE (J) A ČÁST (K) TO PART (I) MONTÁŽEMI (19). PAK VLOŽTE ČÁSTI (16). 3. PŘIPOJTE (7) K ČÁSTI (J) A ČÁST (K). PAK VLOŽTE ČÁSTI (AE) K ČÁSTI (J) A ČÁST (K) UŽIJTE MONTÁŽE. (25). 4.
Page 9
KROK 3 MONTÁŽ LANKA POZNÁMKA: PŘI TĚCHTO KROCÍCH BYSTĚ MĚLI VYJMOUT KLADKY Z JEJICH POZIC 1. PŘIPOJTE LANKO BEZ BALONKU (11) VEZMĚTE JEDEN KONEC LANKAA PŘIPOJTE JEJ K JEDNÉ Z OPOR HRUDI ŠROUBEM M10*20 A POJISTNOU MATICÍ (34) DLE OBRÁZKU. PAK VEĎTE DRUHÝ KONEC LANKA OKOLO KLADKY Č.1, PŘES KLADKU Č.2, DOLŮ...
Page 10
KROK 4 PŘIPOJTE DVA SÍŤOVÉ KRYTY (S) K ZAŘÍZENÍ POMOCÍ MONTÁŽÍ (38) PODLE OBRÁZKU. NAKONEC, PROSÍM NASAĎTE GUMOVÉ KRYTKY (39) (40) (41) NA ODPOVÍDAJÍCÍ ŠROUBY A MATICE.
Page 11
Cvičení na posilovací věži: Upozornění: obrázky jsou pouze orientační, cviky jsou společné pro více druhů věží. Některé součásti tato věž nemá, proto tyto cviky nemůžete provádět.
Page 13
Údržba Pravidelně provádějte běžnou údržbu stroje na základě vytížení stroje minimálně však po 20 hodinách provozu. Údržba zahrnuje: 1. Kontrolu všech pohyblivých částí stroje (osy, klouby převádějící pohyb, atd.), zda jsou dostatečně promazány. Pokud ne, ihned je namažte. Doporučujeme běžný olej pro kola a šicí stroje nebo silikonové oleje.
Page 14
Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
Page 15
POSILOVACIA VEŽA MASTER POSEIDON ® MAS-HG1104 UŽIVATEĽSKÝ MANUÁL...
Page 16
Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhlľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého našeho výrobku, ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja, kontaktujte nás za účelom jeho.
Page 18
TABUĽKA SÚČIASTOK ČÍSLO NÁZOV STREDNÁ ZÁKLADŇA ZADNÁ ZÁKLADŇA HLAVNÝ VERTIKÁLNY NOSNÍK VRCHNÝ KRIŽOVÝ NOSNÍK BOČNÝ VERTIKÁLNY NOSNÍK VRCHNÝ ZADNÝ NOSNÍK HLAVNÁ PODPERA SEDACEJ LAVICE NOSNÍK LAVICE PRÍTLAČNÁ VZPERA PRAVÁ PODPERA HRUDI ĽAVÁ PODPERA HRUDI PODPREDA PRAVÉHO OPERADLA RÚK PODPERA ĽAVÉHO OPERADLA RÚK PODPERA SEDADLA ROZŠÍRENIE PRE NOHY PODPERA KLADKOSTROJA...
Page 20
TABUĽKA SÚČIASTOK ČÍSLO NÁZOV VEĽKÝ CHRBTOVÝ VANKÚŠ VANKÚŠ SEDACEJ LAVICE VANKUŠ SEDADLA VANKÚŠ ZADNÉHO OPERADLA PRE RUKY MALÝ VANKÚŠ SEDADLA VANKÚŠ PREDÉHO OPERADLA PRE RUKY PENOVÝ VALEC 45*80*250 PENOVÝ VALEC 23*70*140 REŤAZ 6 GUMOVÝ KRÚŽOK LANO ( STREDNÉ) LANO ( SPODNÉ) LANO ( HORNÉ) SKOBA 7 KOLÍK 10*170...
Page 22
KROK 2 1.PRIPOJTE (I) K ČASTI (D) POUŽITE ČASŤ (20) A MONTÁŽE (21) PODĽA OBRÁZKU. 2.PRIPOJTE (J) A ČASŤ (K) TO PART (I) MONTÁŽAMI (19). POTOM VLOŽTE ČASŤ (16). 3.PRIPOJTE (7) K ČASTI (J) A ČASŤ (K). POTOM VLOŽTE ČASŤ (AE) K ČASTI (J) A ČASŤ (K) POUŽITE MONTÁŽE (25). 4.PRIPOJTE (Y) K ČASTI (J) A ČASTI (K) MONTÁŽAMI (29).
Page 23
KROK 3 MONTÁŽ LANKA POZNÁMKA: PRI TÝCHTO KROKOCH BY STE MALI VYŇAŤ KLADKY Y ICH POZÍCIÍ · PRIPOJTE LANKO BEZ BALÓNIKA (11) VEZMITE JEDEN KONIEC LANKA A PRIPOJTE HO K JEDNEJ Y OPOR HRUDI SKRUTKOU M 10*20 A POISTNOU MATICOU (34) PODĽA OBRÁZKU. POTOM VEDTE DRUHÝ...
Page 24
KLADKY Č.1, CEZ KLADKU Č.2, DOLE A OKOLO KLADKY Č.3 VKLADKOSTROJI (X), HORE A OKOLO KLADKY Č.4, OKOLO KLADKY Č.5, ZABEZPEČTE LANKO PRIPOJENÍM K OPORE HRUDI POMOCOU SKRUTKY M10*20 A POISTNEJ MATICE (34) PODĽA OBRÁZKU. · LANKO S JEDNÝM BALÓNIKOM (12)??? ZAČNIE VEDENÍM TOHO KONCA LANKA, KDE NIE JE BALÓNIK OKOLO KLADKY Č.8 V KLADKOSTROJI (X), DOLE A OKOLO KLADKY Č.9 HORE A OKOLO KLADKY Č.10 V KLADKOSTROJI (W), DOLE A OKOLO KLADKY Č.11, HORE A OKOLO KLADKY Č.12, OKOLO KLADKY Č.13, DOLE...
Page 25
Cvičenia na posilňovacej veži Upozornenie: obrázky sú iba orientačné, cviky sú spoločné pre viac druhov veží. Niektoré súčasti táto veža nemá, preto tieto cviky nemôžete vykonávať.
Page 27
Údržba Pravidelne prevádzajte bežnú údržbu stroja na základe vyťaženia stroja minimálne však po 20 hodinách prevádzky. Údržba zahrňuje: 1. Kontrolu všetkých pohyblivých častí stroja (osky, klby prevádzajúce pohyb, atď.), či sú dostatočne premazané. Ak nie, ihneď ich namažte. Doporučujeme bežný olej pre bicykle a šijacie stroje alebo silikonové oleje.
Page 28
Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií...
Page 30
Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś z części). Urządzenie to jest przeznaczone wyłącznie do użytku domowego.
Page 32
TABELA CZĘŚCI NUMER NAZWA ŚRODKOWA PODSTAWA TYLNA PODSTAWA GŁÓWNY NOŚNIK PIONOWY WIERZCHNI NOŚNIK KRZYŻOWY BOCZNY NOŚNIK PIONOWY WIERZCHNI NOŚNIK TYLNY GŁÓWNE OPARCIE ŁAWECZKI NOŚNIK ŁAWECZKI DŹWIGNIA KLATKI PIERSIOWEJ PRAWE RAMIĘ LEWE RAMIĘ PODPARCIE PRAWEGO OPARCIA RĄK PODPARCIE LEWEGO OPARCIA RĄK PODPARCIE SIEDZENIA ROZSZERZENIA DLA NÓG PODPARCIE BLOKU ZŁOŻONEGO...
Page 34
TABELA CZĘŚCI NUMER NAZWA DUŻA PODUSZKA POD PLECY PODUSZKA ŁAWECZKI PODUSZKA SIEDZENIA PODUSZKA TYLNEGO OPARCIA RĄK MAŁA PODUSZKA SIEDZENIA PODUSZKA PRZEDNIEGO OPARCIA RĄK WALEC PIANKOWY 45*80*250 WALEC PIANKOWY 23*70*140 ŁAŃCUCH 6 KRĄŻEK GUMOWY LINKA (ŚRODKOWA) LINKA (DOLNA) LINKA (GÓRNA) ŚRUBA 7 KOŁECZEK 10*170 KOŁECZEK 10*90 KOŁECZEK 10*70...
Page 35
KROK 1 1. POŁĄCZ (A) DO (Z) I DO CZĘŚCI (B) DWOMA ZESTAWAMI DO MONTAŻU (30) JAK POKAZANO NA OBRAZKU 2. POŁĄCZ (C) Z (A) DWOMA ZESTAWAMI DO MONTAŻU (30). POŁĄCZ (E) Z (B) DWOMA ZESTAWAMI DO MONTAŻU (30). 3. WŁÓŻ CZĘŚCI (T) DO (B) I POŁĄĆZ DWOMA ZESTAWAMI DO MONTAŻU (31). WŁÓŻ CZĘŚCI (10) NA CZĘŚCI (T).
Page 36
KROK 2 1. PRZYŁĄCZ (I) DO CZĘŚCI (D) UŻYWAJĄC CZĘŚCI (20) I ZESTAWU DO MONTAŻU (21) JAK POKAZANO NA OBRAZKU. 2. POŁĄCZ (J) I (K) DO CZĘŚCI (I) ZESTAWEM DO MONTAŻU (19). NASTĘPNIE WŁÓŻ CZĘŚCI (16). 3. PRZYŁĄCZ (7) I (J) I CZĘŚĆ (K). NASTĘPNIE WŁÓŻ CZĘŚCI (AE) DO CZĘŚCI (J) A CZĘŚCI (K) UŻYJ DO MONTAŻU (25).
Page 37
KROK 3 MONTAŻ LOINKI UWAGA: PRZY WYKONYWANIU TYCH KROKÓW NALEŻY WYJĄĆ BLOCZKI Z ICH STAŁYCH POZYCJI 1. PRZYŁĄCZ LINKĘ BEZ BALONIKA (11) UCHWYĆ JEDEN KONIEC LINKI I PRZYŁĄCZ GO DO JEDNEGO Z RAMION ŚRUBĄ M10*20 I NAKRĘTKĄ ZABEZPIECZAJĄCĄ (34) WG ILUSTRACJI. NASTĘPNIE PRZEPROWADŹ...
Page 38
DRUGI KONIEC LINKI WOKÓŁ BLOCZKA 1, PRZEZ BLOCZEK 2, NA DÓŁ WOKÓŁ BLOCZKA 3 PRZEZ BLOK ZŁOŻONY (X), NA GÓRĘ I WOKÓŁ BLOCZKA 4, WOKÓŁ BLOCZKA 5. ZABEZPIECZ LINKĘ POŁĄCZENIEM DO RAMIENIA ZA POMOCĄ ŚRUBY M10*20 I NAKRĘTKI ZABEZPIECZAJĄCEJ (34), JAK POKAZANO NA OBRAZKU. 2.
Page 40
Ćwiczenie na atlasie: Uwaga: obrazki są tylko orientacyjne, ćwiczenia te są wspólne dla różnego rodzaju atlasów. Niektórych części atlas ten nie posiada i dlatego ćwiczenia nie mogą być przeprowadzane.
Page 42
Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
Page 43
® HOME GYM MASTER POSEIDON MAS-HG1104 USER´S MANUAL...
PART LIST PART NO. DESCRIPTION Q'TY MIDDLE BASE BACK BASE MAIN VERTICAL BEAM TOP CROSS BEAM SIDE VERTICAL BEAM TOP BACK BEAM SIT UP BENCH MAIN SUPPORT BENCH SUPPORT BEAM PRESS BAR RIGHT CHEST SUPPORT LEFT CHEST SUPPORT RIGHT ARM REST SUPPORT LEFT ARM REST SUPPORT SEAT SUPPORT LEG EXTENSION...
Page 46
PART LIST PART DESCRIPTION Q'TY BIG BACK CUSHION SIT UP BENCH CUSHION SEAT CUSHION BACK ARM REST CUSHION SMALL BACK CUSHION FRONT ARM REST CUSHION LARGE FOAM ROLLER FOAM ROLLER CHAIN RUBBER DOUNT CABLE (MIDDLE) CABLE (DOWN) CABLE (UP) HOOK PIN φ10*170 PIN φ10*90 PIN φ10*70...
Page 47
STEP 1 1. ATTACH PART (A) AND PART (Z) TO PART (B) WITH TWO ASSEMBLIES (28) AS SHOWN. 2. ATTACH PART (C) TO PART (A) WITH TWO ASSEMBLIES (30). ATTACH PART (E) TO PART (B) WITH TWO ASSEMBLIES (30). 3. INSERT PARTS (T) TO PART (B) AND ATTACH THEM WITH TWO ASSEMBLIES (31). INSERT PARTS (10) ONTO PARTS (T).
Page 48
STEP 2 1. ATTACH PART (I) TO PART (D) USE PART (20) AND ASSEMBLY (21) AS SHOWN. 2. ATTACH PART (J) AND PART (K) TO PART (I) WITH ASSEMBLIES (19). THEN INSERT PARTS (16). 3. INSERT PARTS (7) TO PART (J) AND PART (K). THEN INSERT PARTS (AE) TO PART (J) AND PART (K) USE ASSEMBLIES (25).
CABLE ASSEMBLY NOTE: IN ALL STEPS, YOU SHOULD TAKE OUT THE PULLEYS FORM THERE POSITION. 1. CONNECT THE CABLE WITH NO BALL (11) TAKE ONE END OF THE CABLE TO ONE OF CHEST SUPPORT WITH SCREW M10*20 AND LOCK NUT (34) AS SHOWN. THEN THREAD THE OTHER END OF THE CABLE AROUND PULLEY NO.1, OVER PULLEY NO.2, DOWN AND AROUND PULLEY NO.3 IN FLOATING PULLEY BLOCK (X), UP &...
Page 51
STEP 4 ATTACH TWO NET SHELLS (S) TO THE EQUIPMENT WITH ASSEMBLIES (29) AS SHOWN IN THE DRAWING.
Page 52
Exercising on home gym: Important: pictures are only for illustration and use for all types for home gym. Some of exercise can´t be used on this home gym.
Page 55
® HOME GYM MASTER POSEIDON MAS-HG1104 BENUTZERMANUAL...
Page 56
Wir bedanken uns, dass Sie sich für Kauf unseres Produkts entschieden haben. Obwohl wir viel Kraft für Qualitätssicherung jedes unseres Produkts aufwenden, können vereinzelt fehlende oder defekte Teile erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns zum Ersatzzwecke. Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert.
Page 58
TEILELISTE NUMMER BEZEICHNUNG ANZAHL ZENTRALE BASIS HINTERE BASIS VERTIKALE HAUPTSSTÜTZE OBERE KREUZSTÜTZE VERTIKALE SEITENSTÜTZE OBERE HINTERSTÜTZE HAUPTSITZESSTÜTZE SITZESSTÜTZE DRUCKSTÜTZE RECHTE BRUSTSTÜTZE LINKE BRUSTSTÜTZE STÜTZE FÜR RECHTE ARMLEHNE STÜTZE FÜR LINKE ARMLEHNE SITZESSTÜTZE BEINEAUSBREITUNG FLASCHENZUGSTÜTZE STÜTZE FÜR VORDERE ARMLEHNE STÜTZE NETZKAPPE LENKSTANGE BRETT FÜR GEWICHTSEINSTELLUNG OBERES BRETT...
Page 60
TEILELISTE NUMMER BEZEICHNUNG ANZAHL GROSSES RÜCKENPOLSTER BANKPOLSTER SITZESPOLSTER POLSTER FÜR HINTERE ARMLEHNE KLEINES SITZESPOLSTER POLSTER FÜR VORDERE ARMLEHNE SCHAUMSTOFFWALZE 45*80*250 SCHAUMSTOFFWALZE 23*70*140 KETTE 6 GUMMIRING KABEL (ZENTRALES) KABEL (UNTERES) KABEL (OBERES) KARABINERHAKEN 7 BOLZEN 10*170 BOLZEN 10*90 BOLZEN 10*70 BOLZEN 8*55 GROSSE SCHRAUBE + ZWEI UNTERLAGEN + SICHERUNGSMUTTER M16 ROHR 16*130 SCHRAUBE M12*165 + ZWEI UNTERLAGEN + ZWEI SICHERUNGSMUTTERN...
Page 61
SCHRITT 1 1. BEFESTIGEN SIE (A) MIT 2 MONTAGEN (30) AN (Z) UND DANN AN DEM TEIL (B) NACH DEM BILD AN. 2. BEFESTIGEN SIE (C) AN (A) MIT ZWEI MONTAGEN (30) AN. BEFESTIGEN SIE (E) AN (B) MIT ZWEI MONTAGEN (30) AN.
Page 62
SCHRITT 2 1. BEFESTIGEN SIE (I) AN DEM TEIL (D) AN. BENUTZEN SIE DEN TEIL (20) UND DIE MONTAGE (21) NACH DEM BILD. 2. BEFESTIGEN SIE (J) UND (K) AN DEM TEIL (I) MIT DEN MONTAGEN (19) AN. DANACH LEGEN SIE DIE TEILE (16) EIN.
Page 63
SCHRITT 3 KABELMONTAGE HINWEIS: BEI FOLGENDEN SCHRITTEN SOLLTEN SIE DIE ROLLEN AUS IHREN POSITIONEN HERAUSNEHMEN. 1. BEFESTIGEN SIE DAS KABEL OHNE DEN BALL (11) AN. NEHMEN SIE EIN KABELENDE, BEFESTIGEN SIE ES MIT DER SCHRAUBE M10*20 UND DER SICHERUNGSMUTTER (34) AN EINER DER BRUSTSTÜTZEN NACH DEM BILD AN. DANACH FÜHREN SIE DAS ZWEITE KABELENDE DURCH DIE ROLLE NR.1, DURCH DIE ROLLE NR.2, NACH UNTEN UND DURCH DIE ROLLE NR.3 IM FLASCHENZUG (X), NACH OBEN UND DURCH DIE ROLLE NR.4, DURCH DIE ROLLE NR.5, SICHERN SIE DAS KABEL DURCH DIE BEFESTIGUNG AN...
Page 64
GEWICHTSROHR (AC) NACH DEM BILD AN. 3. DAS KABEL MIT ANDERTHALB BALL (13) BEGINNEN SIE MIT DER FÜHRUNG DES KABELS, WO ES DIE HÄLFTE DES BALLS GIBT, DURCH DIE ROLLE NR.14, DURCH DIE ROLLE NR.15, NACH UNTEN UND DURCH DIE ROLLE NR.16 IM FLASCHENZUG (X), NACH OBEN UND DURCH DIE ROLLE NR.17 NACH DEM BILD.
Page 65
Das Training am Fitness Turm Hinweis: Die Bilder dienen nur für Orientierung, die Übungen sind für mehrere Fitness Türme gemeinsam. Manche Teile hat dieser Turm nicht, deswegen können Sie einige Übungen nicht durchführen.
Page 67
Wartung Führen Sie regelmäßig die Wartung des Geräts aufgrund der Belastung des Geräts, mindestens jedoch nach 20 Stunden in Betrieb. Die Wartung umfasst: 1. Die Kontrolle von allen beweglichen Gerätsteilen (der Achse, der die Bewegung übertragenden...
Page 68
Beschreibung der Störung und bestätiges Dokument ϋber Kauf aus. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o..
