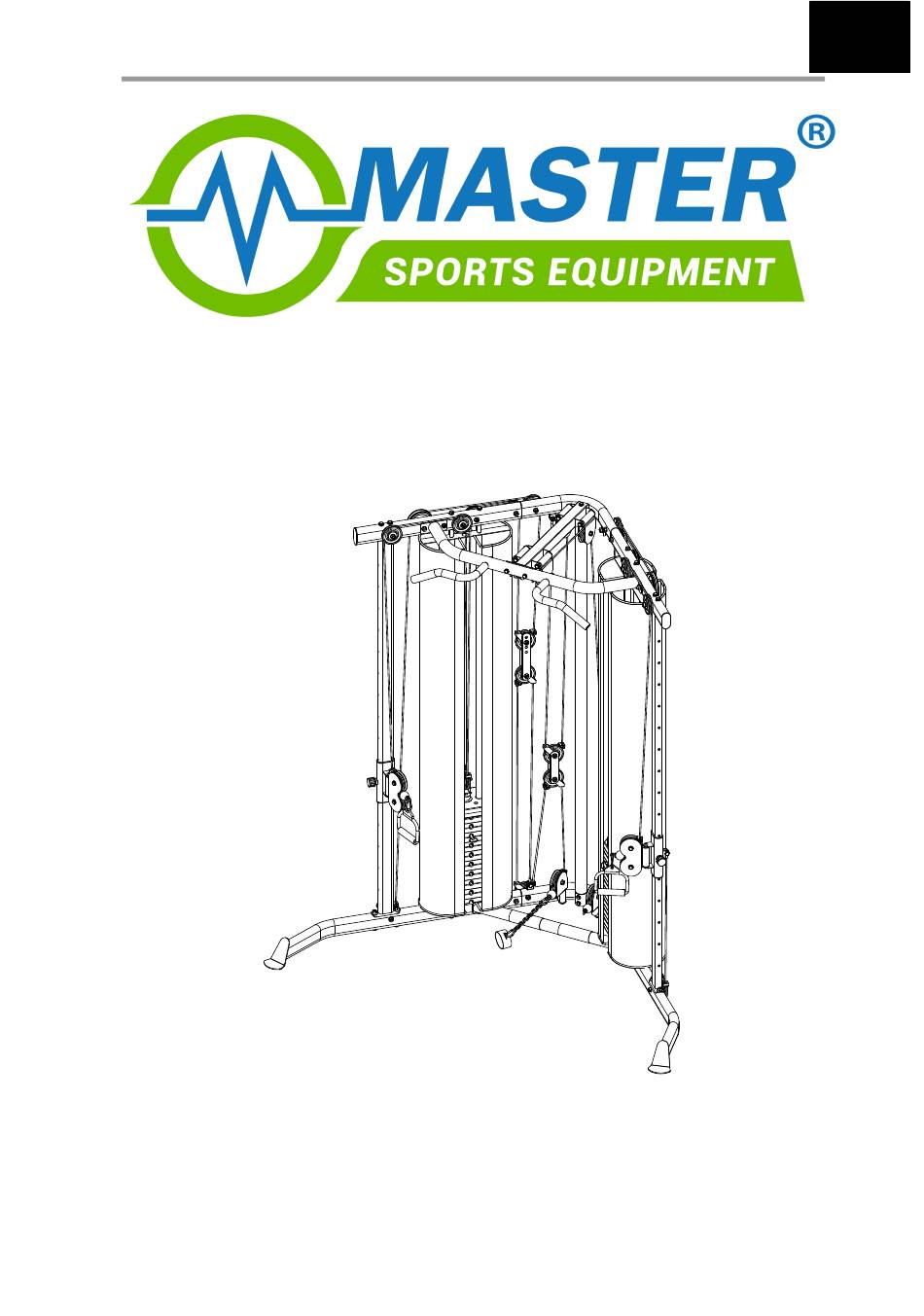

Page 1
ROHOVÁ MULTIFUNKČNÍ POSILOVACÍ VĚŽ MASTER PRÓTEUS Návod k použití...
Page 2
Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití. Základní...
Page 6
Pokyny ke složení Krok 1 15 29 15 29 21 29 12 26 29 30 Připojte pravou základu (C) a levou základnu (AA) ke spojovací základně (A) pomocí (17), (29) a (30). Připojte spojovací tyč (B) k pravé základně (C) a levé základně (AA) pomocí (17), (18), (29) a (30). Připojte otočnou řemenici I (O) ke spojovací...
Page 7
Krok 2 18 21 20 Q 30 19 28 15 29 Nasuňte gumový doraz (3) na vodící tyč (H). Závaží (T) nasuňte na vodící tyč (H), vložte tyč závaží (U) do závaží (T) pomocí šroubu (8). Vrchní závaží (S) nasuňte na vodící tyč (H). Připojte jistící průchodku (V) k tyči závaží (U), a otočnou řemenici IV (R) pomocí...
Page 8
Lano 1 #9 lano protáhněte v tomto směru: a→b→c→d→e→f→g→h→i→j→k...
Page 9
Lano 2 #10 lano protáhněte v tomto směru: l→m→n→o...
Page 10
Lano 3 #11 lano protáhněte v tomto směru: p→q→r→s→t...
Page 11
Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o.
Page 13
Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého nášho výrobku, ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja, kontaktujte nás za účelom jeho nahradenia. Tento stroj je určený výhradne pre domáce použitie. Základné...
Page 17
Pokyny pre zloženie Krok 1 15 29 15 29 21 29 12 26 29 30 • Pripojte pravú základu (C) a ľavú základňu (AA) k spojovacej základni (A) pomocou (17), (29) a (30). • Pripojte spojovaciu tyč (B) k pravej základni (C) a ľavej základni (AA) pomocou (17), (18), (29) a (30). •...
Page 18
Krok 2 18 21 20 Q 30 19 28 15 29 • Nasuňte gumový doraz (3) na vodiacu tyč (H). • Závažie (T) nasuňte na vodiacu tyč (H), vložte tyč závažia (U) do závažia (T) pomocou skrutky (8). • Vrchné závažia (S) nasuňte na vodiacu tyč (H). Pripojte istiacu priechodku (V) k tyči závažia (U), a otočnú remenicu IV (R) pomocou (16), veľké...
Page 19
Lano 1 # 9 lano prevlečte v tomto smere: a → b → c → d → e → f → g → h → i → j → k...
Page 20
Lano 2 # 10 lano prevlečte v tomto smere: l → m → n → o...
Page 21
Lano 3 # 11 lano prevlečte v tomto smere: p → q → r → s → t Údržba Pravidelne prevádzajte bežnú údržbu stroja na základe vyťaženia stroja minimálne však po 20 hodinách prevádzky. Údržba zahrňuje: 1. Kontrolu všetkých pohyblivých častí stroja (osky, klby prevádzajúce pohyb, atď.), či sú dostatočne premazané.
Page 22
Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o.
Page 23
A S S E M B L Y I N S T R U C T I O N S...
PARTS LIST NUMBER DESCRIPTION QUANTITY JOINT BASE JOINT TUBE RIGHT BASE UPRIGHT FRAME ADJUSTMENT TUBE AXES STRAIGHT BEAM GUIDE ROD TOP JOINT TUBE TOP CROSS BEAM JOINT BEAM JOINT ROD ADJUSTABLE PULLEY BLOCK PULLEY BLOCK SWIVEL PULLEY BLOCK (I) SWIVEL PULLEY BLOCK (II) SWIVEL PULLEY BLOCK (III) SWIVEL PULLEY BLOCK (IV) TOP PLATE...
Page 26
HEX HEAD BOLT M10*60 HEX HEAD BOLT M10*70 HEX HEAD BOLT M10*75 HEX HEAD BOLT M10*80 HEX HEAD BOLT M10*85 HEX HEAD BOLT M10*70 SQUARE NECK BOLT M10*95 HEX HEAD BOLT M10*95 R-WASHER 8 BIG WASHER 8 R-WASHER 10 WASHER 10 LOCK NUT M10 LOCK NUT M8 BIG WASHER-12...
Page 27
ASSEMBLY INSTRUCTIONS STEP 1 15 29 15 29 21 29 12 26 29 30 1. Attach right base (C) and left base (AA) to joint base (A) with (17), (29) and (30). 2. Attach joint tube (B) to right base (C) and left base (AA) with (17), (18), (29) and (30). 3.
Page 28
18 21 20 Q 30 19 28 15 29 1. Slide rubber donut (3) onto guide rod (H). 2. Slide weight plate (T) onto guide rod (H), insert selector rod (U) into weight plate (T) with pin (8). 3. Slide top plate (S) onto guide rod (H), attach secure bushing (V) to selector rod (U), and attach swivel pulley block IV (R) with (16) and big washer (32) to selector rod (U) as shown.
Page 29
CABLE 1 #9 cable: from a→b→c→d→e→f→g→h→i→j→k...
