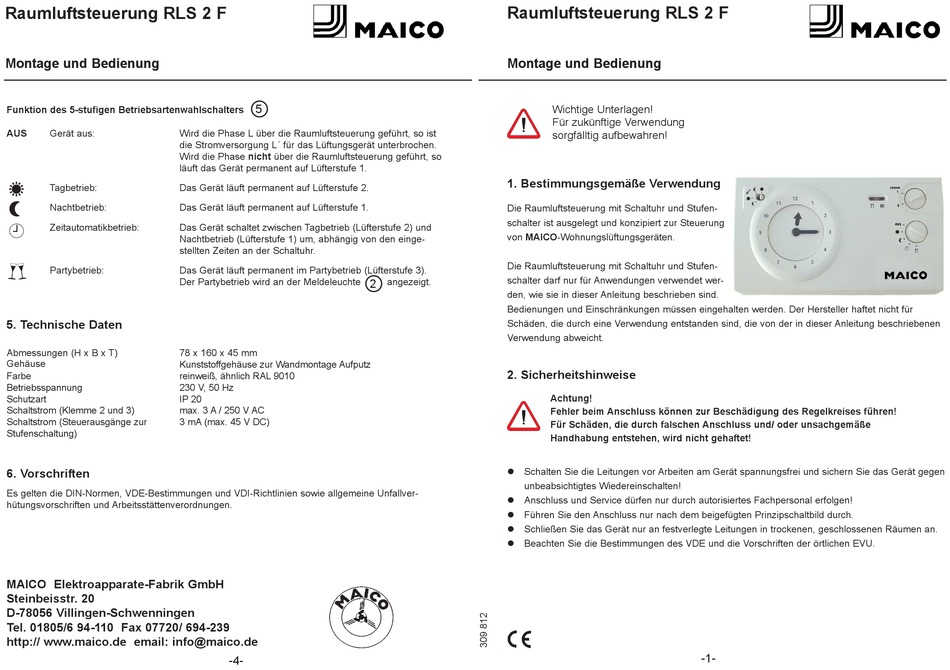

Raumluftsteuerung RLS 2 F
Montage und Bedienung
Funktion des 5-stufigen Betriebsartenwahlschalters
AUS Gerät aus: Wird die Phase L über die Raumluftsteuerung geführt, so ist
die Stromversorgung L´ für das Lüftungsgerät unterbrochen.
Wird die Phase nicht über die Raumluftsteuerung geführt, so
läuft das Gerät permanent auf Lüfterstufe 1.
Tagbetrieb: Das Gerät läuft permanent auf Lüfterstufe 2.
Nachtbetrieb: Das Gerät läuft permanent auf Lüfterstufe 1.
Zeitautomatikbetrieb: Das Gerät schaltet zwischen Tagbetrieb (Lüfterstufe 2) und
Nachtbetrieb (Lüfterstufe 1) um, abhängig von den einge-
stellten Zeiten an der Schaltuhr.
Partybetrieb: Das Gerät läuft permanent im Partybetrieb (Lüfterstufe 3).
Der Partybetrieb wird an der Meldeleuchte
5. Technische Daten
Abmessungen (H x B x T) 78 x 160 x 45 mm
Gehäuse
Kunststoffgehäuse zur Wandmontage Aufputz
Farbe reinweiß, ähnlich RAL 9010
Betriebsspannung 230 V, 50 Hz
Schutzart IP 20
Schaltstrom (Klemme 2 und 3) max. 3 A / 250 V AC
Schaltstrom (Steuerausgänge zur 3 mA (max. 45 V DC)
Stufenschaltung)
6. Vorschriften
Es gelten die DIN-Normen, VDE-Bestimmungen und VDI-Richtlinien sowie allgemeine Unfallver-
hütungsvorschriften und Arbeitsstättenverordnungen.
MAICO Elektroapparate-Fabrik GmbH
Steinbeisstr. 20
D-78056 Villingen-Schwenningen
Tel. 01805/6 94-110 Fax 07720/ 694-239
http:// www.maico.de email: info@maico.de
5
angezeigt.
2
-4-
Raumluftsteuerung RLS 2 F
Montage und Bedienung
Wichtige Unterlagen!
Für zukünftige Verwendung
sorgfälltig aufbewahren!
1. Bestimmungsgemäße Verwendung
Die Raumluftsteuerung mit Schaltuhr und Stufen-
schalter ist ausgelegt und konzipiert zur Steuerung
von MAICO-Wohnungslüftungsgeräten.
Die Raumluftsteuerung mit Schaltuhr und Stufen-
schalter darf nur für Anwendungen verwendet wer-
den, wie sie in dieser Anleitung beschrieben sind.
Bedienungen und Einschränkungen müssen eingehalten werden. Der Hersteller haftet nicht für
Schäden, die durch eine Verwendung entstanden sind, die von der in dieser Anleitung beschriebenen
Verwendung abweicht.
2. Sicherheitshinweise
Achtung!
Fehler beim Anschluss können zur Beschädigung des Regelkreises führen!
Für Schäden, die durch falschen Anschluss und/ oder unsachgemäße
Handhabung entstehen, wird nicht gehaftet!
l Schalten Sie die Leitungen vor Arbeiten am Gerät spannungsfrei und sichern Sie das Gerät gegen
unbeabsichtigtes Wiedereinschalten!
l Anschluss und Service dürfen nur durch autorisiertes Fachpersonal erfolgen!
l Führen Sie den Anschluss nur nach dem beigefügten Prinzipschaltbild durch.
l Schließen Sie das Gerät nur an festverlegte Leitungen in trockenen, geschlossenen Räumen an.
l Beachten Sie die Bestimmungen des VDE und die Vorschriften der örtlichen EVU.
