Textron Klauke K230 Instruction Manual

Auf dem Knapp 46
D-42855 Remscheid
________________________________________________________________________________________________________________
Bedienungsanleitung

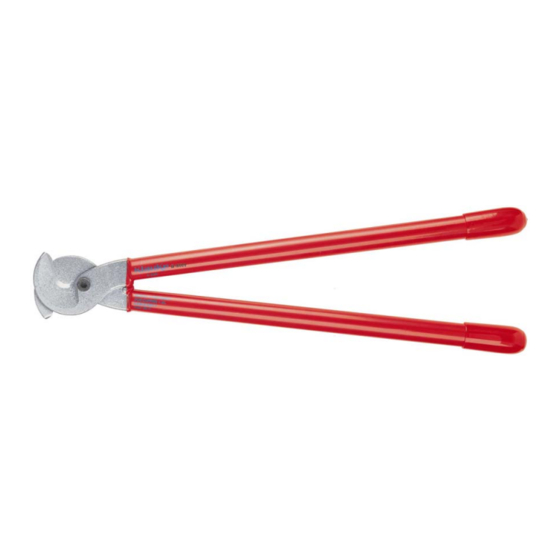

Kabelscheren K230/K250
1. Allgemeine Hinweise
Vor Benutzung Ihrer Kabelschere lesen Sie sich die Bedienungsanleitung sorgfältig
durch.
2. Technische Daten
Gewicht:
Länge:
Schneiddurchmesser: 30 mm
- Temperaturbereich:
- Isolation:
- Anwendung:
3. Bestimmungsgemäße Verwendung
Die Kabelschere ist zum Schneiden von unter Spannung stehenden Kabeln und
Leitungen bis AC 1000 V (Wechselspannung) und DC 1500 V (Gleichspannung)
geeignet. Beim Arbeiten an unter Spannung stehenden Kabeln und Leitern müssen
entsprechende Vorkehrungen (z.B. nach DIN EN 50110) getroffen werden.
4. Erläuterung des Anwendungsbereiches
Unsere mechanische Kabelschere vom Typ K230/K250 ist geeignet zum Schneiden von
unter Spannung stehenden Erd-, Kunststoff und Gummikabeln aus Cu und Al.
Achtung
Die Kabelschere ist nicht zum Schneiden von Stahl oder Stahldraht geeignet.
5. Wartung
Die Kabelschere ist nach jedem Gebrauch zu reinigen und die Bolzenverbindung ist
leicht einzuölen.
WE.3227 Version 1.b
K 230
2,1 kg
600 mm
(z.B. 4 x 35 mm² NYY)
-20°C to +70°C
nach DIN EN 60900, IEC 900
bis max. 1.000 V AC
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
K 250
3,7 kg
810 mm
50 mm
(z.B. 4 x 120 mm² NYY)
 1/99
