Bedienungsanleitung
Instruction Manual
K 106/1 & 2
WE.3347_C Version 1.c
Auf dem Knapp 46
D-42855 Remscheid
________________________________________________________________________________________________________________
Bedienungsanleitung
Instruction Manual
K 106/1 & 2
WE.3347_C Version 1.c
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
7/01
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
7/01
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Textron Klauke K106/1

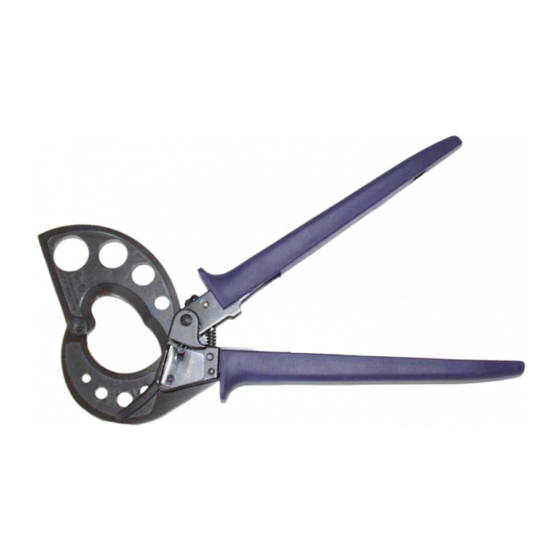

Summary of Contents for Textron Klauke K106/1

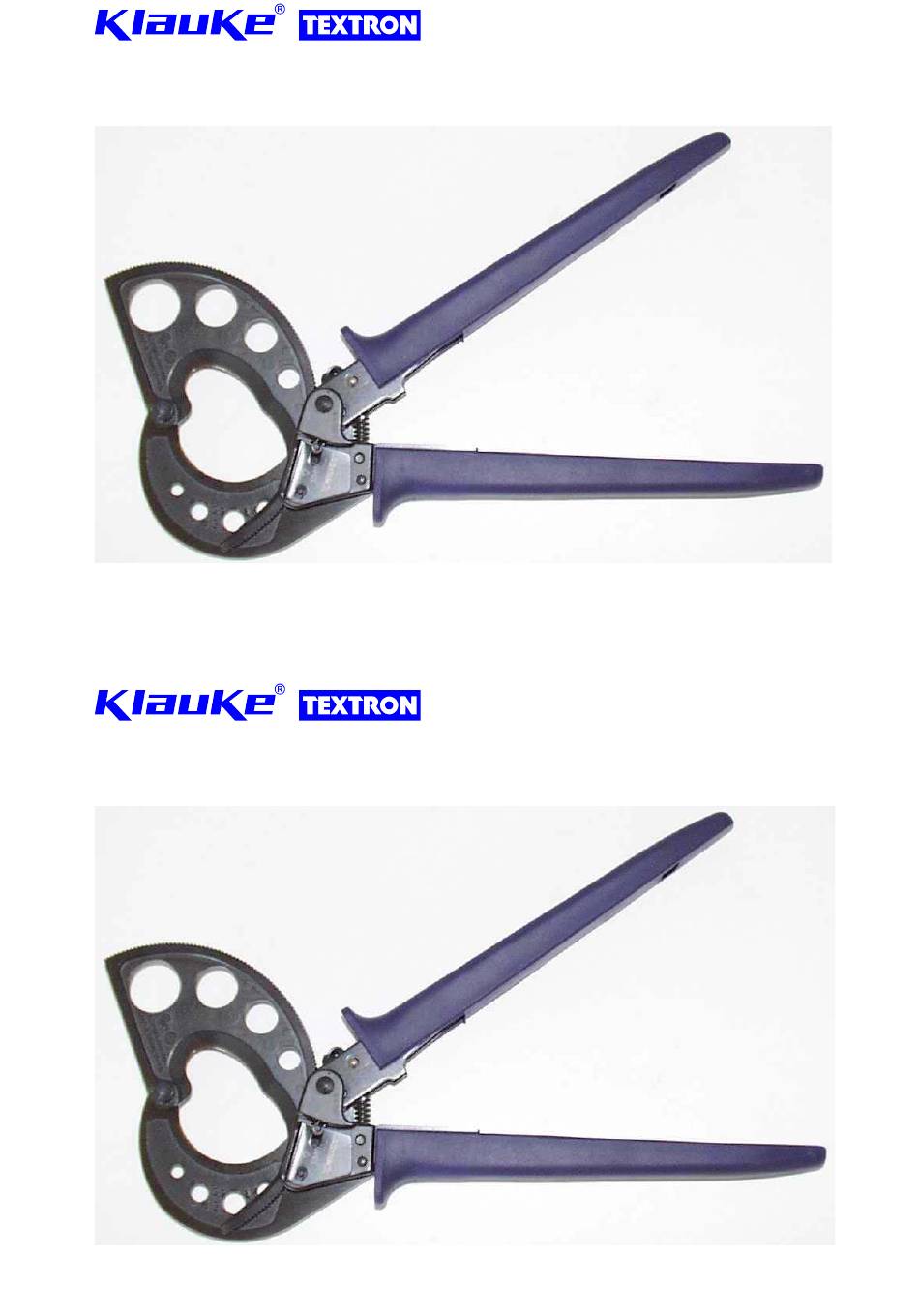

- Page 1 Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 ________________________________________________________________________________________________________________ Bedienungsanleitung Instruction Manual K 106/1 & 2 7/01 WE.3347_C Version 1.c Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 ________________________________________________________________________________________________________________ Bedienungsanleitung Instruction Manual K 106/1 &...
- Page 2 Bedienungsanleitung K 106/1 & 2 Seite 2 ___________________________________________________________________________ Abb. 1 Pos. 3 Pos. 1 Pos. 4 Pos. 2 Bedienungsanleitung K 106/1 & 2 Seite 2 ___________________________________________________________________________ Abb. 1 Pos. 3 Pos. 1 Pos. 4 Pos. 2...
-
Page 3: Gewährleistung
Bedienungsanleitung K 106/1 & 2 Seite 3 ___________________________________________________________________________ 1. Einleitung Vor Verwendung Ihres Schneidwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Werkzeug ausschließlich für den bestimmungsgemäßen Gebrauch. 2. Gewährleistung Die Gewährleistung bei sachgemäßer Bedienung beträgt 12 Monate ab Lieferdatum. 3. - Page 4 Bedienungsanleitung K 106/1 & 2 Seite 4 ___________________________________________________________________________ Anschließend wird das Schwenkmesser (Pos.-Nr. 3) um das Kabel herumgeführt bis die Zähne wieder in die Ratsche eingreifen. Die Messer werden so weit geschlossen, bis die Schneiden mit dem Kabel in Berührung kommen. Im nächsten Schritt werden die Handgriffe (Pos.-Nr.
- Page 5 Bedienungsanleitung K 106/1 & 2 Seite 5 ___________________________________________________________________________ 3.2. Erläuterung des Anwendungsbereiches Unser mechanisches handgeführtes Schneidwerkzeug vom Typ K 106 ist geeignet zum Schneiden von Erd-, Kunststoff und Gummikabeln aus Cu und Al. Achtung Die Kabelschere ist nicht zum Schneiden von Stahl oder Stahldraht geeignet. Achtung Es dürfen keine unter Spannung stehenden Teile geschnitten werden.
-
Page 6: Technische Daten
Bedienungsanleitung K 106/1 & 2 Seite 6 ___________________________________________________________________________ 4. Technische Daten K106/1 K106/2 Gewicht: ca. 0,600 kg ca. 0,840 kg Länge: ca. 250 mm ca. 300 mm max. 32 mm ∅ max. 54 mm ∅ Schneidbereich: (z.B. 4x35 mm² NAYY) (z.B. -
Page 7: Warranty
Instruction manual K 106/1 & 2 page 7 ___________________________________________________________________________ 1. Introduction Attention Before starting to use the tool please read the instruction manual carefully. Use this tool exclusively for its determined use. 2. Warranty If correct operation is guaranteed our warranty is 12 months from the time of delivery. 3. - Page 8 Instruction Manual K 106/1 & 2 page 8 ___________________________________________________________________________ Afterwards the swivel blade (Pos. 3) is guided around the cable until the teeth engage with the ratchet. The blades will be closed until the cutting edges contact the cable. Open the handles (Pos. 1). When closing the handles afterwards the blades penetrate the cable.
- Page 9 Instruction Manual K 106/1 & 2 page 9 ___________________________________________________________________________ 3.2. Explanation of the application range Our mechanical hand guided cutting tool type K 106 is suitable for cutting earth, plastic and rubber cables from copper and aluminium. Attention Do not cut steel or steel strands. Attention Do not cut live parts.
-
Page 10: Technical Data
Instruction Manual K 106/1 & 2 page 10 ___________________________________________________________________________ 4. Technical data Type K106/1 K106/2 Weight: approx. 0,600 kg approx. 0,840 kg Length: approx. 250 mm approx. 300 mm max. 32 mm ∅ max. 54 mm ∅ Cutting range: (e.g. 4x35 mm² NAYY) (e.g.
