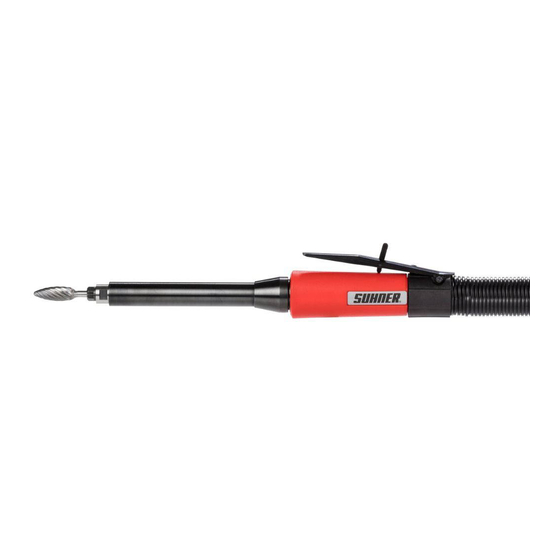

SUHNER LSC 28 Operating Instructions Manual

Betriebsanleitung
Druckluft Geradeschleifer
Druckluft Winkelschleifer
LSC 28 LLC 28
Technische Daten :
Betriebsdruck * :
Leerlaufdrehzahl:
LSC28 /LLC28:
LWC21:
Leistung:
Luftverbrauch bei Volllast: 0.6m
Luftverbrauch im Leerlauf:
LSC28 / LLC 28 / LWC 21:
Luftschlauch i.ø:
Schalldruckpegel
ISO 15744
LLC 28
LSC 28
LWC 21
Vibration
ISO 8662
LSC28 /LLC28
LWC21
Gewicht o. Schl.:
LSC28 :
LLC28 :
LWC21 :
Ölereinstellung *: 2-3Tropfen/min
*Bei Vollast kontrollieren d.h. ca. bei
halber Drehzahl (der statische Druck
darf dabei 7.5 bar nicht überschrei-
ten).
Betriebsbedingungen
Die Maschine ist für einen Betriebs-
druck von 6 bar bei Vollast ausge-
legt. Ein geringerer Betriebsdruck
vermindert Leistung und Drehzahl,
ein wesentlicher Überdruck führt zu
vorzeitigem Verschleiss und üb-
erhöhter Drehzahl.
Voraussetzung für gute Leistung
und maximale Lebensdauer ist
saubere, trockene und geölte
Druckluft. Es ist eine 1/2 "Wartungs-
einheit möglichst 3 m, jedoch nicht
weiter als 5 m von der Maschine
Operating instructions
Pneumatic straight grinder
Pneumatic angle grinder
LWC 21 LSC 28
Technical details :
6 bar
Operating pressure * :
Free speed:
28'000 min
-1
LSC28 /LLC28:
20'000 min
-1
LWC21:
370 Watt
Power:
/min
3
Air consumpt. at full load: 0.6m
Air consumption at no load:
/min LSC28 / LLC 28 / LWC 21:
3
0.6m
8 mm
Inside dia. of hose:
Sound pressure level
according ISO 15744
80 dB(A) LLC 28
79 dB(A) LSC 28
83 dB(A) LWC 21
Vibration according
ISO 8662
<2,5 m/s 2 LSC28 /LLC28
2
<2,5 m/s LWC21
Weight ex. Hose:
0.60 kg
LSC28 :
0.81 kg
LLC28 :
0.71 kg
LWC21 :
Oil regulation approx *: 2-3drops/min
*To be checked at full load, i. e. at
about half-speed (the steady
pressure must not exceed 7.5 bar).
Operating conditions
This tool is designed for an operating
pressure of 6 bar at full load.
Pressure less than this will reduce
output and speed, while appreciably
higher pressure will lead to
premature wear and excessive
speed.
Clean, water-free and lubricated air
is essential for good performance
and long machine life. A 1/2-in
maintenance unit must be provided
3 m(10 ft) if possible, but not more
than 5 m(16.6 ft), away from the tool.
LLC 28 LWC 21
6 bar
28'000 min
-1
20'000 min
-1
370 Watt
/min
3
/min
3
0.6m
8 mm
80 dB(A)
79 dB(A)
83 dB(A)
<2,5 m/s
<2,5 m/s
0.60 kg
0.81 kg
0.71 kg
Instructions de service
Meuleuse droite à air comprimé
Meuleuse d'angle à air comprimé
LSC 28 LLC 28
Caractéristiques techniques :
Pression * :
Vitesse à vide:
LSC28 /LLC28:
LWC21:
Puissance:
Consomm. d'air en char.: 0.6m
Consommation d'air à vide:
LSC28 / LLC 28 / LWC 21:
Tuyau(ø interieur):
Niveau de pression acoustique
ISO 15744
LLC 28
LSC 28
LWC 21
Vibration
ISO 8662
2 LSC28 /LLC28
2
LWC21
Poids s. Tuyau:
LSC28 :
LLC28 :
LWC21 :
Régulateur d'huile *:
*A contrôler en charge, c'est-à-dire à
vitesse réduite de moitié (la pression
statique ne doit alors pas dépasser
7.5 bar).
Conditions de fonctionnement
La machine est conçue pour une
pression de travail de 6 bars à pleine
charge. Une pression plus faible se
traduit par une perte de puissance et
de vitesse, tandis qu'une
surpression importante conduit à
une usure prématurée et à une
vitesse de rotation excessive.
Pour assurer une puissance
correcte et une durée d'utilisation
maximum, il faut que la machine
fonctionne avec de l'air comprimé
propre, sec et lubrifié. Prévoir une
LWC 21
6 bar
28'000 min
-1
20'000 min
-1
370 Watt
/min
3
/min
3
0.6m
8 mm
80 dB(A)
79 dB(A)
83 dB(A)
<2,5 m/s 2
2
<2,5 m/s
0.60 kg
0.81 kg
0.71 kg
2-3gouttes/min
