JETStream PURO Compact Translation Of Installation And Operating Instructions page 8

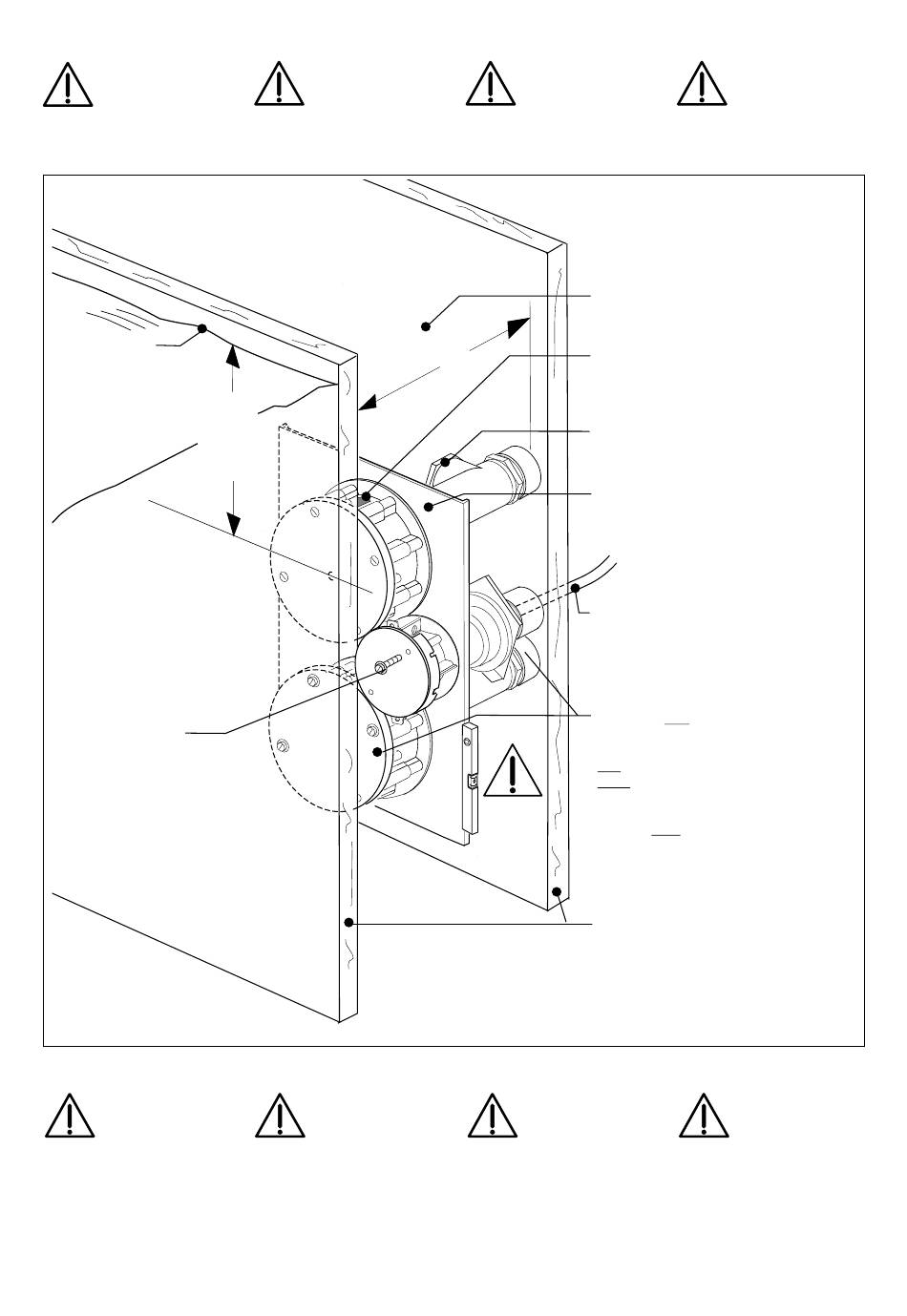

2.2 Einsetzen des Rohbauteils in
die Schalung (Bild 2)
Schrauben Sie das
Düsenmantelgehäuse
so in die Schalung, daß
das rote Schild mit
Text „oben" nach oben
zeigt.
2
Wasserspiegel
water level
livello dell' acqua
niveau d'eau
opt. 300
min. 250
max. 350
Zylinderkopfschraube
cylinder screw
viti a testa cilindrica
vis à tête cylindrique
Abmessungen in mm / dimensions in mm
dimensioni in mm / dimensions en mm
WARNUNG!
Zum Verkleben der
Kunststoffteile bitte
nur Kleber verwenden,
der auch zum Kleben
von ABS geeignet ist.
2.2 Installing the wall fitting in con-
crete shuttered pools (Fig. 2)
Position the wall
fitting ensuring that
the red label ,,Oben"
(TOP) is on top and
the cast lug upper-
most.
WARNING!
Please use only glue
that is made also for
the usage together
with ABS.
2.2 Installazione di pezzi grezzi
nell'armatura (Fig. 2)
Avviti così il pezzo
grezzo nella cassafor-
ma con l'insegna
rossa con testo"oben"
verso alto.
Beton /
24
Schild "oben" /
etichetta "superior" /
Stopfen 2" /
tappo 2" /
Rohbauteil PURO Compact
installation kit PURO
pezzo grezzo PURO
pièce à sceller PURO
Kabelschutzschlauch
Protective sleeve
Tubo flessibile di
protezione del cavo
Gaine de protection du câble
Schutzplatte
Betonieren entfernen
remove the protection cover
after
ritirare
cementare
retier le couvercle de
protection
Schalbrett /
tavola de armanento /
ATTENZIONE!
Si prega di utilizzare
Per l'incollaggio delle
parti in plastica unico
collante che è anche
adatto per l'incollaggio
ABS.
8
2.2 Montage des pièces à sceller
dans le coffrage (image 2)
Positionner la pièce à
sceller dans le coffra-
ge de telle manière que
l'étiquette rouge „haut"
(Oben) se trouve en
haut à la verticale.
concrete / cemento / béton
label "above"
étiquette „haut"
stopper 2"
bouchon 2"
Compact
Compact
Compact
nach dem
pouring concrete
la panello protezione
après avoir bétonné
shuttering
planche de coffrage
ATTENTION!
S'il vous plaît utiliser
Pour le collage des
pièces en plastique ne
colle qui convient éga-
lement pour le collage
ABS.
