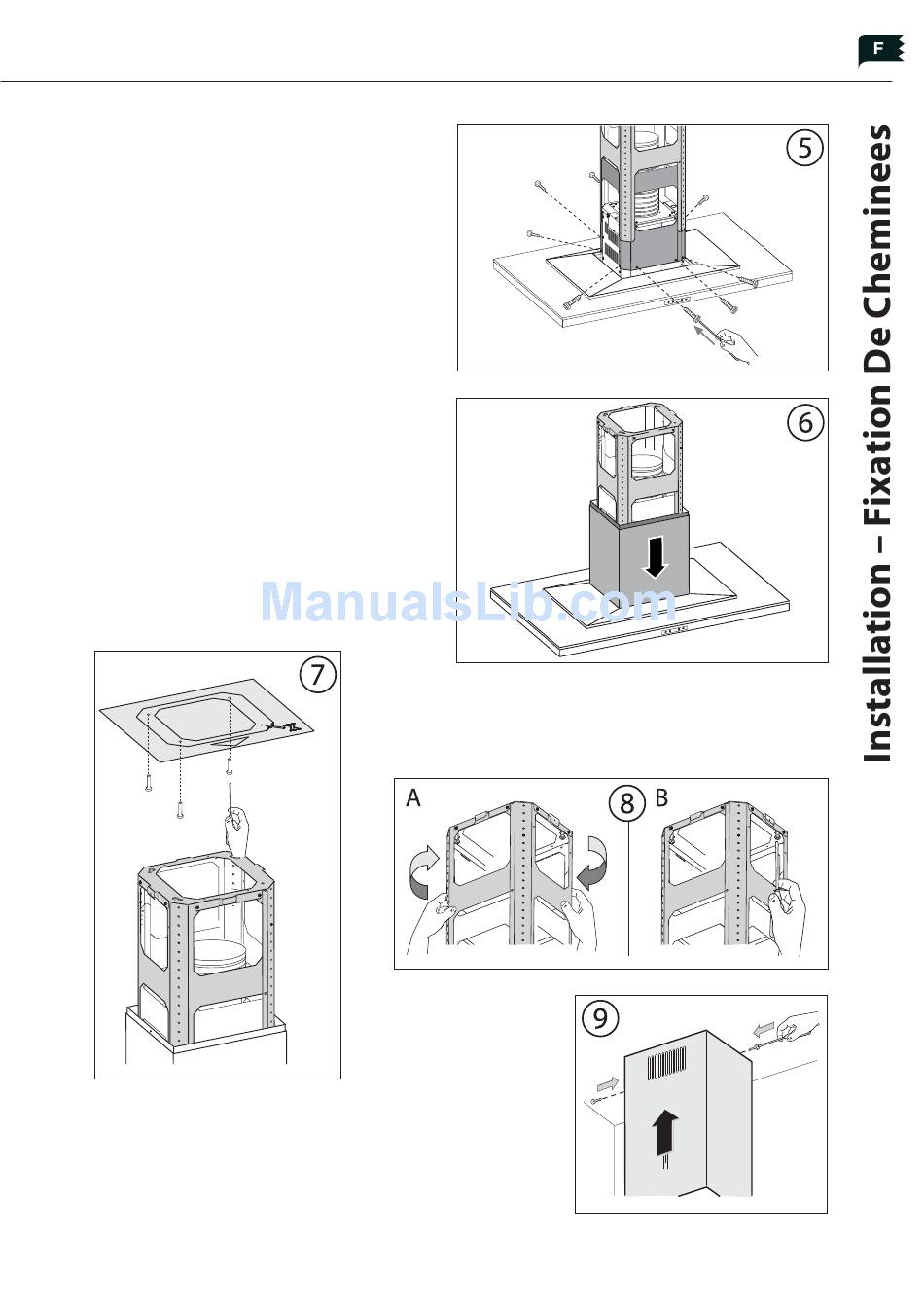

- Eff ectuer les 4 trous au plafond et
visser (3) vis sans les serrer comp-
lètement et en prenant garde de
ne pas insérer la vis dans le trou
marqué par un X sur le gabarit de
forure. Fig. 7
6. Soulevez la hotte vers le haut et
procédez à l'alignement du cadre
de support supérieur avec les (3)
vis précédemment fi xées au pla-
fond.
- Faire une petite rotation pour l'en-
castrement. Fig. 8A. Visser la qua-
trième vis X et serrer les 3 autres
qui restent pour permettre le blo-
cage défi nitif de la partie supérieu-
re de la structure. Fig. 8B
8. Vérifi ez que le conduit sortant de la hotte est
bien relié au conduit du grenier pour l'évacua-
tion extérieure.
7. Prendre le conduit de fumées supérieur et le fi xer
à la structure à l'aide des (2) vis. Fig. 9
- 7 -
