Quax HIP 05 05 32 Series Manual page 18

HIP
Quax
First dreams
®
First steps

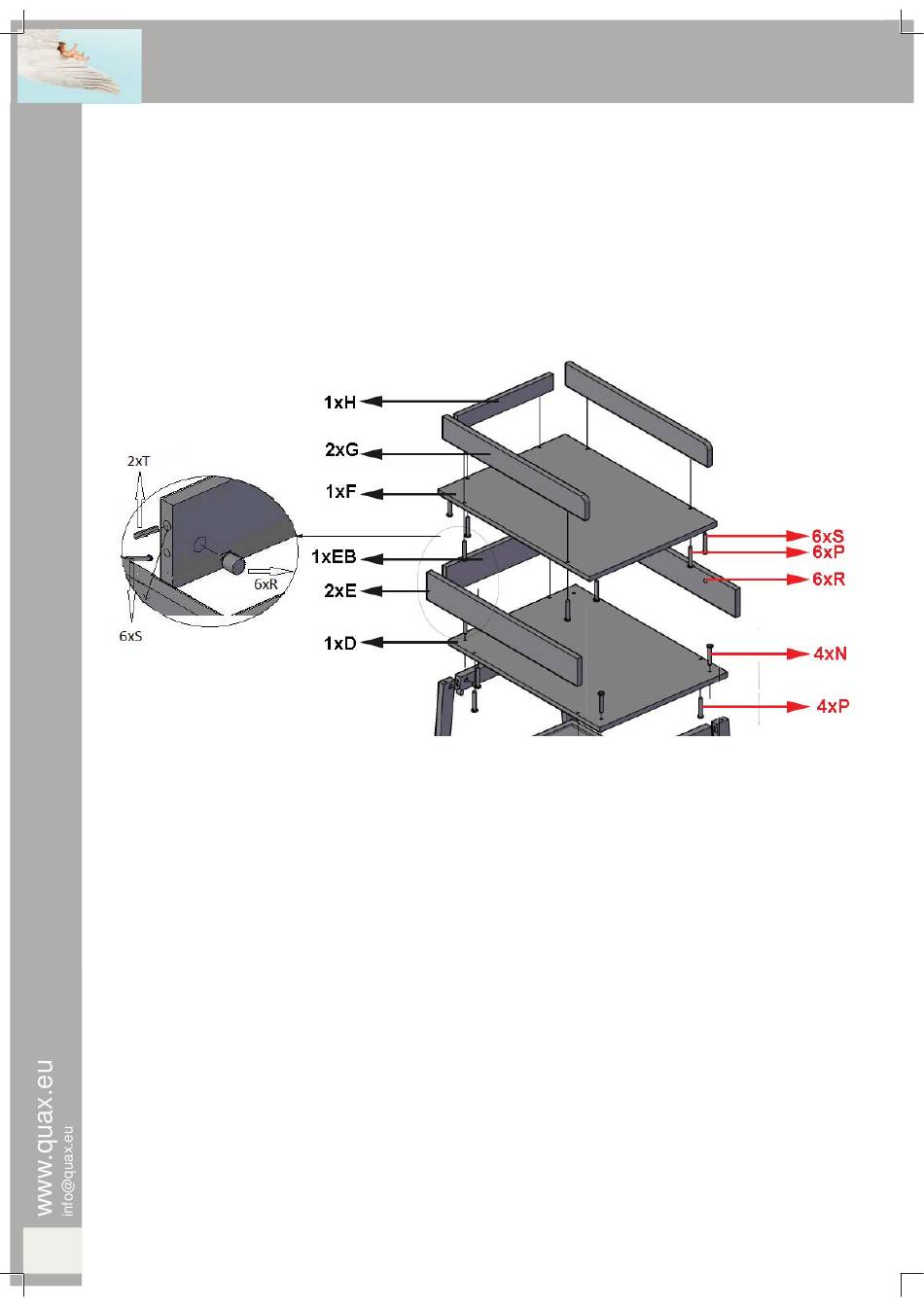

Schritt 2 : Verwenden Sie den Rahmen von Schritt 1, die Obenplatte D, vier Bolzen N, die Rückseite EB,
beide Seiten E, zehn Holzschrauben P, zwei Holzdübel T, das Deckblatt F, sechs Verbindungsbolzen S, sechs
Exzenter R, die Rückseite H und beide Stützprofi le G
Stellen Sie die Obenplatte (D) auf die Bohrungen des Rahmens, drücken Sie vier Bolzen (N) in die Bohrungen
der Obenplatte und in die zylindrischen Muttern der Füße anziehen. Eine Verbindungsbolze (S) in den Bohrun-
gen der Seiten (E) anziehen. Drücken Sie einen Holzdübel (T) in die obere Bohrung an den Enden der Rückseite
(EB). Drücken Sie zwei Exzenter (R) in die Löcher auf der Innenseite des Rückens. Drûcken Sie die Seiten mit
ihren Verbindungsbolzen in die Bohrungen und über die Holzdübel der Rückseite. Die Exzenter anziehen. Setzen
Sie diese Konstruktion auf die Bohrungen der Oberplatte. Drücken Sie vier Holzschrauben (P) durch die Löcher
an der Unterseite der Oberplatte und in die Seiten und die Rückseite anziehen. Drücken Sie vier Exzenter (R) in
die Bohrungen an der Innenseite der Seiten (E).
Vier Verbindungsbolzen (S) in den Bohrungen an der Unterseite der Abdeckplatte (F) anziehen. Stellen Sie
die Rückseite (H) mit ihren Bohrungen auf die Löcher der Rückseite der Abdeckplatte. Drücken Sie zwei Holz-
schrauben (P) durch die Bohrungen an der Unterseite der Abdeckplatte und in der Rückseite anziehen. Wieder-
holen Sie diesen Vorgang mit beiden Stützprofi len (G) und vier Holzschrauben (P). Drücken Sie die montierte
Wickelplatte mit ihren Verbindungsbolzen in die Löcher im Schubladehalter und die Exzenter in den Seiten (E)
anziehen.
18
with drawer 05 05 32xx
Luiertafel
Wickeltisch
Table à langer
Diaper table
