Quax HIP 05 05 32 Series Manual page 17

HIP
with drawer 05 05 32xx
4. Zusammenbau der Wickeltisch

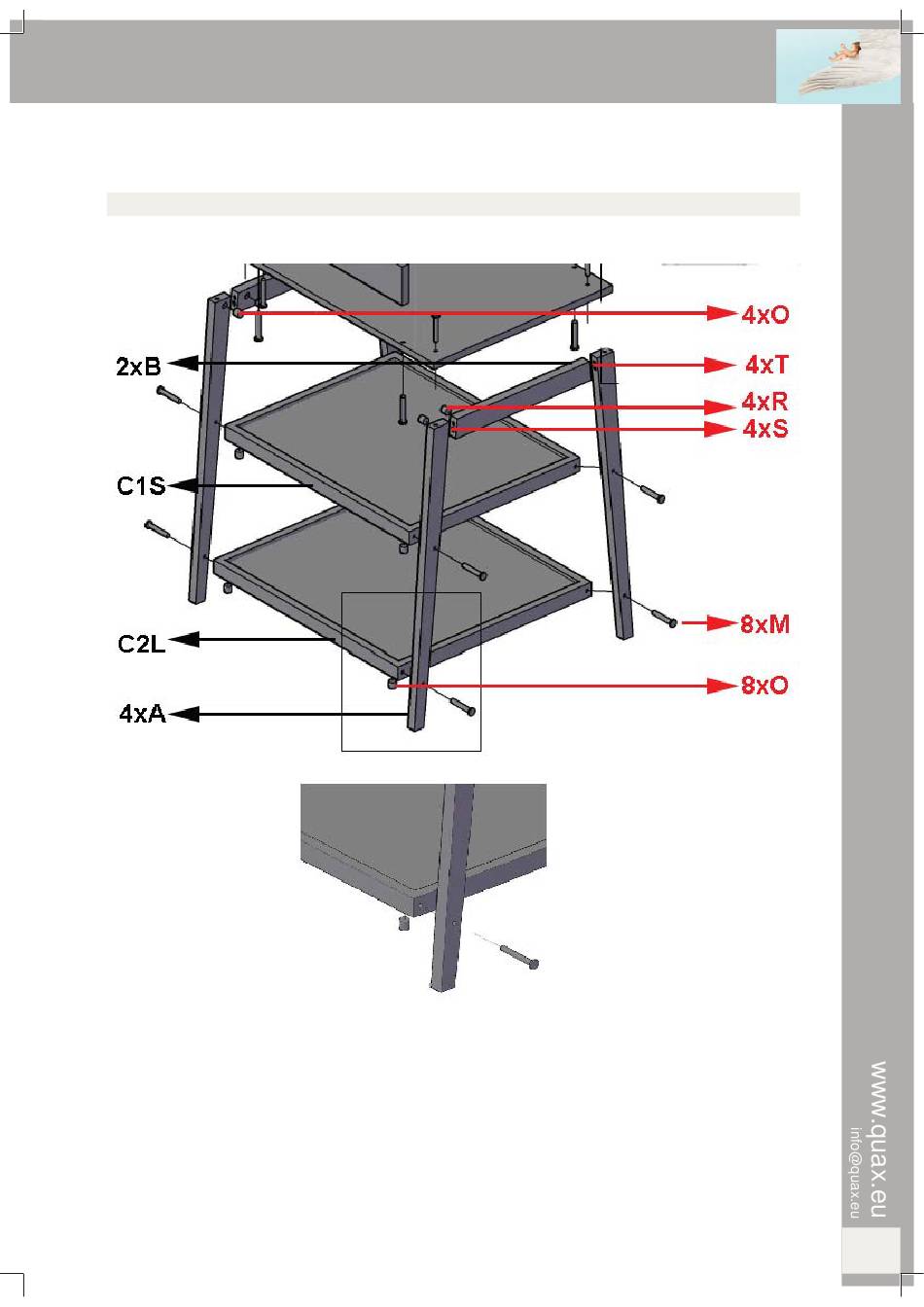

Schritt 1 : Verwenden Sie beide Querstangen B, vier Holzdübel T, die vier Füße A, die Regale C1S und
C2L, vier Exzenter R, vier Verbindungsbolzen S, zwölf Zylindermuttern
Drücken Sie zwei Holzdübel (T) in die unteren Bohrungen an den Enden der beiden Querstangen (B).
Drücken Sie zwei Exzenter (R) in die Bohrungen an der Innenseite der Querstangen. Eine Verbindungs-
bolze (S) in der Öffnung an der Innenseite jedem Fuß (A) anziehen. Drücken Sie die Querstangen mit
ihren Holzdübeln in die Bohrung und über den Verbindungsbolzen von zwei Füße. Drücken Sie die an-
deren Füße mit ihrem Verbindungsbolzen in die Bohrung und über den Holzdübel der Querträger. Die
Exzenter anziehen. Drücken Sie acht zylindrische Muttern (O) in die Bohrungen an der Unterseite der
Regale. Legen Sie die Regale zwischen die Füße, C1S oben und C2L unten. Drücken Sie die Bolzen (M)
in die Bohrungen an der Vorderseite der Füße und in die Muttern anziehen. Drücken Sie vier zylindrische
Muttern (O) in die Bohrungen an der Oberseite der Füße.
Luiertafel
Wickeltisch
O und acht Bolzen
Table à langer
Diaper table
Quax Quax
First dreams First dreams
® ®
First steps First steps
M
17
