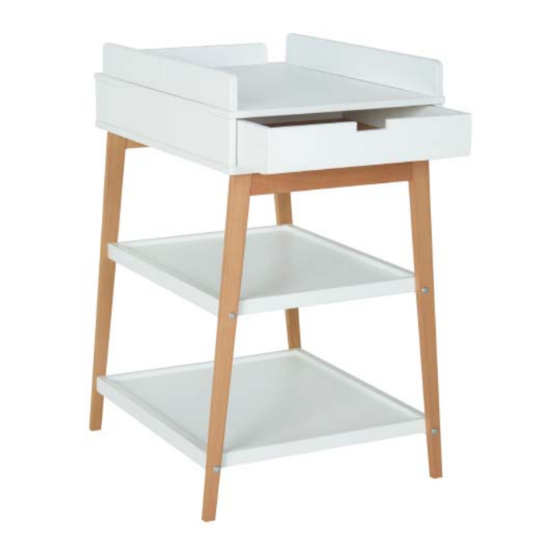

Diaper table with drawer
Hide thumbs
Table of Contents
  • Garantie
  • Information Produit
  • Liste des Pièces Détachées
  • Product Information
  • Parts List

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HIP
with drawer
Handboek Manuel
V1.2 Oct 2018
Type 1 : for children with a body weight no more than 11 kg and a maximum age of 12 months
Luiertafel
05 05 32xx
Wickeltisch
Bauanleitung
Manual
To be used with changing cushion 54102-EU-xx
Table à langer
Diaper table
Tested by Notifi ed Bodies
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
Quax
First dreams
®
First steps
