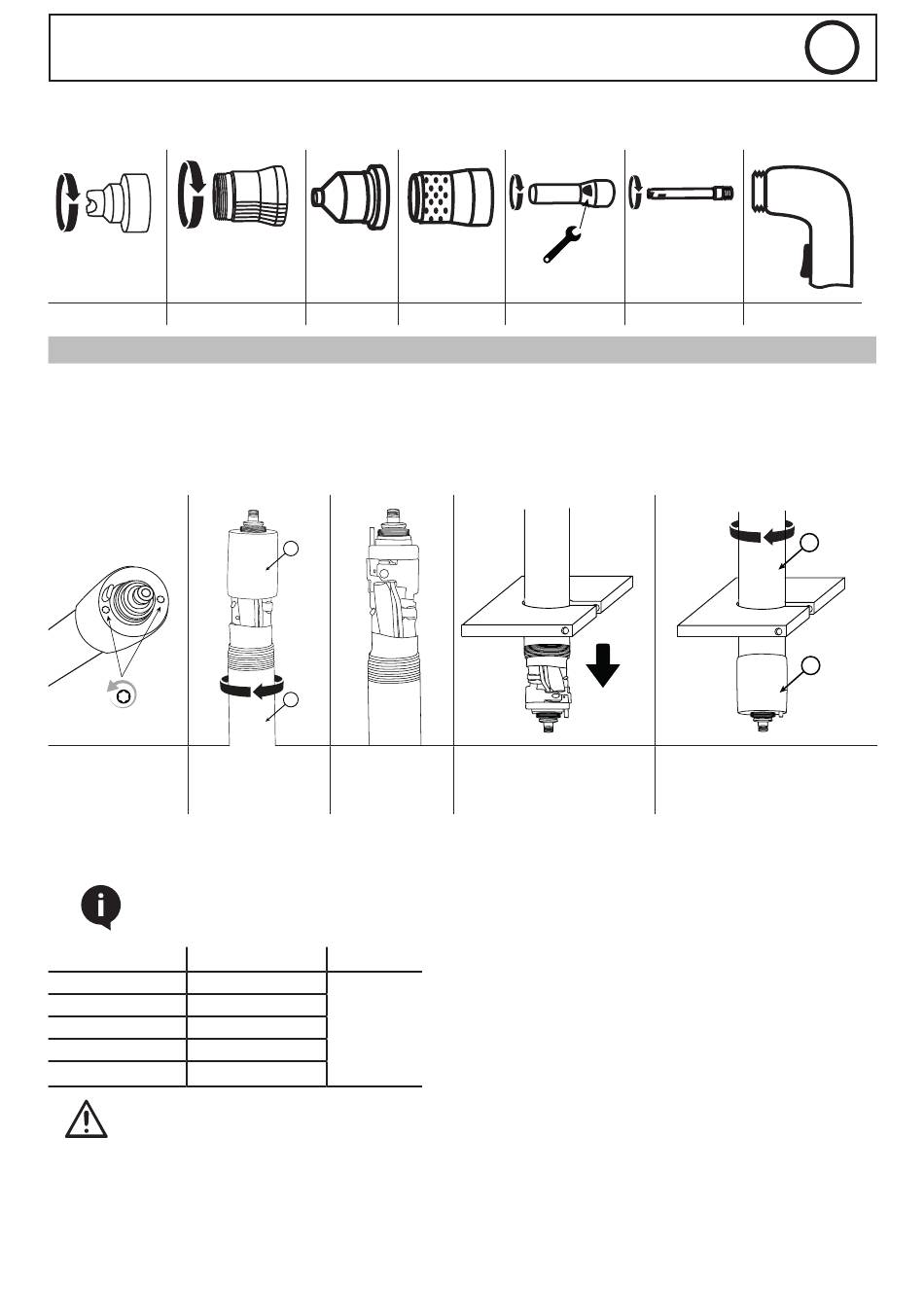

Pour utiliser la torche manuelle, un ensemble complet de consommables doit être installé dans le bon ordre : tube, électrode, diffuseur, tuyère, buse
de protection et patin.
Patin Buse de protection
CONFIGURATION DE LA TORCHE AUTOMATIQUE (REF. 040014)

1 - MONTAGE

En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer dans la gouttière et la monter. Si la crémaillère de
votre table de coupe est assez large pour que vous passiez la torche à travers celle-ci sans déposer le corps de la torche du faisceau, procédez ainsi
puis fixez la torche au dispositif de réglage en hauteur de la torche selon les instructions du fabricant.
Si vous devez démonter (puis réassembler) la torche auto, procédez comme suit :
Dévisser les 2 vis
Torx .
®
2 - CHOIX DES CONSOMMABLES
La torche Z auto utilise des consommables «non protégés», vous devez laisser une petite distance (2 à 3 mm, entre celle-ci et le métal).
5 calibres de tuyères disponibles
Afin d'optimiser la coupe, il est important de combiner le bon calibre de tuyère en fonction du réglage de puissance de votre
appareil.
Puissance
25-45A
45-65A
65-85A
85-115A
115-125A
Le gougeage avec une torche automatique n'est pas possible.
10
PLASMA CUTTER 85A / 125A
Tuyère
1
2
Tenir fermement la
La buse est
buse (1) de protection
désolidarisée
et dévisser le corps de
du corps
la torche (2).
Tuyères Ref. Procédé
40A 039759
60A 039766
Coupe
80A 040038
auto
110A 039667
130A 039650
N°7
Diffuseur Électrode
Insérer le corps dans la gouttière
de la table de découpe
Un courant trop faible pour la tuyère utilisée entraine des
performances de découpe faibles.
Un courant trop élevé pour la tuyère entraine une usure
prématurée de celle-ci.
FR
Tube Torche
2
2
1
1
Tenir fermement la buse (1) de
protection et visser le corps de la
torche (2). Revisser les 2 vis Torx .
®
