Instructions série 5 / 10
F

Manuel rapide

manuel raPide
1.

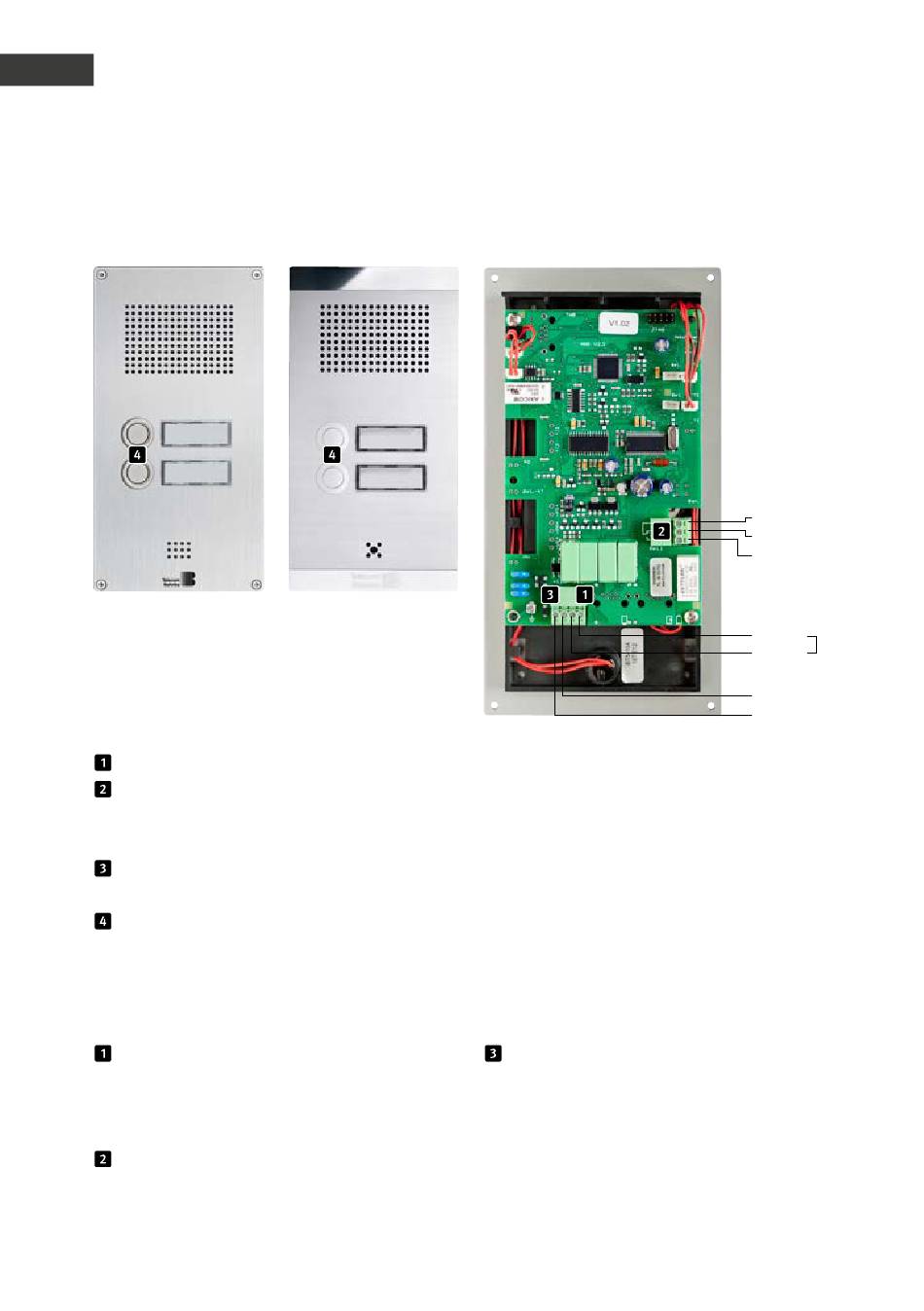

Poste de la Série 5
(fig. montre un appareil avec
deux touches d'appel)
Ligne téléphonique ; ligne principale analogue ou poste annexe d'une installation téléphonique
Relais ; puissance de commutation du relais : max. 60 VA/24 W : 0,5 A, 120 V~/1 A, 24 V=
(sorties à potentiel isolée), normalement, le contact normalement ouvert est utilisé pour la
commande d'une gâche
Alimentation supplémentaire tension à potentiel isolé, par ex. bloc d'alimentation de Behnke
(20-9585, 20-9575)
Touches d'appel direct 1 et 2

1.1. Installation

Raccorder la ligne téléphonique aux bornes à
vis « Tél. ». Après avoir été connecté à la ligne
téléphonique, l'appareil s'initialise en émet-
tant un son aigu pendant quelques secondes.
Câbler le relais d'ouverture de la porte.
72
Poste de la Série 10
(fig. montre un appareil avec
deux touches d'appel)
Si besoin, raccorder une alimentation sup-
plémentaire de 15 V. Les fonctions d'éclairage
des champs d'inscription, les amplificateurs
supplémentaires ou l'utilisation d'une
annonce requièrent une alimentation supplé-
mentaire. Elle n'est cependant pas nécessaire
pour le fonctionnement de base de l'appareil.
www.behnke-online.fr
Contact de commande
Contact repos
Contact de travail
Fil a
Tél.
Fil b
–
15 V=
+
