Anleitung Serie 5 / 10
D

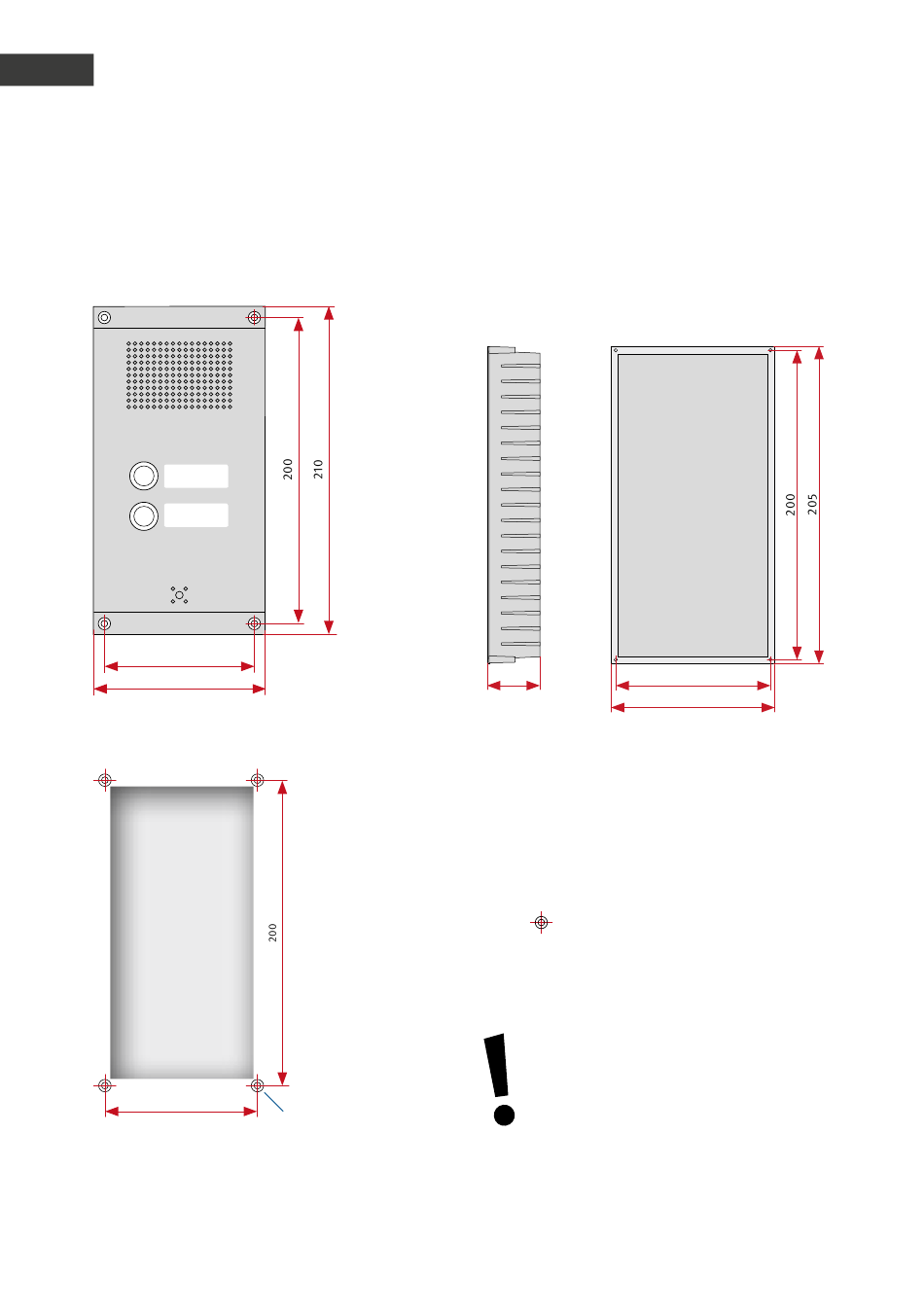

Bemaßung

7.3. Unter-/Aufputzvariante Serie 10

Frontalansicht
100
110
Wandeinbau (ohne Gehäuse)
Benötigter
Hohlraum
Breite 95 mm
Höhe 190 mm
100
30
▸
Hohlwandmontage z. B. in bauseitigen Säulen etc. Hier auf die ausreichende Be-
und Entlüftung des Baukörpers achten um einer Kondensatbildung vorzubeugen.
▸
Tiefe mit Elektronik: ca. 30 mm
▸
Wir empfehlen eine Hohlraumtiefe von 43-53 mm,
um genügend Platz für Verkabelung u. Ä. zu haben.
▸
Bohrungen mit Gewinde M3 =
M3
Unterputzgehäuse
Benötigter Hohlraum zum einputzen des Unter-
putzgehäuse: ca. 106 mm x 205 mm
40
Bemaßungskizzen der Serie 10 Toscana
und Kayser finden Sie online unter:
www.behnke-online.de/bemassung
100
106
