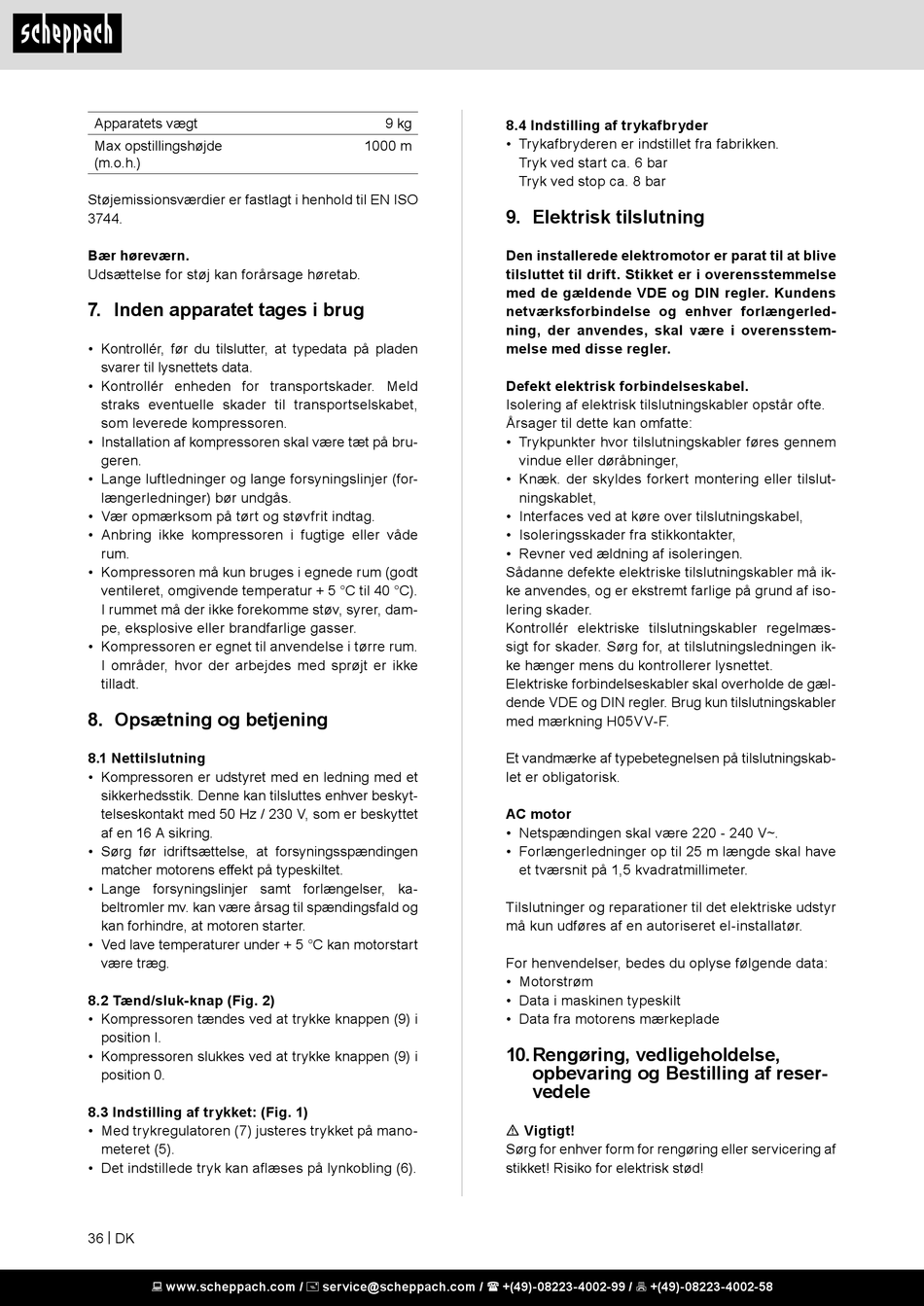

Inden Apparatet Tages I Brug; Opsætning Og Betjening; Elektrisk Tilslutning; Rengøring, Vedligeholdelse, Opbevaring Og Bestilling Af Reservedele - Scheppach HC06 Translation Of Original Instruction Manual

Apparatets vægt
Max opstillingshøjde
(m.o.h.)
Støjemissionsværdier er fastlagt i henhold til EN ISO
3744.
Bær høreværn.
Udsættelse for støj kan forårsage høretab.

7. Inden apparatet tages i brug

• Kontrollér, før du tilslutter, at typedata på pladen
svarer til lysnettets data.
• Kontrollér enheden for transportskader. Meld
straks eventuelle skader til transportselskabet,
som leverede kompressoren.
• Installation af kompressoren skal være tæt på bru-
geren.
• Lange luftledninger og lange forsyningslinjer (for-
længerledninger) bør undgås.
• Vær opmærksom på tørt og støvfrit indtag.
• Anbring ikke kompressoren i fugtige eller våde
rum.
• Kompressoren må kun bruges i egnede rum (godt
ventileret, omgivende temperatur + 5 °C til 40 °C).
I rummet må der ikke forekomme støv, syrer, dam-
pe, eksplosive eller brandfarlige gasser.
• Kompressoren er egnet til anvendelse i tørre rum.
I områder, hvor der arbejdes med sprøjt er ikke
tilladt.
8. Opsætning og betjening
8.1 Nettilslutning
• Kompressoren er udstyret med en ledning med et
sikkerhedsstik. Denne kan tilsluttes enhver beskyt-
telseskontakt med 50 Hz / 230 V, som er beskyttet
af en 16 A sikring.
• Sørg før idriftsættelse, at forsyningsspændingen
matcher motorens effekt på typeskiltet.
• Lange forsyningslinjer samt forlængelser, ka-
beltromler mv. kan være årsag til spændingsfald og
kan forhindre, at motoren starter.
• Ved lave temperaturer under + 5 °C kan motorstart
være træg.
8.2 Tænd/sluk-knap (Fig. 2)
• Kompressoren tændes ved at trykke knappen (9) i
position I.
• Kompressoren slukkes ved at trykke knappen (9) i
position 0.
8.3 Indstilling af trykket: (Fig. 1)
• Med trykregulatoren (7) justeres trykket på mano-
meteret (5).
• Det indstillede tryk kan aflæses på lynkobling (6).
36 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9 kg
8.4 Indstilling af trykafbryder
• Trykafbryderen er indstillet fra fabrikken.
1000 m
Tryk ved start ca. 6 bar
Tryk ved stop ca. 8 bar

9. Elektrisk tilslutning

Den installerede elektromotor er parat til at blive
tilsluttet til drift. Stikket er i overensstemmelse
med de gældende VDE og DIN regler. Kundens
netværksforbindelse og enhver forlængerled-
ning, der anvendes, skal være i overensstem-
melse med disse regler.
Defekt elektrisk forbindelseskabel.
Isolering af elektrisk tilslutningskabler opstår ofte.
Årsager til dette kan omfatte:
• Trykpunkter hvor tilslutningskabler føres gennem
vindue eller døråbninger,
• Knæk. der skyldes forkert montering eller tilslut-
ningskablet,
• Interfaces ved at køre over tilslutningskabel,
• Isoleringsskader fra stikkontakter,
• Revner ved ældning af isoleringen.
Sådanne defekte elektriske tilslutningskabler må ik-
ke anvendes, og er ekstremt farlige på grund af iso-
lering skader.
Kontrollér elektriske tilslutningskabler regelmæs-
sigt for skader. Sørg for, at tilslutningsledningen ik-
ke hænger mens du kontrollerer lysnettet.
Elektriske forbindelseskabler skal overholde de gæl-
dende VDE og DIN regler. Brug kun tilslutningskabler
med mærkning H05VV-F.
Et vandmærke af typebetegnelsen på tilslutningskab-
let er obligatorisk.
AC motor
• Netspændingen skal være 220 - 240 V~.
• Forlængerledninger op til 25 m længde skal have
et tværsnit på 1,5 kvadratmillimeter.
Tilslutninger og reparationer til det elektriske udstyr
må kun udføres af en autoriseret el-installatør.
For henvendelser, bedes du oplyse følgende data:
• Motorstrøm
• Data i maskinen typeskilt
• Data fra motorens mærkeplade
10. Rengøring, vedligeholdelse,
opbevaring og Bestilling af reser-
vedele
m Vigtigt!
Sørg for enhver form for rengøring eller servicering af
stikket! Risiko for elektrisk stød!
