DEUTSCH
1. Einleitung
Es freut uns, dass Sie sich zum Kauf des
Power-Pillo entschieden haben.
Der Power-Pillo ist ein robustes Gerät mit
hoher Schlagzahl. Durch die regulierbarere
Leistung kann er exakt nach Ihren Bedürf-
nissen eingestellt werden.
Bitte lesen Sie die folgende
Bedienungsanleitung aufmerksam
durch und beachte Sie die darin
enthaltenen Hinweise, um eine lange und
problemlose Funktion zu gewährleisten.
Die Betriebsanleitung muss ständig am
Arbeitsplatz verfügbar sein.
2. Anwendungsbereich

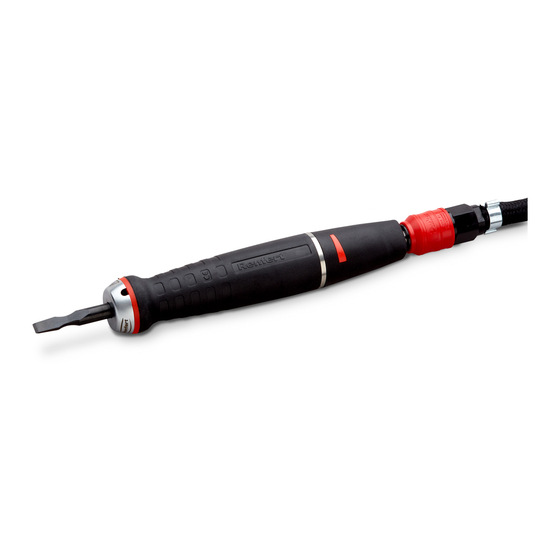

Der Power-Pillo ist ein pneumatisch
betriebener Meißel zum Ausbetten von
Kunststoffprothesen oder Gußobjekten in
zahntechnischen Betrieben.
Durch die Plasma - Beschichtung des
Kolbens ist ein Ölvernebler nicht mehr
erforderlich.
Die Vorschaltung eines Filterdruckreglers
(Art. Nr. 2929-0000) wird empfohlen.
2.1 Umgebungsbedingungen
(nach IEC 60664-1)
Der Power-Pillo darf nur betrieben werden:
• in Innenräumen,
• bis zu einer Höhe von 2.000 m über NN,
• bei einer Umgebungstemperatur von 5 -
40ºC [41 - 104ºF],
• bei einer maximalen relativen Feuchte
von 80% bei 31ºC [87,8ºF], linear abneh-
mend bis zu 50% relativer Feuchte bei
40ºC [104ºF],
• bei Verschmutzungsgrad 2.
Power-Pillo
Nr. 5022-3000
3. Gefahrenhinweise
3.1 verwendete Symbole
In dieser Anleitung und an dem Gerät
finden Sie folgende Symbole:
3.2 Gefahrenhinweise
• Beim Bearbeiten von spröden Materia-
lien können gesundheitsgefährdende
Stäube entstehen. Achten Sie unbe-
dingt auf geeignete persönliche
Schutzausrüstung und Belüftung /
Absaugung beim Arbeiten.
• Schutzbrille tragen. Beim Bearbeiten
von spröden Materialien besteht
Splittergefahr.
Gefahr
Es besteht unmittelbare
Verletzungsgefahr
Achtung
Schutzbrille tragen
Achtung
Gehörschutz tragen
Achtung
Bei nicht Beachtung des Hinwei-
ses besteht die Gefahr der Be-
schädigung des Geräts.
Hinweis
Gibt einen für die Bedienung
nützlichen, die Handhabung
erleichternden Hinweis.
Bedienungsanleitung beachten
