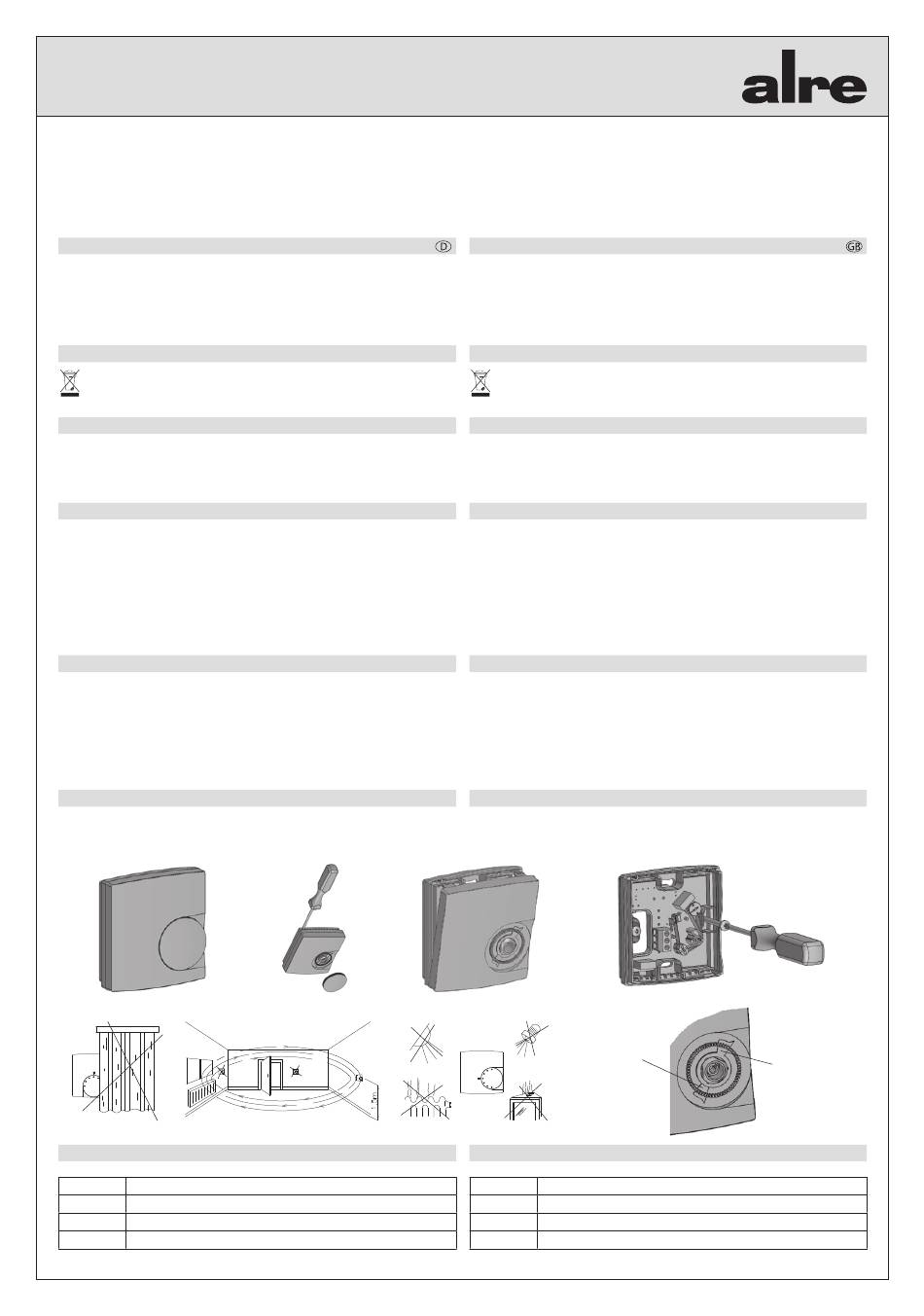

alre RFHSB-060.010 Quick Start Manual

RFHSB - 060.010
RFHSB - 060.011

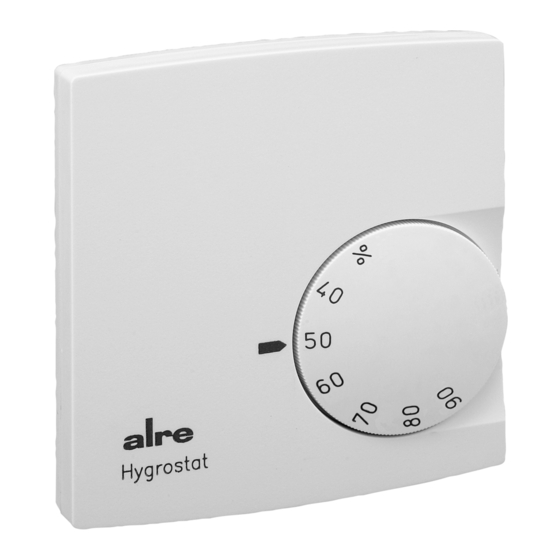

RFHSB - 060.010
– Raumhygrostat Befeuchten / Entfeuchten mit Sollwerteinstellung außen
– Room hygrostat for humidifying / dehumidifying with external set value setting
– Hygrostat d'ambiance type humidification / déshumidification avec ajustage de la valeur de consigne externe
RFHSB - 060.011
– Raumhygrostat Befeuchten / Entfeuchten mit Sollwerteinstellung innen
– Room hygrostat for humidifying / dehumidifying with internal set value setting
– Hygrostat d'ambiance type humidification / déshumidification avec ajustage de la valeur de consigne interne
Sicherheitshinweis!
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden
Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der Bedienungsanleitung installiert wer-
den. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Nach der Installation
ist der Betreiber, durch die ausführende Installationsfirma, in die Funktion und Bedienung der
Regelung einzuweisen. Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an
frei zugänglicher Stelle aufbewahrt werden.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richt-
linie über Elektro- und Elektronik - Altgeräte (WEEE - Richtlinie) über die örtlichen Sam-
melstellen für Elektronik - Altgeräte zu entsorgen.
1. Anwendung
Dieser Regler wurde speziell zur Ansteuerung von Be- und Entfeuchtungsgeräten oder ent-
sprechenden Klimaanlagen für Hotel-, Wohn- und Geschäftsräume, und anderen Räumen mit
sauberer, nichtaggressiver Umgebung entwickelt. Für andere, vom Hersteller nicht vorherzu-
sehende Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten. Eignung
hierfür siehe Punkt 7. Gewährleistung.
2. Funktion
Die Geräte verfügen über einen Wechselkontakt der mechanisch durch ein hygroskopisches
Kunststoffband, das auf die Umgebungsfeuchte reagiert, betätigt wird. Der Wechselkontakt
darf im Schaltspannungsbereich von 24 V ~ bis 250 V ~ betrieben werden. Der RFHSB - 060.010
verfügt über einen von außen zugänglichen Einstellknopf. Der RFHSB - 060.011 ist wegen der
Inneneinstellung des Sollwerts besonders für Behörden, Schulen und ähnlich öffentliche Ge-
bäude geeignet. Lange Standzeiten unter 30 % r.H. kann zum Austrocknen des Kunststoffban-
des und zu Fehlmessungen nach Rückkehr in den Regelbereich führen. Nach Austrocknung
benötigt der Fühler längere Zeit um sich wieder anzugleichen. Es empfiehlt sich in diesen Fall
den Regler einer höheren Umgebungsfeuchte auszusetzen. Eine Betauung ist in jedem Fall zu
vermeiden.
3. Installation
Je nach Gerätetyp oder Verpackungsgröße, wird das Gerät entweder geschlossen oder der
schnelleren Montage wegen geöffnet ausgeliefert. Der Regler ist zur Montage auf die Wand
oder UP - Dose bestimmt und darf nicht direkt Wärme- oder Kältequellen ausgesetzt werden.
Es ist darauf zu achten, dass der Regler auch rückseitig keiner Fremderwärmung oder - küh-
lung, z.B. bei Hohlwänden durch Zugluft oder Steigleitungen ausgesetzt wird. Vor dem Schlie-
ßen des RFHSB - 060.011 wird der gewünschte Sollwert eingestellt. Hierzu befindet sich im
Gehäusedeckel eine gesonderte Anweisungsskizze. Das Öffnen und Schließen erfolgt wie in
den Zeichnungen dargestellt.
Achtung! Bei Verwendung von Spannungen außerhalb des Kleinspannungsbereiches, darf das
Gerät nicht auf leitfähigem Untergrund installiert werden.
3.1 Bereichseinengung des Einstellbereichs
Mittels der Einstellfahnen unter dem Einstellknopf kann der Einstellbereich des RFHSB - 060.010
mechanisch begrenzt werden. Hierzu muss der Knopf abgezogen und nach verstellen der An-
schläge (rot für maximale Feuchte, blau für minimale Feuchte) wieder aufgesteckt werden.
4. Anschlussklemmen
Klemme Anschlussleitung
1 L, Eingang Schaltspannung
2 Ausgang Befeuchten
3 Ausgang Entfeuchten
Stand 08.2018 (18 / 002.2)
Safety information!
No persons other than expert electricians only must open this device in due compliance with
the wiring diagram shown in the housing cover / on the housing / represented in the correspond-
ing operating instructions. All expert electricians committed to the execution of any such works
must comply with the relevant safety regulations currently operative and in force. The company
charged with the installation of the device must, after the completion of the installation works,
instruct the user of the control system into its functions and in how to operate it correctly. These
operating instructions must be kept at a place that can be accessed freely by the operating
and / or servicing personnel in charge.
Disposal information
Do not dispose of this device through domestic waste! Electronic devices must be
disposed of in accordance with the Directive on Waste Electrical and Electronic Equip-
ment (WEEE directive) via the local collection points for waste electrical and electronic
equipment.
1. Application
This controller has been specially devised for the control and supervision of humidifiers and
dehumidifiers or corresponding air conditioning systems that are used in clean, nonaggressive
ambiances, such as in living spaces, hotel - and office - as well as in other rooms. Regarding
other applications not to be foreseen by the manufacturer of this device, the safety standards
these applications need to be followed and adhered to. Regarding the aptitude of the device
for any such application, please refer to section 7. herein (Warranty).
2. Functional description
The devices dispose of a changeover contact. The actuation of the contact is effected me-
chanically, meaning through the operation of a hygroscopic plastic ribbon that reacts to the
level of humidity in the ambient air. The changeover contact is admitted for operation within
a switching voltage range from 24 V ~ up to 250 V ~. The RFHSB - 060.010 has been equipped
with an externally accessible adjusting knob. The RFHSB - 060.011 in contrast, is, owing to the
fact that the set value has to be adjusted internally with this model, particularly suited for the
use in office buildings, schools and other public buildings of similar nature. Longer idle times in
ambiances within which the relative humidity has fallen to below 30 % may lead to the dehydra-
tion of the plastic ribbon and, consequently, to incorrect measuring results after its return to the
control range covered by the device. Once a dehydration of the sensing element occurs, it will
take a longer period of time until the element is again able to converge itself to its former state.
It was, in any such case, recommendable to expose the device to a higher ambient humidity
level. The condensation of moisture must be avoided in any event.
3. Mounting / Installation
The device is, depending on the type version of the device or size of the package used for it,
either delivered in closed or, in order to facilitate its fast installation, also in opened condition.
The controller is determined for installation on an UP box and must not be exposed to any heat
or cold sources whatsoever. Also care must be taken to ensure that it is not exposed to the
influence of heat or cold sources that warm or cool the device at its back (through air flows in
cavity walls or the temperatures radiated by ascending pipelines, f. ex.). The desired set value
needs to be adjusted prior to closing the RFHSB - 060.011. The way in which to do this can be
learned from the separate instruction scheme shown in the housing cover. The opening and
closing of the device takes place as delineated in the related drawings.
Caution: The device must not be installed on a conducting surface when applying any voltages
outside of the low voltage range!
3.1 Delimitation of the setting range
The setting pins located underneath of the adjusting knob enable to delimit the setting range
of the RFHSB - 060.010 mechanically. To enable this, the adjusting knob must be removed by
pulling it off and, after the adjustment of the related pins (red for max. humidity and blue for min.
humidity setting) be put on again in order to lock the limitations.
Einstellfahne
für minimalen
Feuchtewert
Pin for the setting
of the minimum
humidity value
4. Terminals
Terminal Connecting cable
1 L, switching voltage input
2 output „humidifying"
3 output „dehumidifying"
1
Einstellfahne
für maximalen
Feuchtewert
Pin for the setting
of the maximum
humidity value
4 12 696 04
