alre JDI-22 Manual For Connection And Operation

Hide thumbs
Table of Contents
  • Table of Contents

  • 1 Sicherheitsbestimmungen

  • 2 Einführung

  • 3 ELEKTRISCHER Anschluß
    • Anschlußbelegung
    • Anschlußdaten
    • Eingangssignal Anschließen
    • Anschluß eines Pt100-Temperaturfühlers
    • Schaltausgänge Anschließen
    • Gemeinsamer Betrieb von Mehreren Geräten

  • 4 Schaltpunkte Einstellen
    • 3-Punkt-Regler

  • 5 Offset- und Steigungskorrektur
    • Menüaufruf und Einstellung

  • 6 Min-/Max-Wertspeicher

  • 7 Serielle Schnittstelle

  • 8 Fehlercodes

  • 9 Technische Daten

  • 10 Entsorgungshinweise

Advertisement

Available languages

Available languages

Quick Links

E32.0.93.6B-03

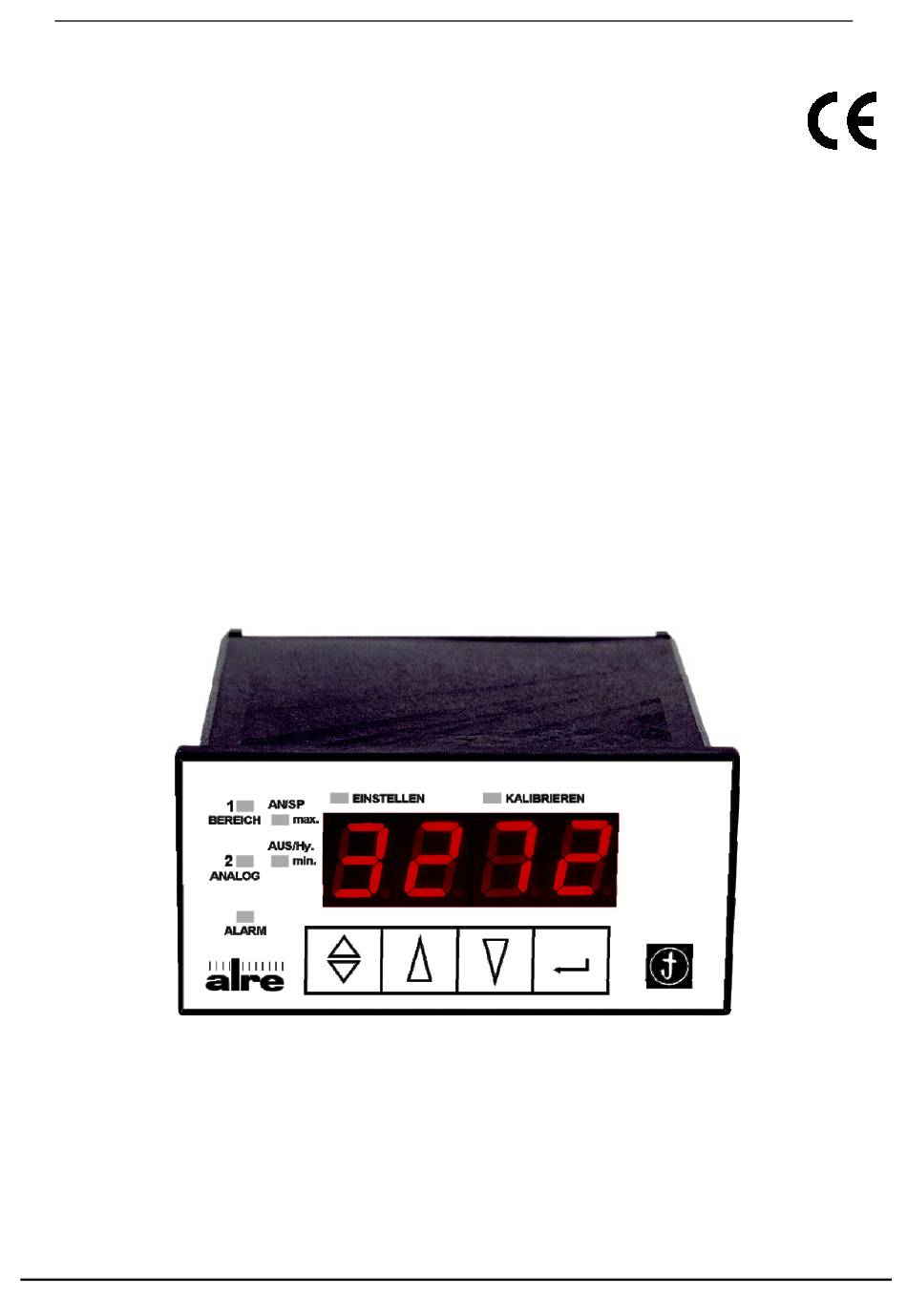

Anschluß- und Bedienungsanleitung JDI-22
Seite 1 v. 10
Anschluß- und Bedienungsanleitung
JDI-22
(Art.Nr.: G800039800)
ab Version 1.3
Fa. ALRE-IT Regeltechnik GmbH • Richard-Tauber-Damm 10 • D-12277 Berlin • Telefon: (030) 39984-0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JDI-22 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for alre JDI-22

Summary of Contents for alre JDI-22

  • Page 1 E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 1 v. 10 Anschluß- und Bedienungsanleitung JDI-22 (Art.Nr.: G800039800) ab Version 1.3 Fa. ALRE-IT Regeltechnik GmbH • Richard-Tauber-Damm 10 • D-12277 Berlin • Telefon: (030) 39984-0...

  • Page 2: Table Of Contents

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 2 v. 10 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 5 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Pt100-Temperaturfühlers......................5 3.4.

  • Page 3: Sicherheitsbestimmungen

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 3 v. 10 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Page 4: Einführung

    übergeordneten Rechner erlaubt. Der JDI-22 wird geprüft und komplett kalibriert geliefert. Damit der JDI-22 betriebsbereit ist, muß es aber noch für die jeweilige Anwendung konfiguriert werden. Hinweis: Um einen unzulässigen Eingangszustand und ungewollte oder falsche Schaltvorgänge bei der Gerätekonfiguration zu vermeiden, wird empfohlen, den Anschluß...

  • Page 5: Anschlußdaten

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 5 v. 10 3.2. Anschlußdaten Betriebswerte Grenzwerte zwischen Anmerkung Anschluß min. max. min. max. bzw. entsprechend Versorgungsspannung 1 und 2 207 V 244 V 253 V Typenschild 253 V bzw. entsprechend Ausgang 1 (Schließer)

  • Page 6: Schaltpunkte Einstellen

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 6 v. 10 4. Schaltpunkte einstellen Allgemeine Beschreibung und Hinweise zur Menübedienung: EINSTELLEN KALIBRIEREN AN/SP Mit Taste 1 wird zum nächsten Parameter weitergeschaltet. max. BEREICH AUS/Hy. Außerdem wird damit eine gemachte Änderung in der Parameter- min.

  • Page 7: Offset- Und Steigungskorrektur

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 7 v. 10 5. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von Abweichungen Ihres Temperatursensors. Allgemeine Beschreibung und Hinweise zur Menübedienung: EINSTELLEN KALIBRIEREN AN/SP Mit Taste 1 wird zum nächsten Parameter weitergeschaltet.

  • Page 8: Min-/Max-Wertspeicher

    Rechner. Die Datenabfrage und Übertragung erfolgt im Master/Slave-Betrieb, d.h. das Gerät sendet nur Daten auf Anforderung. Jedes Gerät besitzt eine ID-Nummer, so daß eine eindeutige Identifikation möglich ist. Mit der entsprechenden Software (z.B. EBxKonfig – kostenlos im Internet unter alre.de erhältlich) kann dem Gerät eine Geräteadresse zugeordnet werden.

  • Page 9: Fehlercodes

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 9 v. 10 8. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Eingangssignal zu groß...

  • Page 10: Technische Daten

    E32.0.93.6B-03 Anschluß- und Bedienungsanleitung JDI-22 Seite 10 v. 10 9. Technische Daten Max. Anschlußdaten: siehe Kapitel 3.2 (Anschlußdaten) Meßeingang: Pt100, 3-Leiter Meßbereich: -50.0 ... + 200.0°C (bzw. -58.0 ... +392.0 °F) Auflösung: 0.1°C bzw. 0.1°F Genauigkeit: < 0.3% FS ±1Digit...
  • Page 11 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 1 of 10 Manual for connection and operation of JDI-22 (art.no.: G800039800) as of version 1.3 Fa. ALRE-IT Regeltechnik GmbH • Richard-Tauber-Damm 10 • D-12277 Berlin • Phone: (030) 39984-0...
  • Page 12 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 2 of 10 I N D E X 1. SAFETY REGULATIONS ............................3 2. INTRODUCTION ................................ 4 3. ELECTRIC CONNECTION ............................4 3.1. Terminal assignment..............................4 3.2. Connection data ............................... 5 3.3.
  • Page 13 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 3 of 10 1. Safety regulations This device was designed and tested considering the safety regulations for electronic measuring devices. Faultless operation and reliability in operation of the measuring device can only be assured if the General Safety Measures and the devices specific safety regulations mentioned in this users manual are considered.
  • Page 14 The state of the switching outputs (relays) is displayed with the LED’s “1” and “2”. Furthermore the device supports one interface for communicating with a host computer. When leaving our factory the JDI-22 has been subjected to various inspection tests and is completely cali- brated.
  • Page 15 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 5 of 10 3.2. Connection data typical limitations between notes terminals min. max. min. max. or corresponding desig- Supply voltage 1 and 2 207 V 244 V 253 V nation on the type plate...
  • Page 16 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 6 of 10 4. Switching points General description and notes to the operating of the menu EINSTELLEN KALIBRIEREN AN/SP max. BEREICH By means of button 1 you can go to the next parameter.
  • Page 17 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 7 of 10 5. Offset- and slope-adjustment The offset and slope-adjustment function can be used for compensating the tolerance of the used sensor. General description and notes to the operating of the menu...
  • Page 18 With the help of a software (like EbxKonfig – freeware version available via internet on alre.de) you are able to reassign an address to the device. Additional accessories needed for the interface mode: - Level converter device interface ! PC: e.g.
  • Page 19 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 9 of 10 8. Error codes When detecting an operating state which is not permissible, the device will display an error code The following error codes are defined: Err.1: Exceeding of the measuring range Indicates that the valid measuring range of the device has been exceeded.
  • Page 20 E32.0.93.6C-02 Manual for connection and operation of the JDI-22 page 10 of 10 9. Specification Absolute maximum ratings: see chapter 3.2. (Connection data) Measuring input: Pt100, 3-wire Measuring range: -50.0 ... + 200.0°C (or -58.0 ... +392.0 °F) Resolution: 0.1°C or 0.1°F Accuracy: <...
