TLS
Abschluss-
widerstand /
Terminating
resistor
120 Ω *
Bild 4. / fig.4

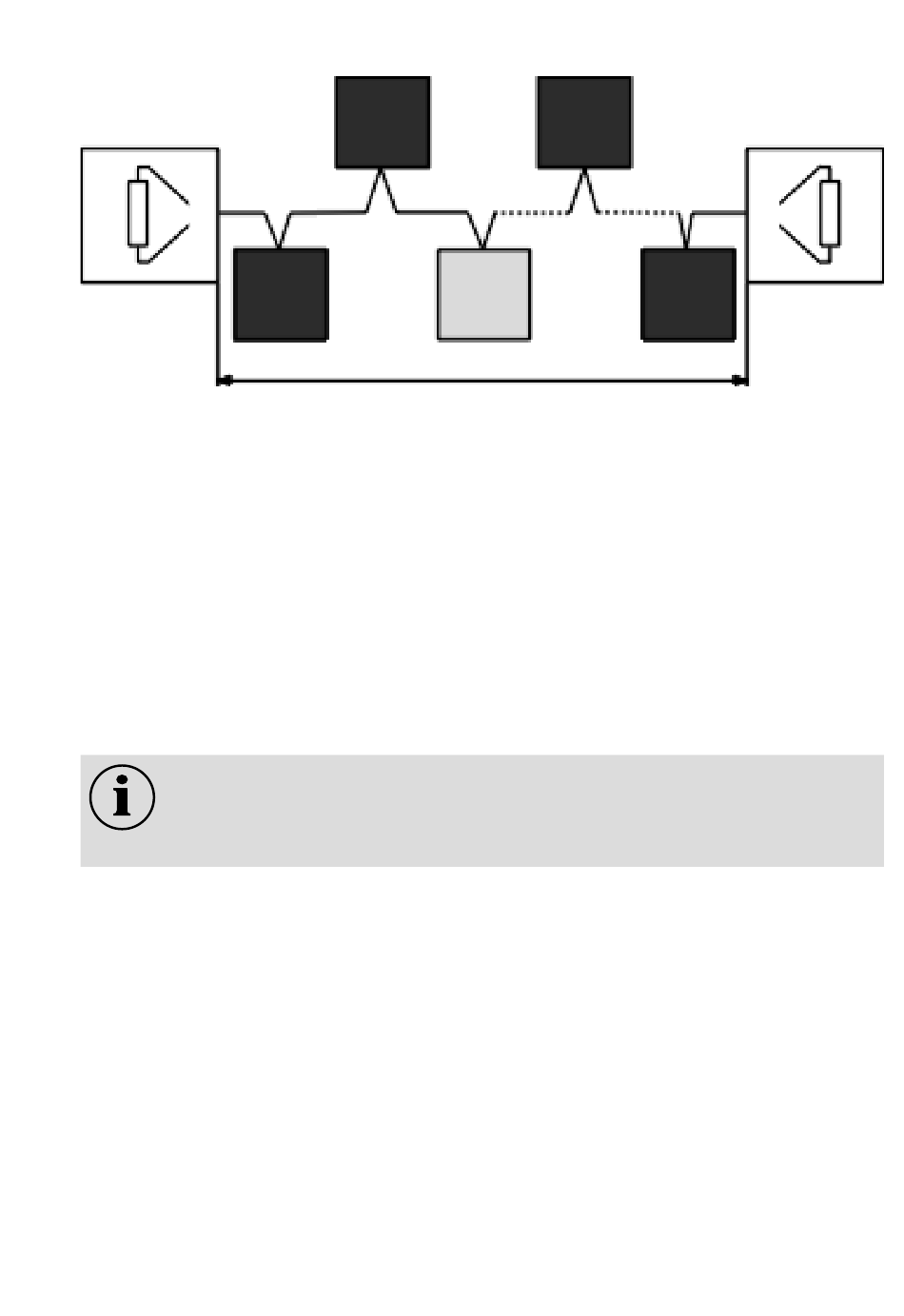

Busstruktur RS485-BUS
• D ouble T erminated B us T opologie/Linienstruktur
• max. 25 Module (DLS/TLS)
• Q uerschnitt für 24 V-Versorgung ist gemäß
Anzahl der Module sowie Leitungslänge zu
berechnen. U für Modul = 19 V
min
• E mpfohlene Leitung: JY(ST)Y 4 x 2 x 0,8 mm,
Twisted Pair (verdrillte Zweidraht-Leitung),
geschirmt
• K eine Stichleitungen zulässig!
* Im TLS-Bus-Modul ist der 120 Ohm-
Abschlußwiderstand integriert und
kann durch eine Brücke an den
Klemmen B1/B2 aktiviert werden.
Bitte lesen Sie dazu auch Seite 4.
Manual CEAG TLS-BUS-Module 30080001643 July 2016 www.ceag.de
DLS
RS485-BUS
ZB-S
max. 1200 m bei J-Y(ST)Y 4 x 2 x 0,8 mm
max. 1200 m with J-Y(ST)Y 4 x 2 x 0.8 mm
TLS
DLS
Bus-structure RS485-BUS
• D ouble terminated bus topology/Line structure
• m ax. 25 modules (DLS/TLS)
• C ross section for 24 V supply must be
calculated according the number of modules
as well as line length. U
• r ecommend cable: JY(ST)Y 4 x 2 x 0.8 mm,
twisted pair, shielded
• N o dead-end lines allowed.
* In TLS-Bus-modul the 120 ohms ter-
minating resistor is integrated and can
be activate through a wire fitted to
terminals B1/B2.
Please read back page 4.
Abschluss-
widerstand /
Terminating
resistor
120 Ω *
for module = 19 V
min
7
