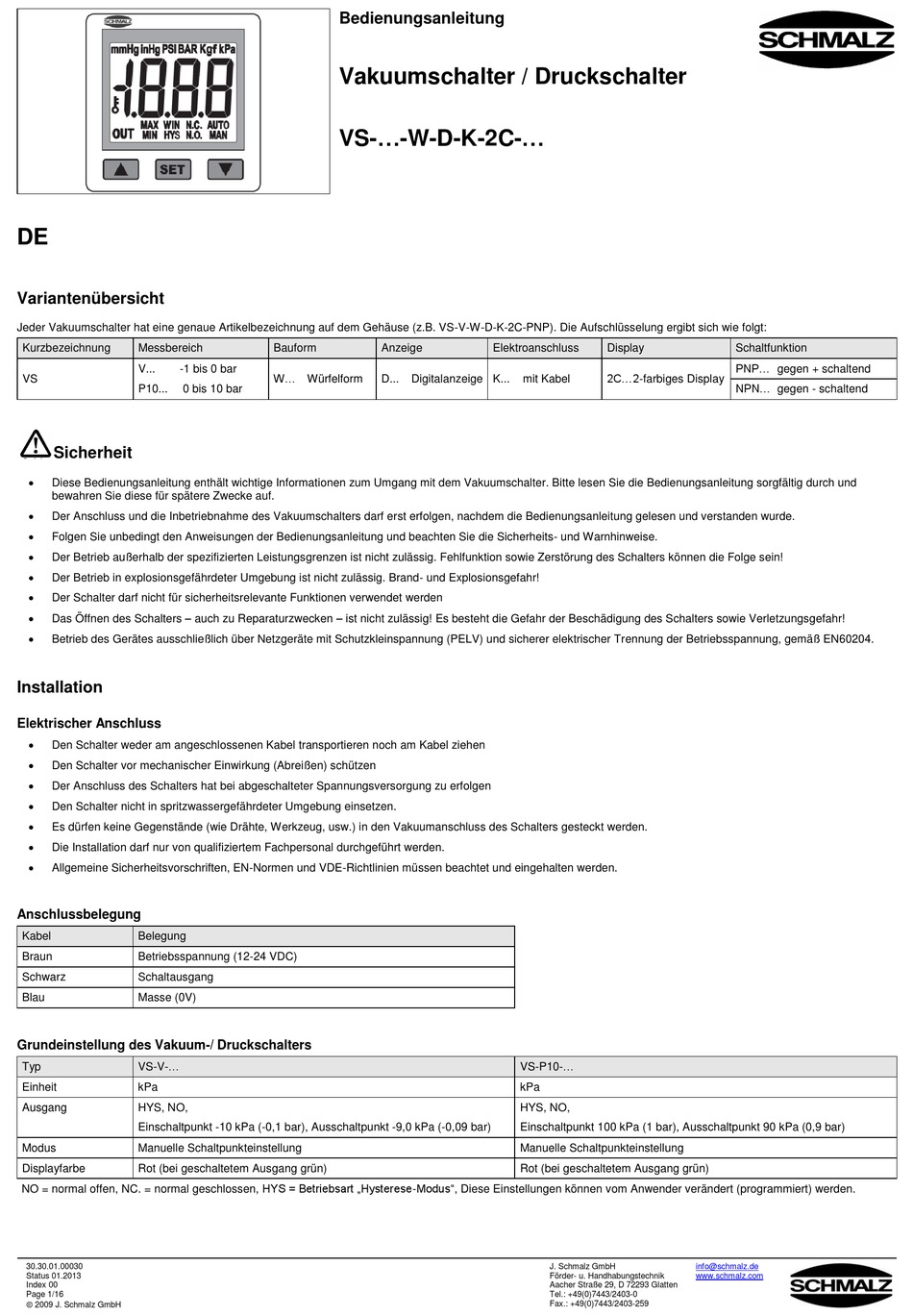

Schmalz VS W-D-K-2C Series Instruction Manual

DE
Variantenübersicht
Jeder Vakuumschalter hat eine genaue Artikelbezeichnung auf dem Gehäuse (z.B. VS-V-W-D-K-2C-PNP). Die Aufschlüsselung ergibt sich wie folgt:
Kurzbezeichnung Messbereich
V... -1 bis 0 bar
VS
P10... 0 bis 10 bar
Sicherheit
Gefahr Gefahr

Diese Bedienungsanleitung enthält wichtige Informationen zum Umgang mit dem Vakuumschalter. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und
bewahren Sie diese für spätere Zwecke auf.

Der Anschluss und die Inbetriebnahme des Vakuumschalters darf erst erfolgen, nachdem die Bedienungsanleitung gelesen und verstanden wurde.

Folgen Sie unbedingt den Anweisungen der Bedienungsanleitung und beachten Sie die Sicherheits- und Warnhinweise.

Der Betrieb außerhalb der spezifizierten Leistungsgrenzen ist nicht zulässig. Fehlfunktion sowie Zerstörung des Schalters können die Folge sein!

Der Betrieb in explosionsgefährdeter Umgebung ist nicht zulässig. Brand- und Explosionsgefahr!

Der Schalter darf nicht für sicherheitsrelevante Funktionen verwendet werden

Das Öffnen des Schalters – auch zu Reparaturzwecken – ist nicht zulässig! Es besteht die Gefahr der Beschädigung des Schalters sowie Verletzungsgefahr!

Betrieb des Gerätes ausschließlich über Netzgeräte mit Schutzkleinspannung (PELV) und sicherer elektrischer Trennung der Betriebsspannung, gemäß EN60204.
Installation
Elektrischer Anschluss

Den Schalter weder am angeschlossenen Kabel transportieren noch am Kabel ziehen

Den Schalter vor mechanischer Einwirkung (Abreißen) schützen

Der Anschluss des Schalters hat bei abgeschalteter Spannungsversorgung zu erfolgen

Den Schalter nicht in spritzwassergefährdeter Umgebung einsetzen.

Es dürfen keine Gegenstände (wie Drähte, Werkzeug, usw.) in den Vakuumanschluss des Schalters gesteckt werden.

Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden.

Allgemeine Sicherheitsvorschriften, EN-Normen und VDE-Richtlinien müssen beachtet und eingehalten werden.
Anschlussbelegung
Kabel Belegung
Braun Betriebsspannung (12-24 VDC)
Schwarz Schaltausgang
Blau Masse (0V)
Grundeinstellung des Vakuum-/ Druckschalters
Typ VS-V-...
Einheit kPa
Ausgang HYS, NO,
Einschaltpunkt -10 kPa (-0,1 bar), Ausschaltpunkt -9,0 kPa (-0,09 bar)
Modus Manuelle Schaltpunkteinstellung
Displayfarbe Rot (bei geschaltetem Ausgang grün)
NO = normal offen, NC. = normal geschlossen, HYS = Betriebsart „Hysterese-Modus", Diese Einstellungen können vom Anwender verändert (programmiert) werden.
30.30.01.00030
Status 01.2013
Index 00
Page 1/16
 2009 J. Schmalz GmbH
Bedienungsanleitung
Vakuumschalter / Druckschalter
VS-...-W-D-K-2C-...
Bauform Anzeige
W... Würfelform
D... Digitalanzeige K...
Elektroanschluss Display
2C...2-farbiges Display
mit Kabel
VS-P10-...
kPa
HYS, NO,
Einschaltpunkt 100 kPa (1 bar), Ausschaltpunkt 90 kPa (0,9 bar)
Manuelle Schaltpunkteinstellung
Rot (bei geschaltetem Ausgang grün)
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: +49(0)7443/2403-0
Fax.: +49(0)7443/2403-259
Schaltfunktion
PNP... gegen + schaltend
NPN... gegen - schaltend
