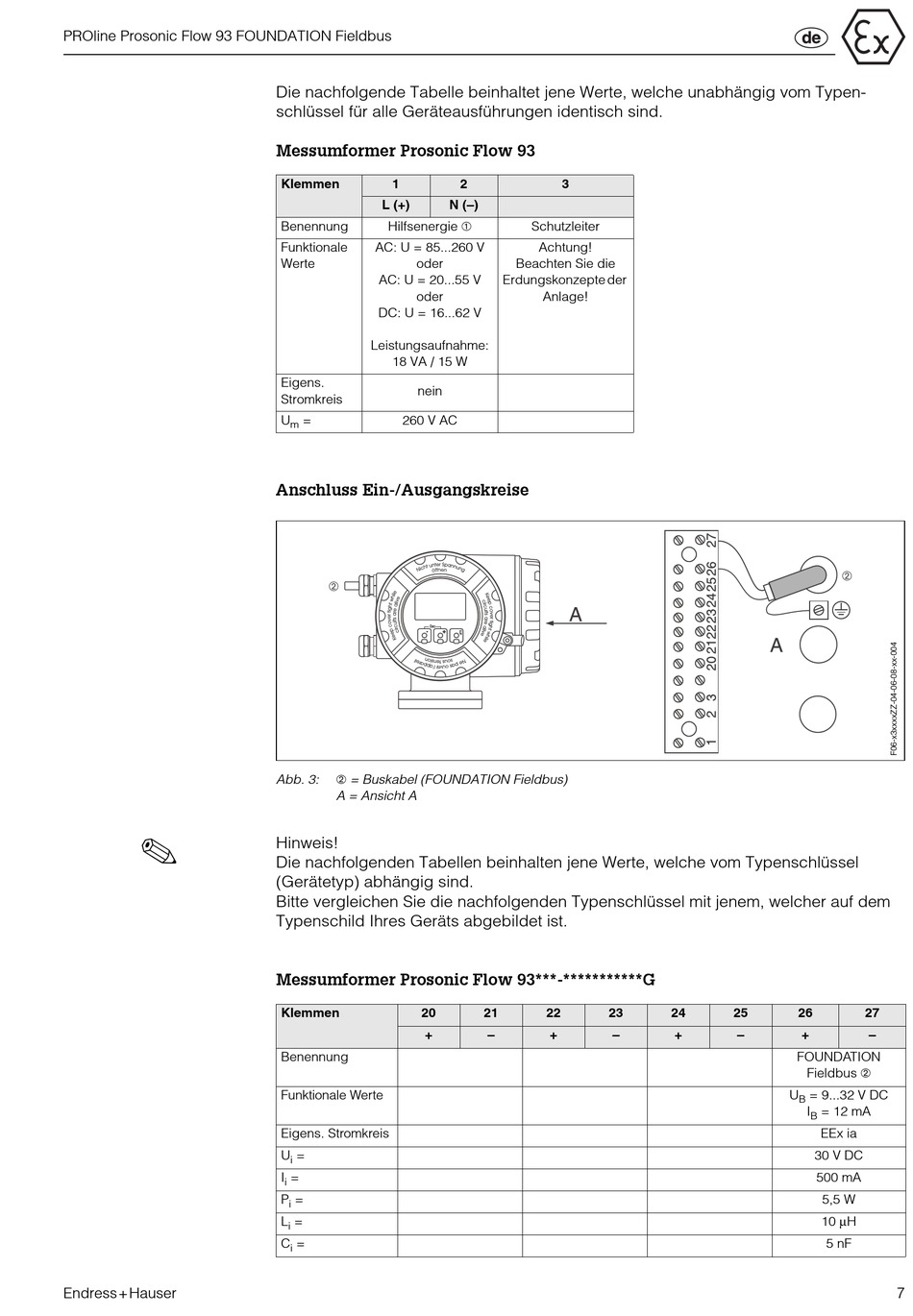

Die nachfolgende Tabelle beinhaltet jene Werte, welche unabhängig vom Typen-
schlüssel für alle Geräteausführungen identisch sind.
Messumformer Prosonic Flow 93
Klemmen 1
L (+)
Hilfsenergie ➀
Benennung
Funktionale AC: U = 85...260 V
Werte oder
AC: U = 20...55 V
oder
DC: U = 16...62 V
Leistungsaufnahme:
18 VA / 15 W
Eigens.
nein
Stromkreis
U = 260 V AC
m
Anschluss Ein-/Ausgangskreise
➁ = Buskabel (FOUNDATION Fieldbus)
Abb. 3:
A = Ansicht A
Hinweis!
Die nachfolgenden Tabellen beinhalten jene Werte, welche vom Typenschlüssel
(Gerätetyp) abhängig sind.
Bitte vergleichen Sie die nachfolgenden Typenschlüssel mit jenem, welcher auf dem
Typenschild Ihres Geräts abgebildet ist.
Messumformer Prosonic Flow 93***-***********G
Klemmen 20
+
Benennung
Funktionale Werte
Eigens. Stromkreis
U =
i
I =
i
P =
i
L =
i
C =
i
2 3
N (–)
Schutzleiter
Achtung!
Beachten Sie die
Erdungskonzepte der
Anlage!
21 22 23
– + –
24 25 26
+ – +
FOUNDATION
Fieldbus ➁
U = 9...32 V DC
B
I = 12 mA
B
EEx ia
30 V DC
500 mA
5,5 W
10 µH
5 nF
