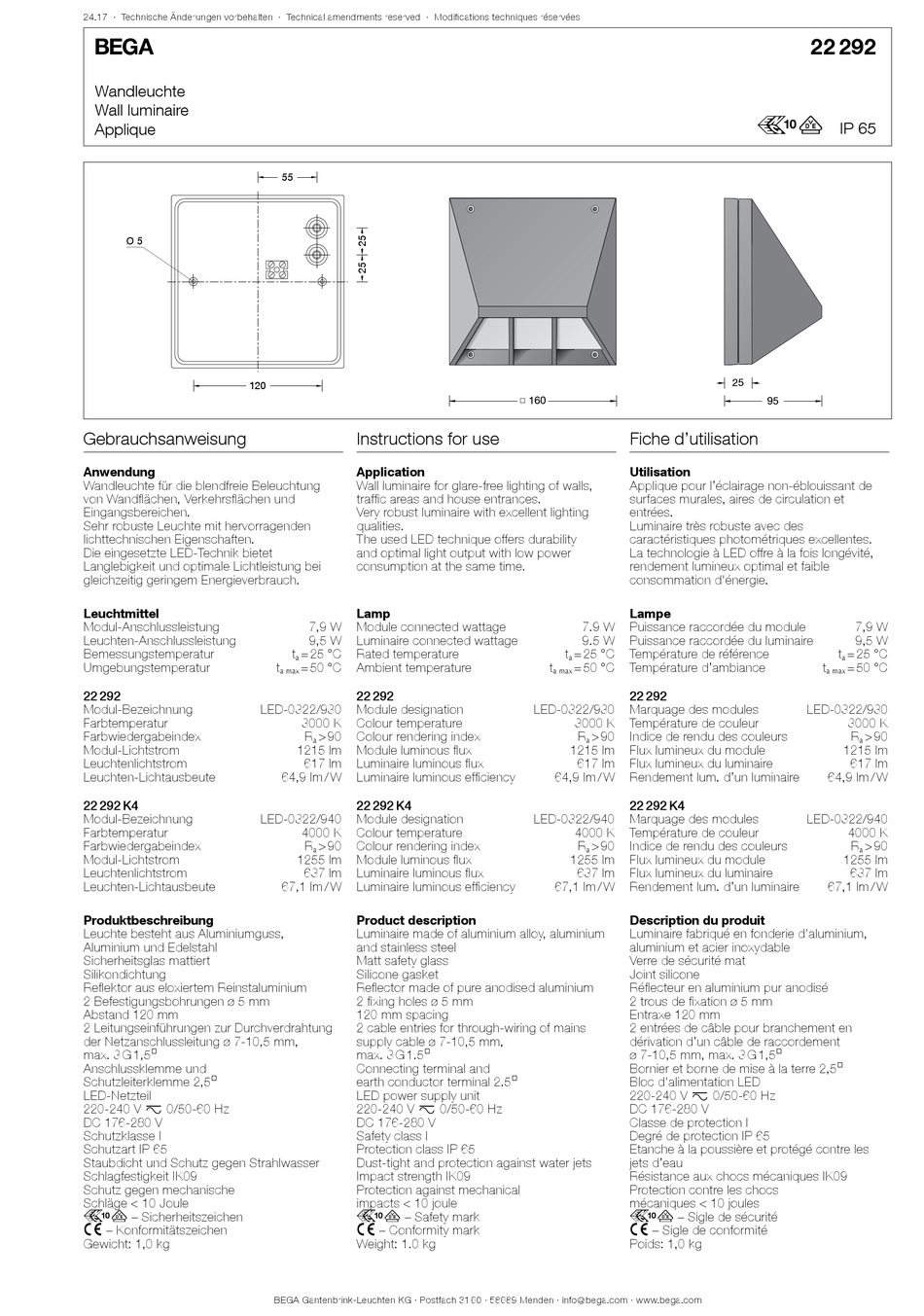

BEGA 22 292 Instructions For Use

24.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

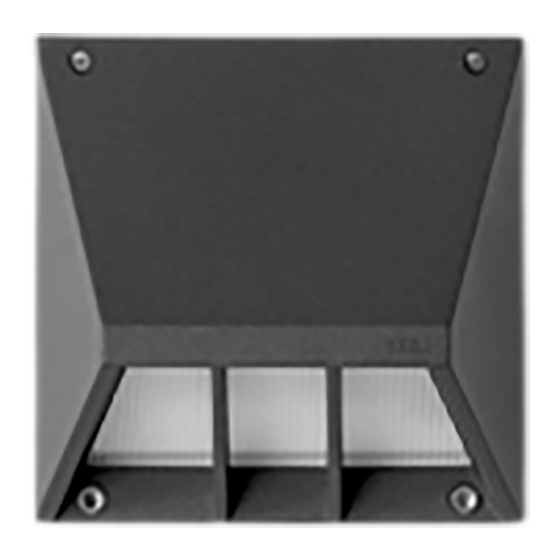

Wandleuchte
Wall luminaire
Applique
Ø 5
120 120
Gebrauchsanweisung
Anwendung
Wandleuchte für die blendfreie Beleuchtung
von Wandflächen, Verkehrsflächen und
Eingangsbereichen.
Sehr robuste Leuchte mit hervorragenden
lichttechnischen Eigenschaften.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
22 292
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
22 292 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mattiert
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 120 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,0 kg
55 55
Instructions for use

Application

Wall luminaire for glare-free lighting of walls,
traffic areas and house entrances.
Very robust luminaire with excellent lighting
qualities.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.

Lamp

7,9 W Module connected wattage
9,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
22 292
LED-0322/930 Module designation
3000 K Colour temperature
R > 90 Colour rendering index
a
1215 lm Module luminous flux
617 lm Luminaire luminous flux
64,9 lm / W Luminaire luminous efficiency
22 292 K4
LED-0322/940 Module designation
4000 K Colour temperature
R > 90 Colour rendering index
a
1255 lm Module luminous flux
637 lm Luminaire luminous flux
67,1 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy, aluminium
and stainless steel
Matt safety glass
Silicone gasket
Reflector made of pure anodised aluminium
2 fixing holes ø 5 mm
120 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK09
Protection against mechanical
impacts < 10 joule
r – Safety mark
c – Conformity mark
Weight: 1.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
□ 160
Fiche d'utilisation
Utilisation
Applique pour l'éclairage non-éblouissant de
surfaces murales, aires de circulation et
entrées.
Luminaire très robuste avec des
caractéristiques photométriques excellentes.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
7.9 W Puissance raccordée du module
9.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
22 292
LED-0322/930 Marquage des modules
3000 K Température de couleur
R > 90 Indice de rendu des couleurs
a
1215 lm Flux lumineux du module
617 lm Flux lumineux du luminaire
64,9 lm / W Rendement lum. d'un luminaire
22 292 K4
LED-0322/940 Marquage des modules
4000 K Température de couleur
R > 90 Indice de rendu des couleurs
a
1255 lm Flux lumineux du module
637 lm Flux lumineux du luminaire
67,1 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité mat
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 5 mm
Entraxe 120 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,0 kg
22 292
r
IP 65
25
95
7,9 W
9,5 W
t = 25 °C
a
t = 50 °C
a max
LED-0322/930
3000 K
R > 90
a
1215 lm
617 lm
64,9 lm / W
LED-0322/940
4000 K
R > 90
a
1255 lm
637 lm
67,1 lm / W
