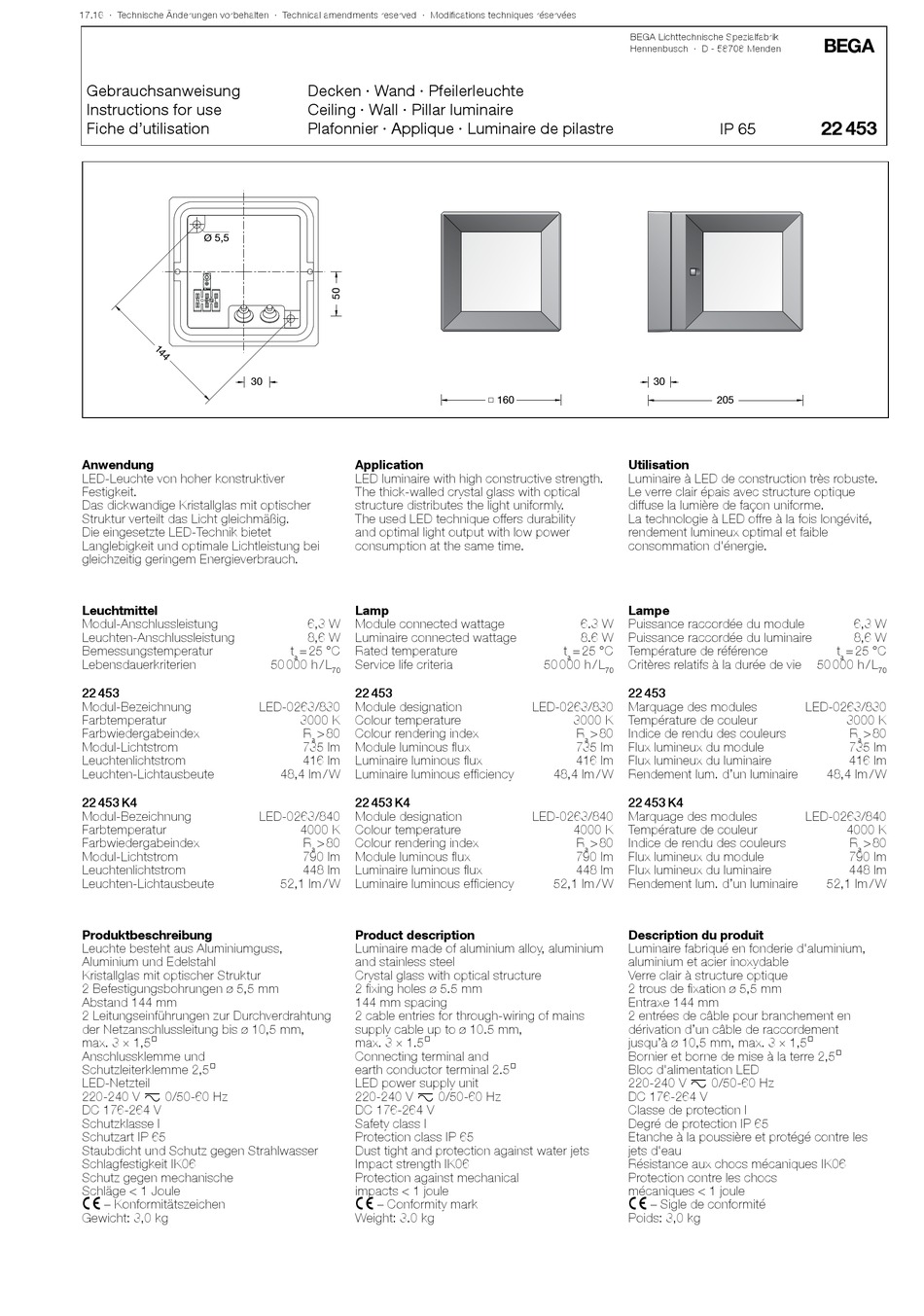

BEGA 22 453 Instructions For Use

17.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Ø 5,5
30
Anwendung
LED-Leuchte von hoher konstruktiver
Festigkeit.
Das dickwandige Kristallglas mit optischer
Struktur verteilt das Licht gleichmäßig.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
22 453
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
22 453 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas mit optischer Struktur
2 Befestigungsbohrungen ø 5,5 mm
Abstand 144 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung bis ø 10,5 mm,
max. 3 × 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 3,0 kg
Decken · Wand · Pfeilerleuchte
Ceiling · Wall · Pillar luminaire
Plafonnier · Applique · Luminaire de pilastre

Application

LED luminaire with high constructive strength.
The thick-walled crystal glass with optical
structure distributes the light uniformly.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.

Lamp

6,3 W Module connected wattage
8,6 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
22 453
LED-0263/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
735 lm Module luminous flux
416 lm Luminaire luminous flux
48,4 lm / W Luminaire luminous efficiency
22 453 K4
LED-0263/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
790 lm Module luminous flux
448 lm Luminaire luminous flux
52,1 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy, aluminium
and stainless steel
Crystal glass with optical structure
2 fixing holes ø 5.5 mm
144 mm spacing
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm,
max. 3 × 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 3.0 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
30
□ 160
Utilisation
Luminaire à LED de construction très robuste.
Le verre clair épais avec structure optique
diffuse la lumière de façon uniforme.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
6.3 W Puissance raccordée du module
8.6 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
22 453
LED-0263/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
735 lm Flux lumineux du module
416 lm Flux lumineux du luminaire
48,4 lm / W Rendement lum. d'un luminaire
22 453 K4
LED-0263/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
790 lm Flux lumineux du module
448 lm Flux lumineux du luminaire
52,1 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair à structure optique
2 trous de fixation ø 5,5 mm
Entraxe 144 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm, max. 3 × 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 3,0 kg
!
22 453
IP 65
205
6,3 W
8,6 W
t = 25 °C
a
50 000 h / L
70
LED-0263/830
3000 K
R > 80
a
735 lm
416 lm
48,4 lm / W
LED-0263/840
4000 K
R > 80
a
790 lm
448 lm
52,1 lm / W
