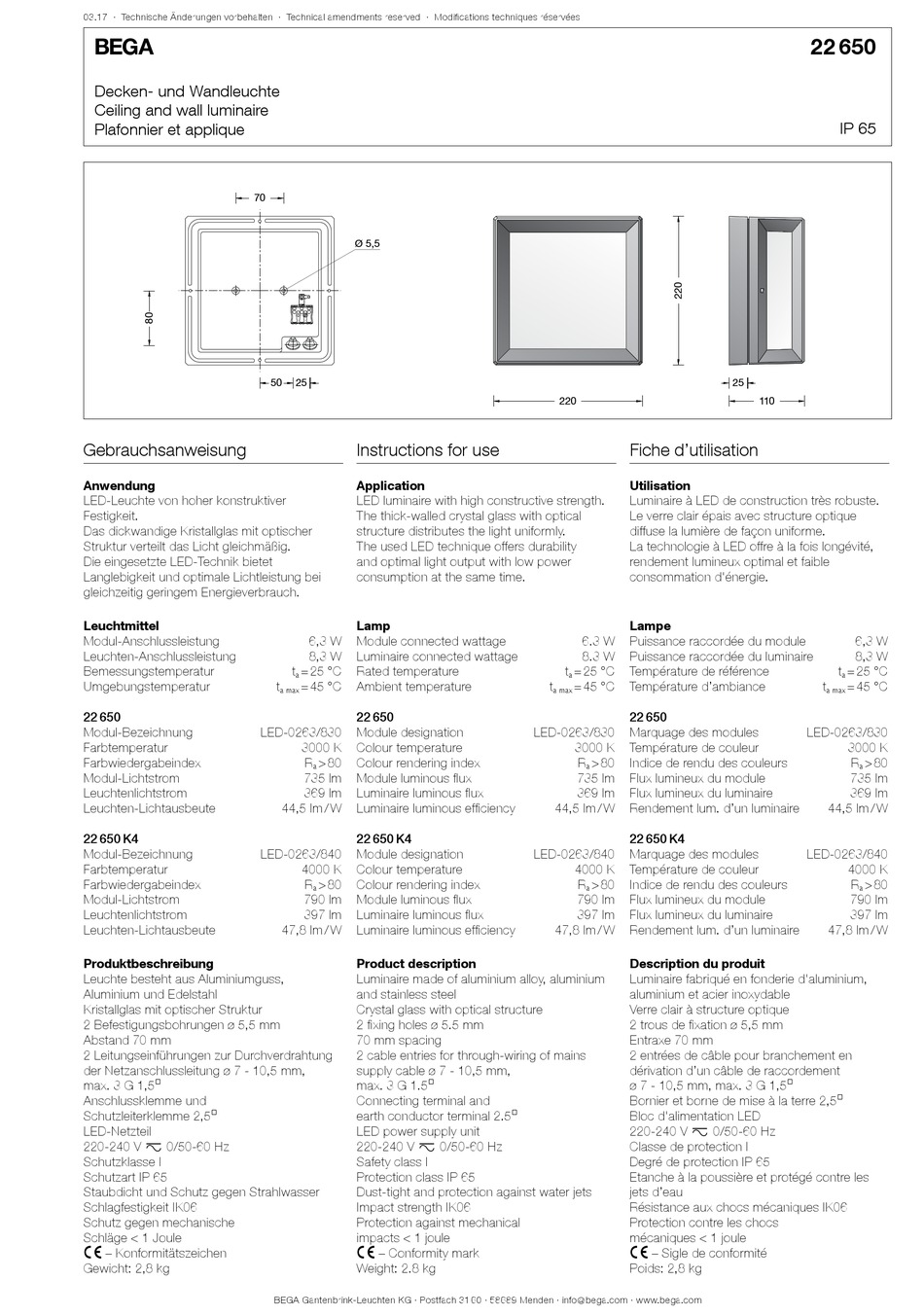

BEGA 22 650 Instructions For Use

03.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

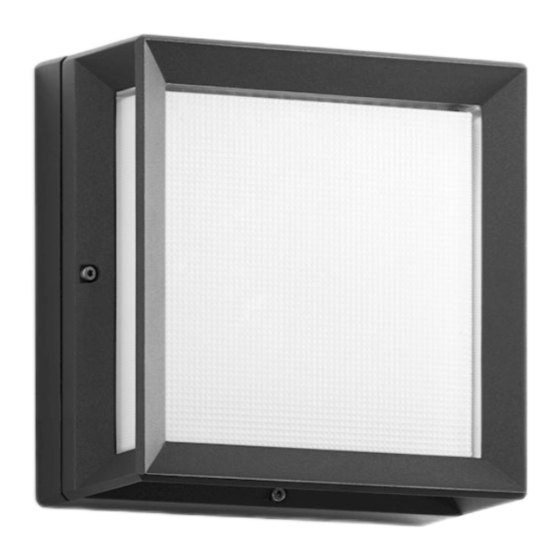

Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
70
Gebrauchsanweisung
Anwendung
LED-Leuchte von hoher konstruktiver
Festigkeit.
Das dickwandige Kristallglas mit optischer
Struktur verteilt das Licht gleichmäßig.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
22 650
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
22 650 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas mit optischer Struktur
2 Befestigungsbohrungen ø 5,5 mm
Abstand 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7 - 10,5 mm,
max. 3 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 2,8 kg
Ø 5,5
50 25
Instructions for use
Application
LED luminaire with high constructive strength.
The thick-walled crystal glass with optical
structure distributes the light uniformly.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
6,3 W Module connected wattage
8,3 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
22 650
LED-0263/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
735 lm Module luminous flux
369 lm Luminaire luminous flux
44,5 lm / W Luminaire luminous efficiency
22 650 K4
LED-0263/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
790 lm Module luminous flux
397 lm Luminaire luminous flux
47,8 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Crystal glass with optical structure
2 fixing holes ø 5.5 mm
70 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7 - 10,5 mm,
max. 3 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 2.8 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
220
Fiche d'utilisation
Utilisation
Luminaire à LED de construction très robuste.
Le verre clair épais avec structure optique
diffuse la lumière de façon uniforme.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
6.3 W Puissance raccordée du module
8.3 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 45 °C Température d'ambiance
a max
22 650
LED-0263/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
735 lm Flux lumineux du module
369 lm Flux lumineux du luminaire
44,5 lm / W Rendement lum. d'un luminaire
22 650 K4
LED-0263/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
790 lm Flux lumineux du module
397 lm Flux lumineux du luminaire
47,8 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair à structure optique
2 trous de fixation ø 5,5 mm
Entraxe 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7 - 10,5 mm, max. 3 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 2,8 kg
22 650
IP 65
25
110
6,3 W
8,3 W
t = 25 °C
a
t = 45 °C
a max
LED-0263/830
3000 K
R > 80
a
735 lm
369 lm
44,5 lm / W
LED-0263/840
4000 K
R > 80
a
790 lm
397 lm
47,8 lm / W
