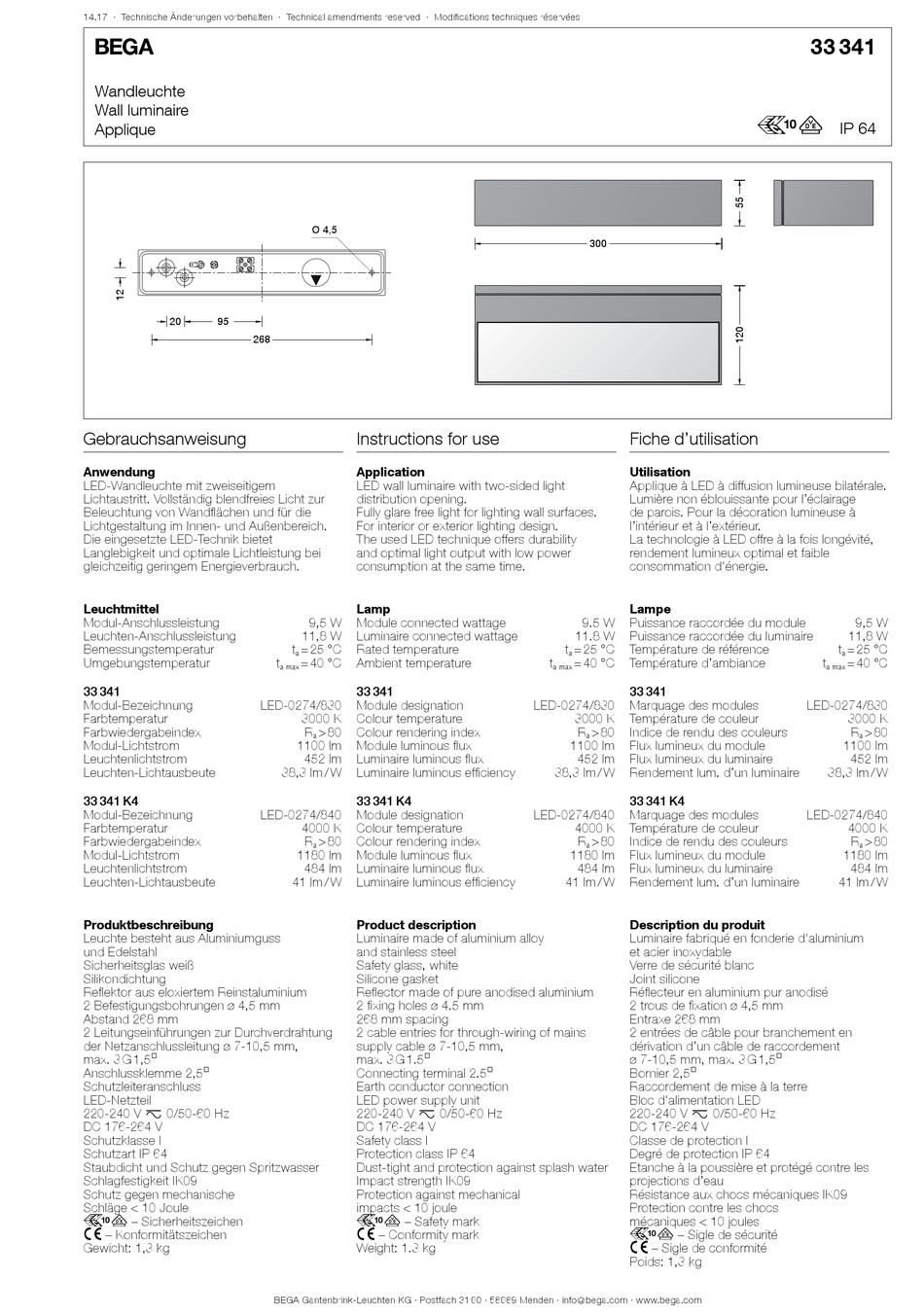

BEGA 33 341 Instructions For Use

14.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

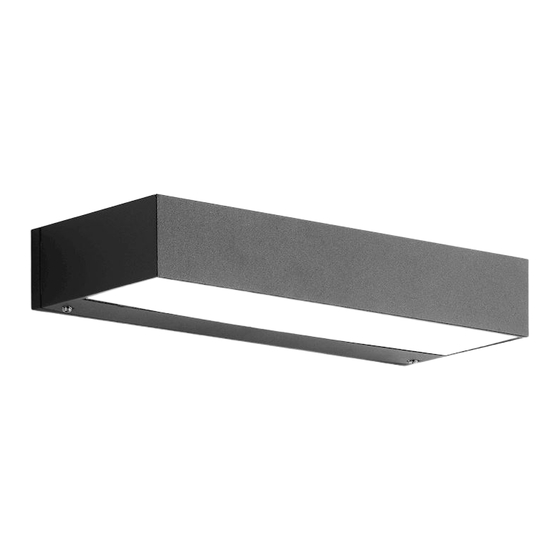

Wandleuchte
Wall luminaire
Applique
20 95
268
Gebrauchsanweisung
Anwendung
LED-Wandleuchte mit zweiseitigem
Lichtaustritt. Vollständig blendfreies Licht zur
Beleuchtung von Wandflächen und für die
Lichtgestaltung im Innen- und Außenbereich.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 341
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
33 341 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 4,5 mm
Abstand 268 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,3 kg
Ø 4,5
Instructions for use
Application
LED wall luminaire with two-sided light
distribution opening.
Fully glare free light for lighting wall surfaces.
For interior or exterior lighting design.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
9,5 W Module connected wattage
11,8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
33 341
LED-0274/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
1100 lm Module luminous flux
452 lm Luminaire luminous flux
38,3 lm / W Luminaire luminous efficiency
33 341 K4
LED-0274/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
1180 lm Module luminous flux
484 lm Luminaire luminous flux
41 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy
and stainless steel
Safety glass, white
Silicone gasket
Reflector made of pure anodised aluminium
2 fixing holes ø 4.5 mm
268 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK09
Protection against mechanical
impacts < 10 joule
r – Safety mark
c – Conformity mark
Weight: 1.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
300
Fiche d'utilisation
Utilisation
Applique à LED à diffusion lumineuse bilatérale.
Lumière non éblouissante pour l'éclairage
de parois. Pour la décoration lumineuse à
l'intérieur et à l'extérieur.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
9.5 W Puissance raccordée du module
11.8 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
33 341
LED-0274/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
1100 lm Flux lumineux du module
452 lm Flux lumineux du luminaire
38,3 lm / W Rendement lum. d'un luminaire
33 341 K4
LED-0274/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
1180 lm Flux lumineux du module
484 lm Flux lumineux du luminaire
41 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Verre de sécurité blanc
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 4,5 mm
Entraxe 268 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,3 kg
33 341
r
IP 64
9,5 W
11,8 W
t = 25 °C
a
t = 40 °C
a max
LED-0274/830
3000 K
R > 80
a
1100 lm
452 lm
38,3 lm / W
LED-0274/840
4000 K
R > 80
a
1180 lm
484 lm
41 lm / W
