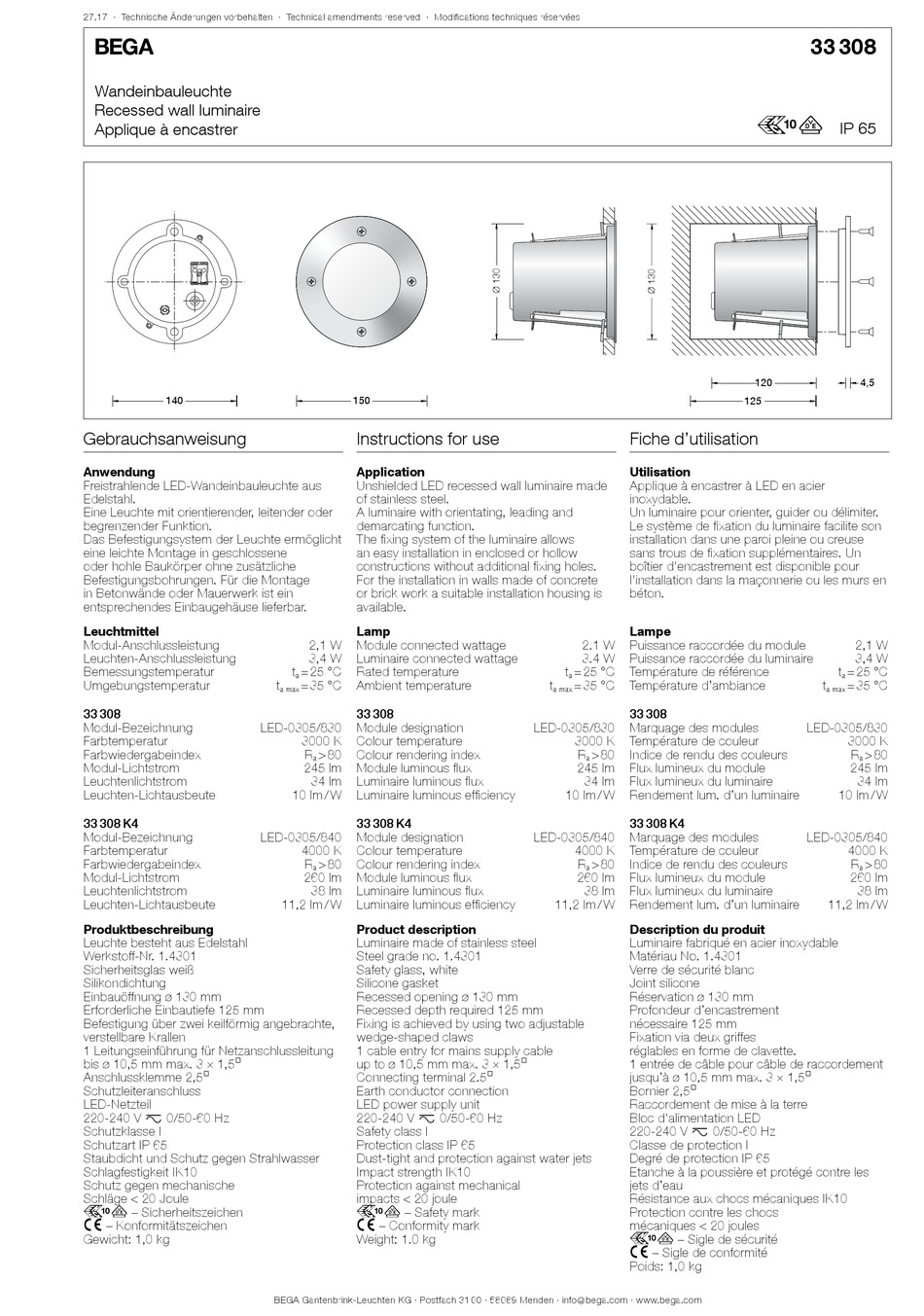

BEGA 33 308 Instructions For Use

27.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
140
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Wandeinbauleuchte aus
Edelstahl.
Eine Leuchte mit orientierender, leitender oder
begrenzender Funktion.
Das Befestigungsystem der Leuchte ermöglicht
eine leichte Montage in geschlossene
oder hohle Baukörper ohne zusätzliche
Befestigungsbohrungen. Für die Montage
in Betonwände oder Mauerwerk ist ein
entsprechendes Einbaugehäuse lieferbar.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 308
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
33 308 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas weiß
Silikondichtung
Einbauöffnung ø 130 mm
Erforderliche Einbautiefe 125 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,0 kg
150
Instructions for use
Application
Unshielded LED recessed wall luminaire made
of stainless steel.
A luminaire with orientating, leading and
demarcating function.
The fixing system of the luminaire allows
an easy installation in enclosed or hollow
constructions without additional fixing holes.
For the installation in walls made of concrete
or brick work a suitable installation housing is
available.
Lamp
2,1 W Module connected wattage
3,4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
33 308
LED-0305/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
245 lm Module luminous flux
34 lm Luminaire luminous flux
10 lm / W Luminaire luminous efficiency
33 308 K4
LED-0305/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
260 lm Module luminous flux
38 lm Luminaire luminous flux
11,2 lm / W Luminaire luminous efficiency

Product description

Luminaire made of stainless steel
Steel grade no. 1.4301
Safety glass, white
Silicone gasket
Recessed opening ø 130 mm
Recessed depth required 125 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
1 cable entry for mains supply cable
up to ø 10,5 mm max. 3 × 1,5@
Connecting terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 1.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Applique à encastrer à LED en acier
inoxydable.
Un luminaire pour orienter, guider ou délimiter.
Le système de fixation du luminaire facilite son
Installation dans une paroi pleine ou creuse
sans trous de fixation supplémentaires. Un
boîtier d'encastrement est disponible pour
l'installation dans la maçonnerie ou les murs en
béton.
Lampe
2.1 W Puissance raccordée du module
3.4 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
33 308
LED-0305/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
245 lm Flux lumineux du module
34 lm Flux lumineux du luminaire
10 lm / W Rendement lum. d'un luminaire
33 308 K4
LED-0305/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
260 lm Flux lumineux du module
38 lm Flux lumineux du luminaire
11,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité blanc
Joint silicone
Réservation ø 130 mm
Profondeur d'encastrement
nécessaire 125 mm
Fixation via deux griffes
réglables en forme de clavette.
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 3 × 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,0 kg
33 308
r
IP 65
120 4,5
125
2,1 W
3,4 W
t = 25 °C
a
t = 35 °C
a max
LED-0305/830
3000 K
R > 80
a
245 lm
34 lm
10 lm / W
LED-0305/840
4000 K
R > 80
a
260 lm
38 lm
11,2 lm / W
