Konig & Meyer 24100 Quick Start Manual

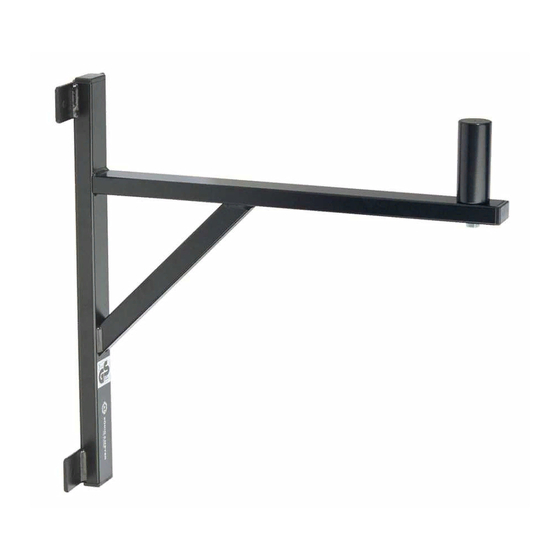

24100 Boxenwandhalterung
- für Lautsprecher bis zu max. 50 kg
- gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
- Aufsteckbolzen: ø 35 mm x 84 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen,
sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung Halterung auf Schäden überprüfen.
- Beschädigte Halterungen dürfen nicht weiter eingesetzt werden.
- Max. zentrische Last von 50kg nicht überschreiten
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie örtlich gültige Befestigungsanweisungen
- (evtl. abweichend von angegebenen Beispielen in Kapitel 3. A,B,C)
- Benutzen Sie 4 Schrauben für die Wandbefestigung
- Montage ausschließlich durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem
- Montagematerial (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder hinter denen
- Strom- und Wasserleitungen oder dgl. verlegt sind.
- Im Zweifelsfall einen qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie in regelmäßigen Abständen Festigkeit und Zustand der
- Bauteile und der Verschraubungen.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten
- Einklemmgefahren bergen.
- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten
- für szenische Darstellung" gelten die BGV C1.
- Das Aufbringen des Lautsprechers ist durch fachlich und körperlich
- geeignetes Personal vorzunehmen. Wir empfehlen, mit mehreren
- Personen zu arbeiten.

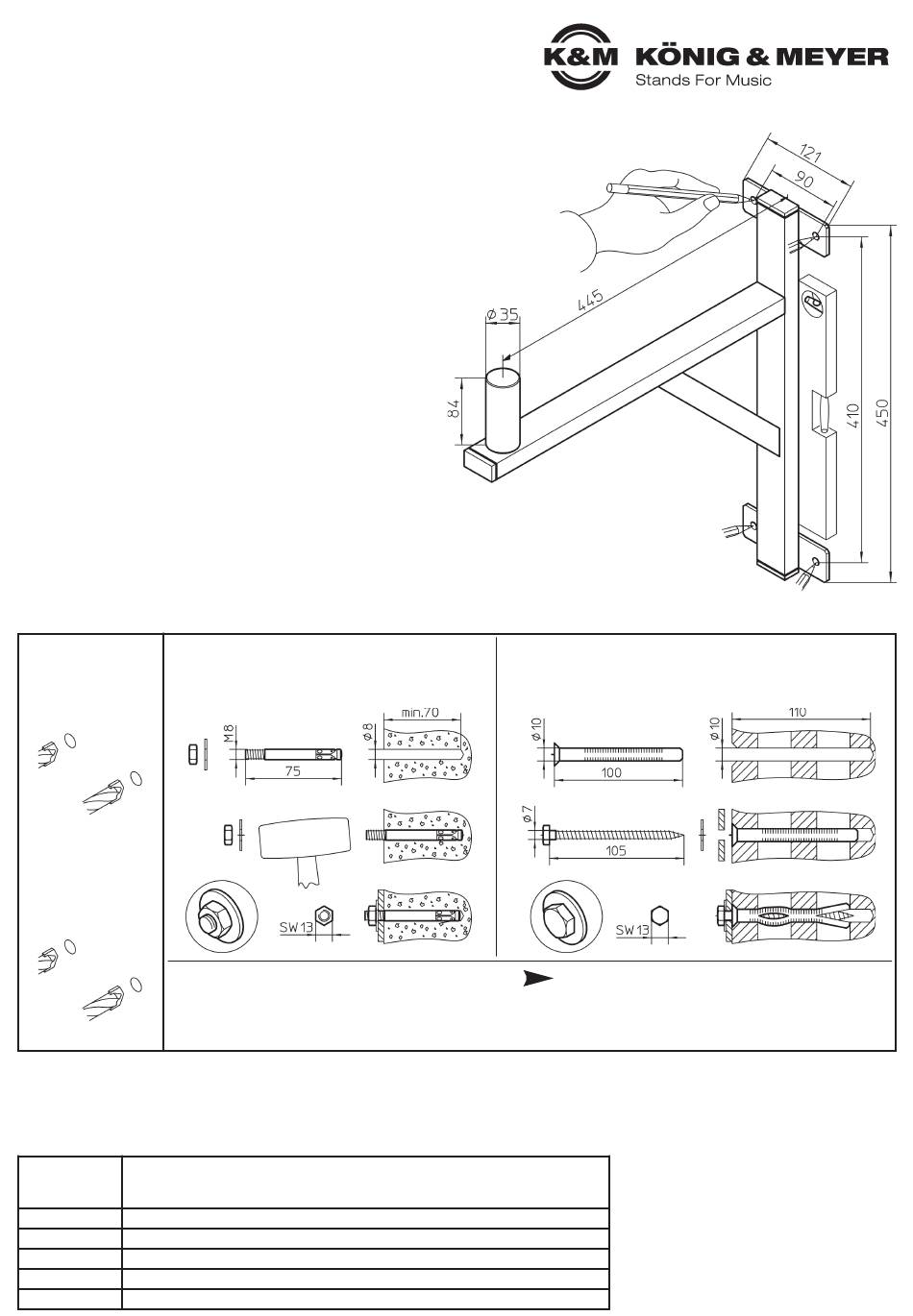

2. 3. Befestigungsbeispiele:
Dübellöcher
A Betonwand - Bsp.: Bolzen-Anker M8 x 75 mm
bohren (4x)
aufbohren, Loch ausblasen, Anker einschlagen, Halterung
anbringen, U-Scheiben setzen, Muttern anziehen
Durchmesser
- 8 mm bei
- Bolzen-Anker (s. 3.A)
- 10 mm bei
- Rahmendübel (s. 3.B)
C Einspritzmörtel-
C Verankerungen
PRÜFEN, INSTANDHALTEN, REINIGEN
- Verschraubungen (Wandbefestigung sowie Aufsteckbolzen) regelmäßig auf Zustand und Festsitz prüfen.
- Bei Wartungsarbeiten auf Gefährdungen achten (Einklemmen, Anstoßen, herunterfallende Gegenstände etc.) und entsprechend sichern.
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Rohre, Laschen und Bolzen - Stahl, schwarz gepulvert
Material Schrauben, Muttern - Stahl, verzinkt
Abdeckungen - PA, PE
Traglast Lautsprecher max. 50 kg, ausgestattet mit geeigneten Flanschbuchsen
Abmessungen H x B x T: 460 x 121 x 480 mm, Aufsteckbolzen: ø 35 x 84 mm
Karton H x B x T: 460 x 120 x 480 mm
Gewicht 2,8 kg / brutto 3,7 kg
Zubehör Adapterhülse 21326: für Lautsprecherbuchsen mit ø 38 mm (=US-Variante)
- OHNE Siebhülse: für Vollmauerwerk und Beton
- MIT Siebhülse: für Hohlkammersteine
- Vorteile: Befestigung arbeitet spreizdruckfrei; so kann die Halterung beliebig oft ausgewechselt werden und erlaubt eine
- randnahe Montage (mind.100 mm Abstand).
- Genaue Montagehinweise entnehmen Sie bitte den Beipackinformationen der Produkte.
1.
Halterung ausrichten,
Bohrlöcher markieren
B Lochsteine - Bsp.: Rahmendübel 10 x 100 mm mit Holzschraube ø 7 x 105 mm
Löcher bohren, senken und ausblasen, Dübel setzen, Halterung anbringen,
Schrauben eindrehen
8ahlweise mit Anker-Gewindestange M8 oder Innengewindehülse M6
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24100-000-55 Rev.05 03.80.482.00 12/14
