24140 Boxenwandhalterung
- Stabile Ausführung, geeignet für Lautsprecher bis zu max. 35 kg
- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
- Passend für Flanschbuchsen-Innendurchmesser 36 mm
- Der Boxenabstand zur Wand kann in 4 Positionen individuell eingestellt werden
- Die Befestigung an der Wand größtenteils von der Lautsprecherbox verdeckt
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch
für den späteren Gebrauch aufzubewahren.
1. SICHERHEITSHINWEISE
- Vor und nach Benutzung Halterung auf Schäden
- überprüfen. Beschädigte Halterungen dürfen nicht
- weiter eingesetzt werden.
- Max. zentrische Last: 35 kg
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie örtlich gültige Befestigungs-
- anweisungen (evtl. abweichend von angegebenen
- Beispielen in Kapitel 5. A,B,C)
- Benutzen Sie 4 Schrauben für die Wandbefestigung
- Montage ausschließlich durch ausgebildetes
- Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem
- Montagematerial (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder
- hinter denen Strom- und Wasserleitungen oder dgl.
- verlegt sind. Im Zweifelsfall einen qualifizierten
- Fachmann zu Rate ziehen.
- Prüfen Sie in regelmäßigen Abständen Festigkeit
- und Zustand der Bauteile und der Verschraubungen.
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen.
- Beim Einsatz der Halterung in "Veranstaltungs-
- und Produktionsstätten für szenische Darstellung"
- gelten die BGV C1.

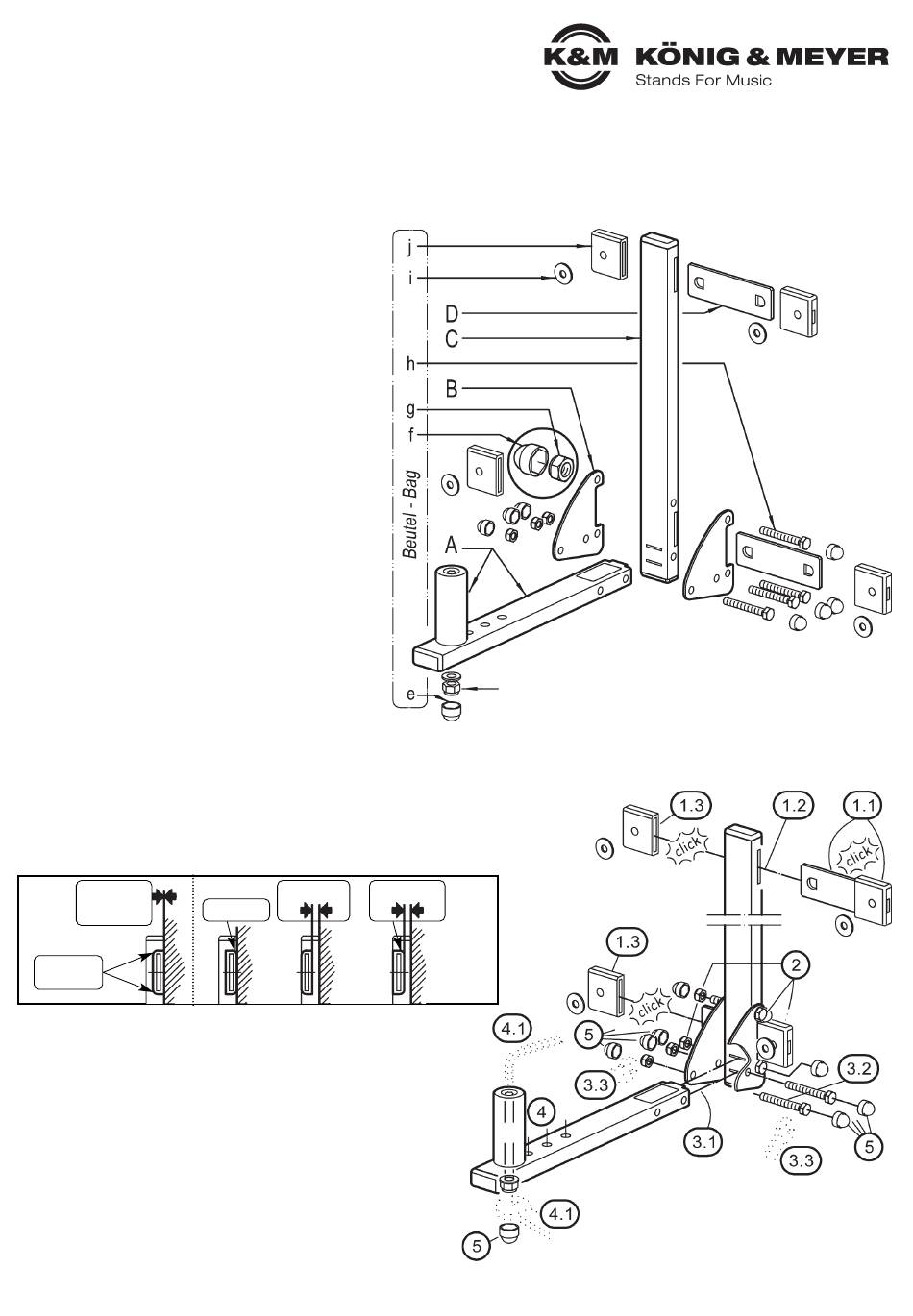

2. TEILE – ÜBERSICHT
Sichtprüfung vornehmen, ob Teile vollständig und in Ordnung sind.
LOSE TEILE: A Ausleger mit vormontiertem Bolzen, B Ecklasche 2x, C Wandrohr, D Befestigungslasche 2x
ZUBEHÖRBEUTEL: e 1x Schutzkappe M10, f 8x Schutzkappe M8, g 4x Sicherungsmutter M8-SW13, h 4x Sechskantschraube M8 x 60 mm-SW13,
i 4x U-Scheibe ø8,4/24 mm, j 4x Ausgleichskappe
3. MONTAGE
1.1 Jeweils eine Abdeckung j auf die Laschen D bis zum Einrasten aufschieben.
1.2 Laschen durch Schlitze des Wandrohres C schieben.
1.2 BEACHTE: Teile dabei so halten, dass die Rückwand von Rohr und Abdeckung
1.2 eine Linie bilden UND die Rundung der Abdeckung nach vorne zeigt.
OK!
Rückwand von
Wandrohr und
Abdeckungen
sind bündig
Radien der
Abdeckungen
sind vorne
1.3 Nun die restlichen beiden Abdeckungen (j) aufschieben bis sie hörbar einrasten
(click).
2 Beide Ecklaschen B an die Bohrungen des Wandrohres C halten und mittels
2 zweier Sechskantschrauben M8 x 60 h u. Sicherungsmuttern M8 g verschrauben.
3 Ausleger A mit dem Wandrohr C verbinden.
3.1 Dazu die Laschen des Auslegers in die Schlitze des Wandrohres stecken.
3.2 Zwei Sechskantschrauben M8 x 60 h durch die entsprechenden Bohrungen
3.2 der Ecklaschen B und des Auslegers schieben und Sicherungsmuttern M8 g
3.2 verschrauben.
3.3 Benutzen Sie dazu zwei Gabel- oder Ringschlüssel SW13 (nicht im
3.3 Lieferumfang).
4 BEACHTE: Der Befestigungsbolzen ist platziert in einem von VIER
4 möglichen Bohrungen und nur lose vormontiert.
4.1 Bitte wählen Sie die gewünschte Position des Bolzens und verschrauben sie
4.1 diesen dann fest mit dem Auslegerrohr A. Dazu den Schraubenkopf oben
4.1 mit einem Inbusschlüssel SW8 festhalten und die Sicherungsmutter M10
4.1 mit zwischenliegender Scheibe unter Verwendung eines Gabel/Ringschlüssels
4.1 SW17 festziehen.
5 Nach Montage der Verschraubungen die Schutzkappen (e-1x, f-8x) aufbringen.
6 Die vier U-Scheiben i müssen als Unterlage zur Wandbefestigung dienen.
FALSCH!
2. Rückwände 3. Kombination
2. nicht bündig 3.
1. Radien
1. sind hinten
BEACHTE:
Die Sicherungsmutter M10 ist im Lieferzustand nur leicht angezogen.
Wählen Sie die gewünschte Position des Befestigungsbolzens (4 zur Wahl) und
ziehen Sie die Mutter fest wie in Punkt 4.1 beschrieben.
aus 1. und 2.
