Wichtige Informationen
Elektro-Quadrocopter „Q Pro FPV" RtF
Best.-Nr. 1526043
Die Haupt-Bedienunganleitung finden Sie auf der mitgelieferten CD; sie liegt dort
im PDF-Format vor. Zum Betrachten der PDF benötigen Sie ein dazu geeignetes
Programm, z.B. den „Acrobat Reader", den Sie bei www.adobe.com kostenlos her-
unterladen können.
Bestimmungsgemäße Verwendung
Der Elektro-Quadrocopter „Q Pro FPV" ist ein hubschrauberähnliches Flugmodell und aus-
schließlich für den privaten Einsatz im Modellbaubereich und für die damit verbundenen Be-
triebszeiten ausgelegt.
Für einen anderen Einsatz ist dieses System nicht geeignet. Eine andere Verwendung als
zuvor beschrieben kann zur Beschädigung des Produktes mit den damit verbundenen Gefah-
ren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. führen. Die Sicherheitshinweise sind
unbedingt zu befolgen!
Das Produkt darf nicht feucht oder nass werden.
Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten
wichtige Informationen zum Umgang mit dem Produkt.
Sie allein sind für den gefahrlosen Betrieb des Modells verantwortlich!

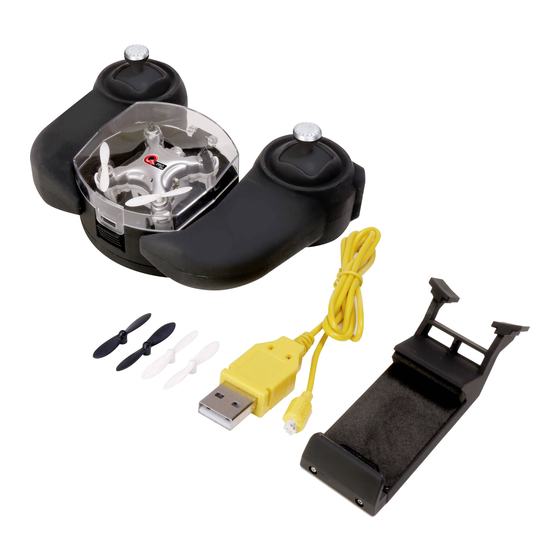

Lieferumfang
• Vormontierter Quadrocopter „Q Pro FPV"
• Sender
• Smartphonehalter für Sender
• USB-Ladegerät
• Zwei Ersatz-Rotoren (vorne)
• Zwei Ersatz-Rotoren (hinten)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
Von der Garantie und Gewährleistung ausgeschlossen sind ferner normaler
Verschleiß und Unfall- bzw. Absturzschäden (z.B. gebrochene Rotorblätter
oder Chassisteile).
Sehr geehrte Kundin, sehr geehrter Kunde,
diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch
zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb die-
ses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!
a) Allgemein
Achtung, wichtiger Hinweis!
Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden
kommen.
Achten Sie deshalb unbedingt darauf, dass Sie für den Betrieb des Modells
ausreichend versichert sind, z.B. über eine Haftpflichtversicherung. Falls
Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich
vor Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des
Modells mitversichert ist.
Beachten Sie: In verschiedenen Ländern der EU besteht eine Ver-
sicherungspflicht für alle Flugmodelle!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/
oder das Verändern des Produkts oder deren Komponenten nicht gestattet.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Das Produkt darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zum gefährlichen Spielzeug werden.
• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt
werden können, so setzen Sie sich bitte mit uns oder einem anderen Fachmann
in Verbindung.
b) Vor der Inbetriebnahme
• Stellen Sie sicher, dass innerhalb der Reichweite der Fernsteuerung keine weite-
ren Modelle auf dem gleichen 2,4 GHz-Band (Sendefrequenz) betrieben werden.
Prüfen Sie immer, ob gleichzeitig betriebene 2,4 GHz Sendeanlagen Ihr Modell
nicht stören.
• Überprüfen Sie regelmäßig die Funktionssicherheit Ihres Modells und der Fern-
steueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. eine be-
schädigte Mechanik (z.B. Rotoren).
• Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen
jedoch kein Spiel in der Lagerung aufweisen.
• Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Ro-
toren.
• Der zum Betrieb erforderliche Flugakku ist entsprechend den Angaben dieser Be-
dienungsanleitung aufzuladen.
• Achten Sie auf eine noch ausreichende Restkapazität (Batterieprüfer) der im Sen-
der eingelegten Batterien. Sollten die Batterien leer sein, so tauschen Sie immer
den kompletten Satz und niemals nur einzelne Zellen aus.
• Achten Sie bei laufenden Rotoren darauf, dass sich weder Gegenstände noch
Körperteile im Dreh- und Ansaugbereich der Rotoren befinden.
c) Während des Betriebs
• Gehen Sie bei Betrieb des Modells kein Risiko ein! Ihre eigene Sicherheit und die
Ihres Umfeldes hängen alleine von Ihrem verantwortungsbewussten Umgang mit
dem Modell ab.
• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden
verursachen! Achten Sie deshalb beim Flugbetrieb auf einen ausreichenden Si-
cherheitsabstand zu Personen, Tieren und Gegenständen.
• Wählen Sie eine geeignete Örtlichkeit zum Betrieb Ihres Modells aus.
• Fliegen Sie mit Ihrem Modell nur dann, wenn Ihre Reaktionsfähigkeit uneinge-
schränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamenten-Einfluss können zu
Fehlreaktionen führen.
• Fliegen Sie nie direkt auf Zuschauer oder auf sich selbst zu.
• Sowohl Motor, Elektronik als auch Flugakku können sich beim Betrieb des Modells
erwärmen. Machen Sie aus diesem Grund eine Pause von 5 - 10 Minuten, bevor
Sie den im Quadrocopter fest eingebauten Flugakku wieder laden.
• Lassen Sie immer die Fernsteuerung (Sender) eingeschaltet, solange das Modell
in Betrieb ist. Schalten Sie nach der Landung immer zuerst den Ein-/Ausschalter
am Quadrocopter in die „ausgeschaltet"-Stellung („OFF"). Erst danach darf der
Fernsteuersender ausgeschaltet werden.
• Bei einem Defekt oder einer Fehlfunktion ist zuerst die Ursache der Störung zu
beseitigen, bevor Sie Ihr Modell wieder starten.
• Setzen Sie Ihr Modell und die Fernsteueranlage nicht über längere Zeit der direk-
ten Sonneneinstrahlung oder großer Hitze aus.
• Bei einem schweren Absturz (zum Beispiel aus großer Höhe) können die elekt-
ronischen Gyro-Sensoren beschädigt werden. Vor einem erneuten Flug ist daher
unbedingt die volle Funktion zu prüfen!
• Bei einem Absturz müssen Sie sofort die Rotor-Motoren ausschalten. Drehende
Rotoren können bei Kontakt mit Hindernissen bzw. beim Aufschlag beschädigt
werden. Vor einem erneuten Flug sind diese unbedingt auf eventuelle Risse oder
Bruchstellen zu prüfen!
• Um Schäden am Modell durch einen Absturz aufgrund von Unterspannung bzw.
durch eine Tiefentladung des Akkus zu vermeiden, empfehlen wir Ihnen, im Flug
die Leuchtsignale zur Unterspannung unbedingt zu beachten.
