Für Montage des Abtastkopfes bitte separate Anleitung verwenden.
For mounting the scanning head, please use separate instructions.

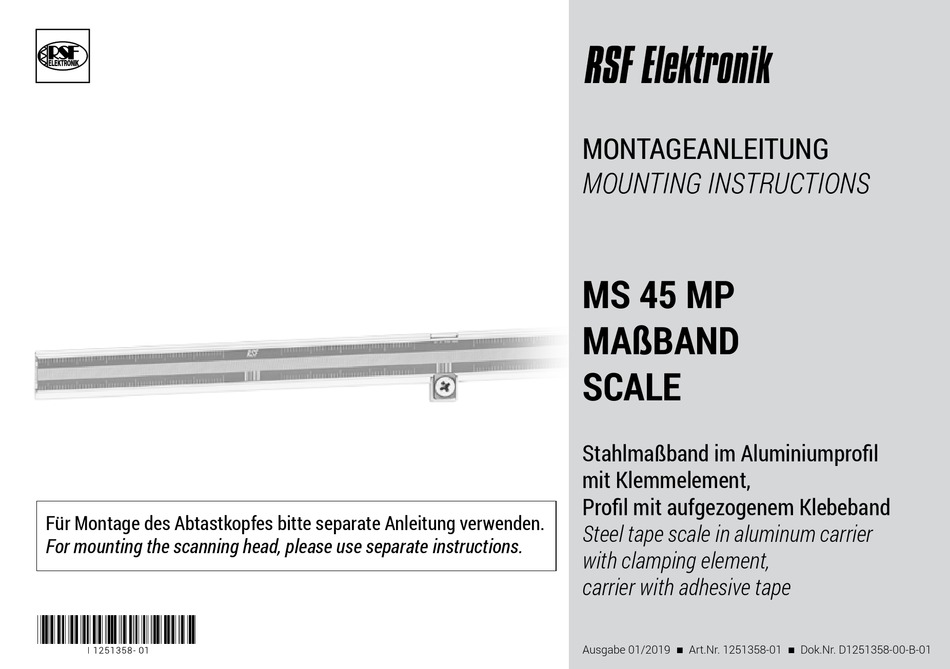

MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
MS 45 MP
MAßBAND
SCALE
Stahlmaßband im Aluminiumprofil
mit Klemmelement,
Profil mit aufgezogenem Klebeband
Steel tape scale in aluminum carrier
with clamping element,
carrier with adhesive tape
Ausgabe 01/2019 
 Art.Nr. 1251358-01 
 Dok.Nr. D1251358-00-B-01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS 45 MP and is the answer not in the manual?

Questions and answers

Related Manuals for RSF Elektronik MS 45 MP

Summary of Contents for RSF Elektronik MS 45 MP

  • Page 1 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS MS 45 MP MAßBAND SCALE Stahlmaßband im Aluminiumprofil mit Klemmelement, Profil mit aufgezogenem Klebeband Für Montage des Abtastkopfes bitte separate Anleitung verwenden. Steel tape scale in aluminum carrier For mounting the scanning head, please use separate instructions.

  • Page 2: Table Of Contents

    ..................Safety notes ................ Montagevorbereitungen ................Mounting preparations ..................Montage 08 − 09 ..................Mounting 08 − 09 ................. Referenzmarke wählbar ............... Selectable reference mark ..........Demontage / Umweltschutz / Entsorgung ........Demounting environmental protection / disposal MS 45 MP...

  • Page 3: Introduction

    This signal word indicates important information that prevents damage to property. Dieses Symbol kennzeichnet nützliche Tipps, Empfehlungen sowie zusätzliche Informationen. This symbol indicates useful tips, recommendations and addi- tional information. Dieses Symbol kennzeichnet Handlungsanweisungen. This symbol indicates instructions. MS 45 MP...

  • Page 4: Technische Daten

     Standard: 100 mm (äquidistant) / (equidistant)  An beliebiger Position, nach Kundenwunsch / At any position, on request  Position kundenseitig wählbar (Kunde deaktiviert nicht benötigte RI durch Abkleben) Position selectable by customer (customer deactivates not needed RI by covering) MS 45 MP...
  • Page 5 Technische Daten / Technical data 2 2.2 ABMESSUNGEN / DIMENSIONS MS 45 MP...

  • Page 6: Sicherheitshinweise

    Make sure you have no equipment parts on long mounting guideways, that could entry into the mounting space. Benützen Sie geeignete Schutzausrüstung für die Montage / Demontage (Handschuhe, Schutzbrille). Wear suitable protective equipment for mounting / demounting (gloves, goggles). MS 45 MP...

  • Page 7: Mounting Preparations

    Groove for alignment flächen siehe Abmessungen (s. S. 05). Mill a guide groove or mount stop pins as a mounting surface onto Referenzmarke / Reference mark the machine. Demands for mounting see in dimensions (see page 05). MS 45 MP...

  • Page 8: Mounting

     Verwenden Sie für die Montage des Maßstabs eine Anschlagleiste oder -stifte. Use a stop rail or stop ins for mounting the scale. MONTAGEANLEITUNG MOUNTING INSTRUCTIONS MS 45 MP MAßSTAB Schrauben Sie das Klemmelement mit max. 1,2 Nm fest. SCALE Stahlmaßband im Aluminiumprofil...
  • Page 9  Adhesion temperature: min. +18 °C/+64 °F / max. +38 °C/+100 °F  Bond strenth after approx. 72 h. Ziehen Sie die Schutzfolie vom Stahlmaßband ab. Strip away the protective foil of the steel tape scale. Entfernen Sie die Anschlagleiste oder -stifte. Remove the stop rail or pins. MS 45 MP...

  • Page 10: Referenzmarke Wählbar

    Sticker abdecken. Decken Sie dabei nicht die Hauptspur ab. Disable any unwanted reference marks by covering them with a sticker. Do not cover the main track. Bündig mit Hauptspur Flush with main track Ausgewählte Referenzmarke Deaktivierte Referenzmarken Selected reference mark Disabled reference marks MS 45 MP...

  • Page 11: Demontage / Umweltschutz / Entsorgung

    Observe the applicable country-specific regulations.  Beachten Sie die Vorschriften des jeweiligen Landes.  More detailed information on legal regulations can be obtained Genaue Informationen zu gesetzlichen Regelungen gibt from competent authorities. die zuständige Verwaltungsbehörde. MS 45 MP...
  • Page 12 Ges.m.b.H. Elektronische Längenmessgeräte, Kabelsysteme, Präzisionsteilungen Tarsdorf 93, 5121 Tarsdorf, Österreich +43 (0)6278 / 8192-0 +43 (0)6278 / 8192-58 e-mail: info@rsf.at internet: www.rsf.at Certified acc. to DIN EN ISO 9001 DIN EN ISO 14001 Ausgabe/Date 01/2019   Art.Nr. 1251358-01   Dok.Nr. D1251358-00-B-01  ...
