Für Montage des Abtastkopfes bitte separate Anleitung verwenden.
For mounting the scanning head, please use separate instructions.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

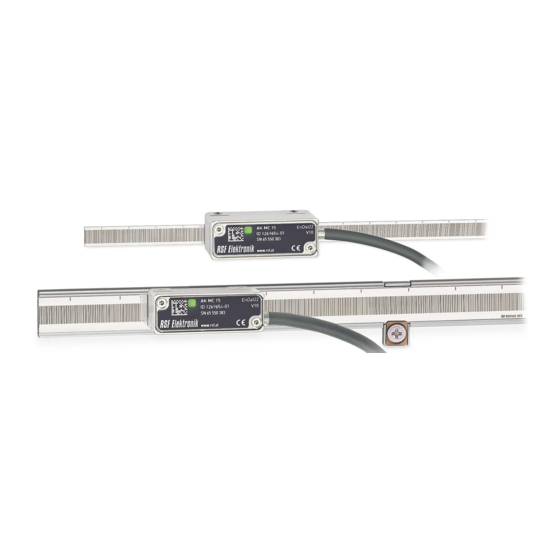

MS 25 BO, BK, GO, GK
Glas-, Glaskeramik-Maßstab
mit und ohne aufgezogenem Klebeband
Glass, glass ceramic scale
with or without adhesive tape
Ausgabe 10/2021
Art.Nr. 1252549-01
Dok.Nr. D1252549-02-A-02
Advertisement
Table of Contents
Related Manuals for RSF Elektronik MS 25 BO
Summary of Contents for RSF Elektronik MS 25 BO
- Page 1 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS MS 25 BO, BK, GO, GK Glas-, Glaskeramik-Maßstab mit und ohne aufgezogenem Klebeband Glass, glass ceramic scale with or without adhesive tape Für Montage des Abtastkopfes bitte separate Anleitung verwenden. For mounting the scanning head, please use separate instructions.
-
Page 2: Table Of Contents
................Mounting preparations ..................Montage 08 − 09 ..................Mounting 08 − 09 ........Schaltpunkte einstellen, Referenzmarke wählen ........Switch points adjusting, selecting reference mark ..........Demontage, Umweltschutz, Entsorgung ......... Demounting environmental protection, disposal MS 25 BO, BK, GO, GK... -
Page 3: Introduction
This signal word indicates important information that prevents damage to property. Dieses Symbol kennzeichnet nützliche Tipps, Empfehlungen sowie zusätzliche Informationen. This symbol indicates useful tips, recommendations and addi- tional information. Dieses Symbol kennzeichnet Handlungsanweisungen. This symbol indicates instructions. MS 25 BO, BK, GO, GK... -
Page 4: Technische Daten
Sind sie einer Verschmutzung ausgesetzt, Schutzart EN 60529 müssen entsprechende Schutzmaßnahmen getroffen werden. Protection EN 60529 The graduation carriers have no special protection. If the scales are exposed to contamination, protective measures must be taken. MS 25 BO, BK, GO, GK... - Page 5 Technische Daten / Technical data 2 2.2 ABMESSUNGEN / DIMENSIONS MS 25 BO, BK, GO, GK...
-
Page 6: Sicherheitshinweise
Make sure that neither machine parts nor foreign objects are within (Handschuhe, Schutzbrille). the measuring range in order to prevent damages to the linear encoder. Wear suitable protective equipment for mounting / demounting (gloves, goggles). MS 25 BO, BK, GO, GK... -
Page 7: Mounting Preparations
Montagefläche an der Maschine an. Anforderungen an die Montage- flächen siehe Abmessungen (s. S. 05). Mill a guide groove or mount stop pins as a mounting surface onto the machine. Demands for mounting see in dimensions (see page 05). MS 25 BO, BK, GO, GK... - Page 8 Corrugated cardboard Polyethylen Polyethylene A MS 25 BO, BK, GO, GK Maßstab / MS 25 BO, BK, GO, GK scale B Montageanleitung / Mounting instructions Ziehen Sie die Schutzfolie vom Klebeband ab. Remove protective foil from adhesive tape. C Abdeckband für Schaltspur, Aktivierungssticker Referenzmarken Cover tape for switch track, activation sticker reference marks D Hersteller-Prüfzertifikat / Manufacturer’s inspection certificate...
-
Page 9: Mounting
Verklebungstemperatur: min. +18 °C/+64 °F / max. +38 °C/+100 °F Max. Endklebekraft nach ca. 72 h. Observe the ideal conditions for tape adhesion: Adhesion temperature: min. +18 °C/+64 °F / max. +38 °C/+100 °F Max. bond strength after approx. 72 h. MS 25 BO, BK, GO, GK... -
Page 10: Schaltpunkte Einstellen, Referenzmarke Wählen
+ 25 ±1 Kennzeichnung für RI-Aktivierungssticker Referenzmarkenspur / Reference mark track Marking for RI-activation sticker Schaltspur / Switch track 0 ±1 0 ±1 RI-Aktivierungssticker RI-activation sticker Ausgewählte Referenzmarke ist aktiviert Selected reference mark is activated MS 25 BO, BK, GO, GK... -
Page 11: Demontage, Umweltschutz, Entsorgung
Observe the applicable country-specific regulations. Beachten Sie die Vorschriften des jeweiligen Landes. More detailed information on legal regulations can be obtained Genaue Informationen zu gesetzlichen Regelungen gibt from competent authorities. die zuständige Verwaltungsbehörde. MS 25 BO, BK, GO, GK... - Page 12 Ges.m.b.H. Elektronische Längen- und Winkelmessgeräte, Präzisionsteilungen Tarsdorf 93, 5121 Tarsdorf, Österreich +43 (0)6278 / 8192-0 +43 (0)6278 / 8192-58 e-mail: info@rsf.at internet: www.rsf.at Certified acc. to ISO 9001 ISO 14001 Ausgabe/Date 10/2021 Art.Nr. 1252549-01 Dok.Nr. D1252549-02-A-02 ...
