  • Page 1 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français...
  • Page 2 Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: 7-2001.0289 DVS: A00809_08_Y00_01 HBM: public 09.2019 E Hottinger Baldwin Messtechnik GmbH. Subject to modifications. All product descriptions are for general information only. They are not to be understood as a guarantee of quality or durability.
  • Page 3 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français...

  • Page 4: Table Of Contents

    ..........A00809_08_Y00_01 HBM: public...

  • Page 5: Safety Instructions

    General dangers of failing to follow the safety instructions The U5 force transducer corresponds to the state of the art and is fail‐safe. The transducers can give rise to remaining dangers if they are inappropriately installed and operated by untrained personnel.
  • Page 6 Protect the transducer from damp and weather influences such as rain, snow, etc. Maintenance The U5 force transducer is maintenance free. Accident prevention Although the specified nominal force in the destructive range is several times the full scale value, the relevant accident prevention regulations from the trade associations must be taken into consideration.

  • Page 7: Markings Used

    Symbols on the product CE mark The CE mark enables the manufacturer to guarantee that the product complies with the requirements of the rele­ vant EC directives (the declaration of conformity is avail­ able at http://www.hbm.com/HBMdoc). A00809_08_Y00_01 HBM: public...

  • Page 8: Scope Of Supply

    Scope of supply Scope of supply S 1 Force transducer U5 S 1 Operating Manual U5 Accessories (not included in the scope of supply) S Adapter Measuring range 100 kN: Tensile force adapter each with 8 screws M12 x 50 Order no. 2-9278.0350 Bearing plate each with 8 screws M12 x 30 Order no.

  • Page 9: Application Information

    Application information Application information Force transducers of the U5 type series are suitable for measuring tensile and compressive forces. They measure static and dynamic forces extremely accurately and therefore require careful handling. You must take particular care when transporting and installing the devices. If you knock or drop the transducers, this could permanently damage them.

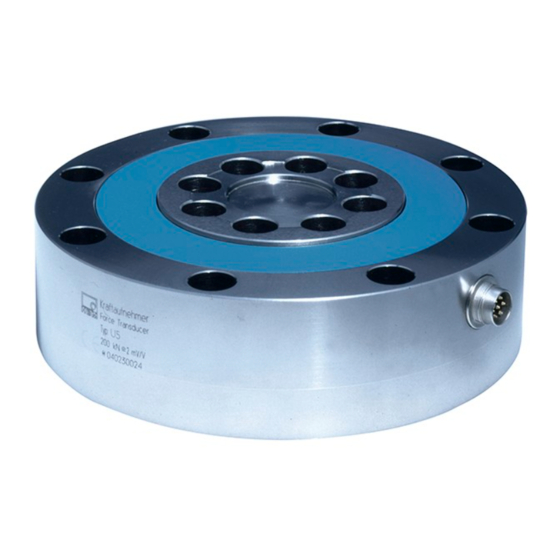

  • Page 10: Structure And Mode Of Operation

    The housing with the integrated measuring spring is completed underneath and on top by an attached cover. No weight must be placed on this cover. It should be protected against mechanical damage. Cover Cover Fig. 5.1 Cover position A00809_08_Y00_01 HBM: public...

  • Page 11: Conditions On Site

    Dust, dirt and other foreign bodies must not be allowed to accumulate such that they divert part of the measured force onto the housing and so falsify the measured value (force shunt). Notice Foreign bodies must not be allowed to clog the gap beneath the flange surface. A00809_08_Y00_01 HBM: public...

  • Page 12: Mechanical Installation

    As mounting accessories for the transducers, HBM supplies U5 standard range knuckle eyes and adapters as accessories. Knuckle eyes are suitable for use during quasi‐static loading (10 Hz alternating loads).

  • Page 13: Installation For Tensile Loading/Compressive Loading

    Usable centering assistance on the top is 2.5 mm and on the bottom, 1.5 mm (see page 23). S The structural elements provided by the customer must be parallel to one another. The screws must be tightened in a diagonally opposite sequence. A00809_08_Y00_01 HBM: public...
  • Page 14 Starting Screws for transducer mounting M force torque M (flange through‐hole) Resistance class 10.9 metric 8 x M12 8x1/2” approx. 15 8 x M16 8x5/8” approx. 19 8 x M20 8x3/4” approx. 23 Only for flange through‐hole A00809_08_Y00_01 HBM: public...

  • Page 15: Installation With Tensile Force Adapter And Knuckle Eye

    Installation with tensile force adapter and knuckle eye If the transducer is to be tensile force loaded, it can be mounted with an adapter (HBM accessory) and a knuckle eye. A centering hole is located on both sides of the transducer.
  • Page 16 Attaching the knuckle eye S Screw the correct adapter (dependent on nominal force!; see Chapter 3) to U5 (taking screw length into account) S Turn the lock nut back as far as the eye S Screw the knuckle eye into the adapter as far as the stop...

  • Page 17: Electrical Connection

    RD (red) Measurement signal (-) U BU (blue) Excitation voltage (+) U GN (green) Sensor circuit (+) GY (grey) Sensor circuit (-) Shield Cable shielding, connected to housing Fig. 8.1 Pin assignment of the U5 with free ends A00809_08_Y00_01 HBM: public...
  • Page 18 Binder pin male Assignment Wire connector color Measurement signal (+) Top view Excitation voltage (-) Excitation voltage (+) Measurement signal (-) No function Sensor circuit (+) Sensor circuit (-) Binder 723 Fig. 8.2 Binder connector series 723 (attached) A00809_08_Y00_01 HBM: public...
  • Page 19 Order code: M or N MS male Assignment Wire connector pin color Top view Measurement signal (+) Excitation voltage (-) Excitation voltage (+) Measurement signal (-) No function Sensor circuit (+) Sensor circuit (-) Fig. 8.3 MS male connector pin assignment A00809_08_Y00_01 HBM: public...
  • Page 20 The shielding is here to be laid over the whole area. If a different connection technique is used then good EMC shielding is to be provided in the wiring loom, the shielding again being laid over the full area (see also HBM Greenline Information, document G36.35.0).

  • Page 21: Order Code

    6 m, D15 connector with cable, any length, max. 20 m, free ends with cable, any length, max. 20 m, MS connector (male) with cable, any length, max. 20 m, D15 connector with Binder 723 male connector K-U5- A00809_08_Y00_01 HBM: public...

  • Page 22: Instructions For Cabling

    ► You can get to the screen through a slit in the cable sheath (see page 15). ► Lay the screen flat on the housing frame. Attaching to a male connector ► Lay the cable shield flat on the connector housing. A00809_08_Y00_01 HBM: public...

  • Page 23: Specifications (Vdi/Vde2638)

    Effect of transverse forces <"0.1 (transverse force 10% Eccentricity effect / mm <"0.1 <"0.05 Rel. creep over 30 min crF+E Ω Input resistance > 345 Ω Output resistance 300 - 400 Ω Isolation resistance > 2x10 Reference excitation voltage A00809_08_Y00_01 HBM: public...
  • Page 24 Alternatively Cable with free ends up to 20m MS connector (male) or See order code page 19 D15 connector or Binder connector series 723 on the transducer By reference to a force introduction point on the force‐introduction surface A00809_08_Y00_01 HBM: public...

  • Page 25: Dimensions Standard Version

    Dimensions Dimensions Standard Version 22.5° 45° ° ØG 22.5° ØH ØG ØG ØC ∅ Optional: Cable 5.5 mm; 6-wire min. bending radius R10 ∅B ØE ØF Depth for centering 2.5 mm Depth for centering 1.5 mm A00809_08_Y00_01 HBM: public...
  • Page 26 Dimensions jD jE Nominal force 100 kN 49 122 142 164 13.5 33.5 M12x15.5 deep 200 kN 55 144 166 190 37.5 M16x19 deep 500 kN 65 186 104 225 260 M20x23 72 136 deep A00809_08_Y00_01 HBM: public...

  • Page 27: Mounting Accessories For Measurement Of Tensile Force

    Dimensions 10.1 Mounting accessories for measurement of tensile force Tensile force adapter Measuring body U5 Screw DIN 912 Bearing plate Mounting accessory for measurement of tensile force (tensile force adapter) +0,1 Nom. ØN ØT ØU ØZ (rated) force 100 kN app.
  • Page 28 ZGUW in kN 1-Z4/100kN/ 66.5 110.5 145.5 25 M30x2 46 ZGUW 0.002 1-U2A/10t/ 65.5 115 148.5 28 M39x2 60 ZGUW -0.014 1-Z4/500kN/ +0.003 12.5 36 M72x4 ZGUW -0.018 Secured with 2 screws to prevent rotation A00809_08_Y00_01 HBM: public...
  • Page 29 Dimensions Knuckle eye ZGUW for nominal (rated) load 500 kN View X Nom. (rated) Order no. Weight force in kN in kg +0.003 80 60 Z4/500kN/ZGUW 180 255 352 36 M72x4 -0.008 Nom. (rated) force in kN A00809_08_Y00_01 HBM: public...
  • Page 30 Dimensions A00809_08_Y00_01 HBM: public...
  • Page 31 Mounting Instructions | Montageanleitung Notice de montage English Deutsch Français...
  • Page 32 ..........A00809_08_Y00_01 HBM: public...

  • Page 33: Sicherheitshinweise

    Transport, fachgerechte Lagerung, Aufstellung und Mon­ tage sowie sorgfältige Bedienung und Instandhaltung voraus. Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Die Kraftaufnehmer U5 entsprechen dem Stand der Technik und sind betriebs­ sicher. Von den Aufnehmern können Restgefahren ausgehen, wenn sie von unge­...
  • Page 34 Bedingungen am Aufstellungsort Schützen Sie den Aufnehmer vor Feuchtigkeit oder Witterungseinflüssen wie beispielsweise Regen, Schnee usw. Wartung Der Kraftaufnehmer U5 ist wartungsfrei. Unfallverhütung Obwohl die angegebene Nennkraft im Zerstörungsbereich ein Mehrfaches vom Messbereichsendwert beträgt, müssen die einschlägigen Unfallverhütungsvor­ schriften der Berufsgenossenschaften berücksichtigt werden.

  • Page 35: Verwendete Kennzeichnungen

    Sie nützliche Informationen hin. Tipp Diese Kennzeichnung weist auf Informationen zum Produkt oder zur Handhabung des Produktes hin. Information Hervorhebung Kursive Schrift kennzeichnet Hervorhebungen im Siehe … Text und kennzeichnet Verweise auf Kapitel, Bilder oder externe Dokumente und Dateien. A00809_08_Y00_01 HBM: public...

  • Page 36: Auf Dem Gerät Angebrachte Symbole

    Verwendete Kennzeichnungen Auf dem Gerät angebrachte Symbole CE-Kennzeichnung Mit der CE‐Kennzeichnung garantiert der Hersteller, dass sein Produkt den Anforderungen der relevanten EG‐Richtlinien entspricht (die Konformitätserklärung finden Sie auf der Website von HBM (www.hbm.com) unter HBMdoc). A00809_08_Y00_01 HBM: public...

  • Page 37: Lieferumfang

    Lieferumfang Lieferumfang S 1 Kraftaufnehmer U5 S 1 Bedienungsanleitung U5 Zubehör (nicht im Lieferumfang enthalten) S Adapter Messbereich 100 kN: Zugadapter mit je 8 Schrauben M12 x 50 Bestellnr. 2-9278.0350 Bodenplatte mit je 8 Schrauben M12 x 30 Bestellnr. 2-9278.0351...

  • Page 38: Anwendungshinweise

    Anwendungshinweise Anwendungshinweise Die Kraftaufnehmer der Typenreihe U5 sind für Messungen von Zug‐ und Druckkräften geeignet. Sie messen statische und dynamische Kräfte mit hoher Genauigkeit und verlangen daher eine umsichtige Handhabung. Besondere Aufmerksamkeit erfordern hierbei Transport und Einbau der Geräte. Stöße oder Stürze können zu permanenten Schäden am Aufnehmer führen.

  • Page 39: Aufbau Und Wirkungsweise

    Das Gehäuse mit der integrierten Messfeder ist an seiner Unter‐ und Oberseite durch einen angeklebten Deckel abgeschlossen. Dieser Deckel darf nicht bela­ stet werden. Er ist vor mechanischen Beschädigungen zu schützen. Deckel Deckel Abb. 5.1 Lage der Deckel A00809_08_Y00_01 HBM: public...

  • Page 40: Bedingungen Am Einsatzort

    Staub, Schmutz und andere Fremdkörper dürfen sich nicht so ansammeln, dass sie einen Teil der Messkraft auf das Gehäuse umleiten und dadurch den Messwert verfälschen (Kraftnebenschluss). Hinweis Der Spalt unter der Flanschfläche darf nicht mit Fremdkörpern zugesetzt sein. A00809_08_Y00_01 HBM: public...

  • Page 41: Mechanischer Einbau

    S Es dürfen keine Schweißströme über den Aufnehmer fließen. Sollte diese Gefahr bestehen, so müssen Sie den Aufnehmer mit einer geeigneten niederohmigen Verbindung elektrisch überbrücken. Hierzu bietet z. B. HBM das hochflexible Erdungskabel EEK an, das oberhalb und unterhalb des Aufnehmers angeschraubt wird.
  • Page 42 Mechanischer Einbau Als Einbauhilfen liefert HBM zu den Aufnehmern der Typenreihe U5 Gelenkö­ sen und Adapter als Zubehör. Gelenkösen eignen sich für den Einsatz bei qua­ sistatischer Belastung (Lastwechsel 10 Hz). Bei dynamischer Belastung mit höherer Frequenz sollten biegeweiche Zugstäbe eingesetzt werden. Gelenkö­...
  • Page 43 Kundenseitig Schnitt in Zeichenebene gedreht gezeichnet Abb. 7.1 Einbau für Zug‐/Druckbelastung Nennkraft Anzugs­ Schrauben für Aufnehmermontage M moment M Festigkeitsklasse 10.9 metrisch 8xM12 8x1/2” ca. 15 8xM16 8x5/8” ca. 19 8xM20 8x3/4” ca. 23 nur für Flanschdurchgangsbohrung A00809_08_Y00_01 HBM: public...

  • Page 44: Einbau Für Zugbelastung/Druckbelastung

    Mechanischer Einbau 7.3.2 Einbau mit Zugadapter und Gelenköse Soll der Aufnehmer auf Zug belastet werden, kann er mit einem Adapter (HBM‐ Zubehörteil) und einer Gelenköse eingebaut werden. Auf beiden Seiten des Aufnehmers befindet sich eine Zentrierbohrung. Bei der Verwendung von Gelenkösen ist die Bruchkraft auf 150 % reduziert.
  • Page 45 23 Mit 2 Schrauben gegen Verdrehen gesichert Einschrauben der Gelenköse S Richtigen Adapter (nennkraftabhängig!; siehe Kap.3) an U5 schrauben (Schraubenlänge beachten) S Kontermutter bis zur Öse zurückdrehen S Gelenköse bis zum Anschlag in den Adapter schrauben S Gelenköse 1 bis 2 Gewindegänge herausdrehen und ausrichten S Öse mit Nennlast belasten...

  • Page 46: Elektrischer Anschluss

    Messsignal (+) U sw (schwarz) Brückenspeisespannung (-) U rt (rot) Messsignal (-) U bl (blau) Brückenspeisespannung (+) U gn (grün) Fühlerleitung (+) gr (grau) Fühlerleitung (-) Schirm Kabelschirm, verbunden mit Gehäuse Abb. 8.1 Anschlussbelegung der U5 mit freien Enden A00809_08_Y00_01 HBM: public...
  • Page 47 S Am Gehäuse befindet sich ein 7poliger Gerätestecker (Binder 723) Bestell-Code: P Stecker Belegung Ader­ Binder Pin farbe Draufsicht Messsignal (+) Brückenspeisespannung (-) Brückenspeisespannung (+) Messsignal (-) Nicht belegt Fühlerleitung (+) Fühlerleitung (-) Binder 723 Abb. 8.2 Binderstecker Serie 723 (eingeschraubt) A00809_08_Y00_01 HBM: public...
  • Page 48 Elektrischer Anschluss S Kabel mit MS‐Stecker Bestell-Code: M oder N MS‐Stecker Belegung Aderfarbe Draufsicht Messsignal (+) Brückenspeisespannung (-) Brückenspeisespannung (+) Messsignal (-) Nicht belegt Fühlerleitung (+) Fühlerleitung (-) Abb. 8.3 Belegung MS-Stecker A00809_08_Y00_01 HBM: public...
  • Page 49 An die Aufnehmer mit freiem Kabelende sind Stecker nach CE‐Norm zu mon­ tieren. Die Schirmung ist dabei flächig aufzulegen. Bei anderen Anschlusstech­ niken ist im Litzenbereich eine EMV‐feste Abschirmung vorzusehen, bei der ebenfalls die Schirmung flächig aufzulegen ist (siehe auch HBM‐Greenline‐ Information, Druckschrift G36.35.0). A00809_08_Y00_01 HBM: public...

  • Page 50: Bestell-Code

    Kabel, 6m, freie Enden mit Kabel, 6m, MS‐Stecker mit Kabel, 6m, D15‐Stecker mit Kabel, Länge beliebig, max. 20m, freie Enden mit Kabel, Länge beliebig, max. 20m, MS‐Stecker mit Kabel, Länge beliebig, max. 20m, D15‐Stecker mit Stecker Binder 723 K-U5- A00809_08_Y00_01 HBM: public...

  • Page 51: Hinweise Für Die Verkabelung

    Elektrischer Anschluss Hinweise für die Verkabelung S Verwenden Sie nur abgeschirmte und kapazitätsarme Messkabel von HBM. S Messkabel nicht parallel zu Starkstrom‐ oder Steuerleitungen verlegen. Falls dies nicht möglich ist (z. B. in Kabelschächten), schützen Sie das Messkabel z. B. durch Stahlpanzerrohre und halten einen Mindestabstand von 50 cm zu den anderen Kabeln.

  • Page 52: Technische Daten (Vdi/Vde2638)

    Rel. Kriechen über 30 min crF+E Ω Eingangswiderstand > 345 Ω Ausgangswiderstand 300 - 400 Ω Isolationswiderstand > 2x10 Referenzspeisespannung Gebrauchsbereich der Speise­ 0,5 bis 12 U,G T spannung Nenntemperaturbereich -10 bis +70 t,nom Gebrauchstemperaturbereich -30 bis +85 A00809_08_Y00_01 HBM: public...
  • Page 53 Schutzart nach DIN EN 60529 IP65 Kabellänge, 6-Leitertechnik Standard 6 m Wahlweise Kabel mit freien Enden bis 20 m MS‐Stecker siehe Bestell‐Code Seite 20 D15‐Stecker Binderstecker der Serie 723 am Aufnehmer bezogen auf einen Krafteinleitungspunkt auf der Krafteinleitungsfläche A00809_08_Y00_01 HBM: public...

  • Page 54: Abmessungen Standardausführung

    Abmessungen Abmessungen Standardausführung 22,5° 45° ° ØG 22,5° ØH ØG ØG ØC Option Kabel ∅ 5,5 mm; 6-adrig min. Biegeradius R10 ∅B ØE ØF nutzbare Tiefe für Zentrierung 2,5 mm nutzbare Tiefe für Zentrierung 1,5 mm A00809_08_Y00_01 HBM: public...
  • Page 55 Abmessungen jD jE Nenn­ kraft 100kN 49 122 142 164 13,5 33,5 M12x15,5 tief 32 200kN 55 144 166 190 37,5 M16x19 tief 500kN 65 186 104 225 260 M20x23 tief 72 136 A00809_08_Y00_01 HBM: public...

  • Page 56: 10.1 Abmessungen Einbauhilfen Für Zugmessung

    Abmessungen 10.1 Abmessungen Einbauhilfen für Zugmessung Zugadapter Messkörper U5 Schrauben DIN 912 Bodenplatte Abb. 10.1 Einbauhilfe für Zugmessung (Zugadapter) +0,1 Nenn­ ØN ØT ØU ØZ kraft 100 kN ca. 16 M30x2 200 kN ca. 20 M39x2 500 kN 138 M20 224,5 80 81,5 ca.

  • Page 57: 10.2 Gelenkösen

    Bestell-Nr. Ge­ kraft wicht in kN in kg 1-Z4/100kN/ 66,5 110,5 145,5 25 M30x2 ZGUW 1-U2A/10t/ 0,002 65,5 115 148,5 28 M39x2 ZGUW -0,014 1-Z4/500kN/ +0,003 12,5 36 M72x4 ZGUW -0,018 Mit 2 Schrauben gegen Verdrehen gesichert A00809_08_Y00_01 HBM: public...
  • Page 58 Abmessungen Gelenköse ZGUW für Nennlast 500 kN Ansicht X Nennkraft Bestell Nr. Gewicht in kN in kg +0,003 Z4/500kN/ 180 255 M72x4 -0,008 ZGUW Nennkraft in kN A00809_08_Y00_01 HBM: public...
  • Page 59 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français...
  • Page 60 ......... . . A00809_08_Y00_01 HBM: public...

  • Page 61: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Les capteurs de force de la série U5 sont destinés aux mesures de force sur bancs d'essai / dispositifs d'emmanchement / appareils d'essai / presses. Toute autre utilisation est considérée comme non conforme.
  • Page 62 Protéger le capteur de l'humidité et des intempéries, telles que pluie, neige, etc. Entretien Le capteur de force U5 est sans entretien. Prévention des accidents Bien que la force nominale de plage de destruction donnée soit un multiple de la pleine échelle, il convient de respecter les réglements pour la prévention des accidents du travail correspondants.

  • Page 63: Marquages Utilisés

    Conseil Ce marquage signale que des informations concernant le produit ou sa manipulation sont Information fournies. Mise en valeur Pour mettre en valeur certains mots du texte, Voir … ces derniers sont écrits en italique. A00809_08_Y00_01 HBM: public...

  • Page 64: Marquages Utilisés Sur Le Produit

    Marquages utilisés Marquages utilisés sur le produit Label CE Avec le marquage CE, le fabricant garantit que son pro­ duit est conforme aux exigences des directives CE qui s'y appliquent (Pour voir la déclaration de conformité visitez http://www.hbm.com/HBMdoc). A00809_08_Y00_01 HBM: public...

  • Page 65: Etendue De La Livraison

    Etendue de la livraison Etendue de la livraison S 1 capteur de force U5 S 1 manuel d'emploi U5 Accessoires (hors livraison) S Adaptateur Etendue de mesure 100 kN : Adaptateur de traction avec 8 vis M12 x 50 nº de commande 2-9278.0350...

  • Page 66: Applications

    Applications Applications Les capteurs de force de la série U5 sont destinés aux mesures de forces de traction et de compression. Ils sont utilisés pour mesurer des forces statiques et dynamiques avec une grande précision et doivent donc impérativement être manipulés avec précaution.

  • Page 67: Structure Et Mode D'action

    Un couvercle collé permet de fermer le dessous et le dessus du boîtier comportant le ressort de mesure intégré. Ce couvercle ne doit en aucun cas être soumis à des charges. Il doit être protégé contre les détériorations mécaniques. Couvercle Couvercle Fig. 5.1 Position des couvercles A00809_08_Y00_01 HBM: public...

  • Page 68: Conditions Relatives Au Lieu D'installation

    (dérivation de force). Note Aucun corps étranger ne doit pénétrer dans la fente située en dessous de la face de bride. A00809_08_Y00_01 HBM: public...

  • Page 69: Montage Mécanique

    S Aucun courant de soudage ne doit traverser le capteur. Si cela risque de se produire, le capteur doit être shunté électriquement à l'aide d'une liaison de basse impédance appropriée. HBM propose par ex. à cet effet le câble de mise à la terre EEK extrêmement flexible qui se visse au‐dessus et en des­...

  • Page 70: Montage Pour Charge De Traction Et De Pression

    Montage mécanique HBM fournit avec les capteurs de la série U5 des anneaux à rotule et des adaptateurs en tant qu'accessoires de montage. Les anneaux à rotule sont destinés aux applications avec charge quasi statique (alternance de l'effort 10 Hz). Pour les charges dynamiques de plus haute fréquence, il convient d'utiliser des éprouvettes de traction flexibles.
  • Page 71 Montage pour charge de traction et de pression Force Couple de Vis pour montage de capteur M nominale serrage M classe de résistance 10.9 métrique 8xM12 8x1/2” env. 15 8xM16 8x5/8” env. 19 8xM20 8x3/4” env. 23 Seulement avec bride à trou débouchant A00809_08_Y00_01 HBM: public...

  • Page 72: Montage Avec Adaptateur De Traction Et Anneau À Rotule

    Montage avec adaptateur de traction et anneau à rotule Si le capteur doit être soumis à des forces de traction, celui‐ci peut être monté avec un adaptateur (accessoire HBM) et un anneau à rotule. Chacune des deux faces du capteur est pourvue d'un trou de centrage.
  • Page 73 Fixation de l'anneau à rotule S Fixer l'adaptateur approprié (cela dépend de la force nominale ! Voir chap.3) sur U5 (en tenant compte de la longueur de vis). S Dévisser les contre‐écrous jusqu'à l'anneau. S Visser l'anneau à rotule dans l'adaptateur jusqu'à la butée.

  • Page 74: Raccordement Électrique

    (+) U ve (vert) fil de contre réaction (+) gr (gris) fil de contre réaction (-) Blindage blindage du câble, relié au boîtier Fig. 8.1 Code de raccordement du U5 avec extrémités libres A00809_08_Y00_01 HBM: public...
  • Page 75 (+) tension d'alimentation du pont (-) tension d'alimentation du pont (+) signal de mesure (-) non affecté fil de contre réaction (+) Binder 723 fil de contre réaction (-) Fig. 8.2 Connecteur Binder série 723 (vissé) A00809_08_Y00_01 HBM: public...
  • Page 76 (+) Vue de dessus tension d'alimentation du pont (-) tension d'alimentation du pont (+) signal de mesure (-) non affecté fil de contre réaction (+) fil de contre réaction (-) Fig. 8.3 Affectation de la prise MS A00809_08_Y00_01 HBM: public...
  • Page 77 étalé à plat. Pour les autres techniques de raccordement, un blindage conforme CEM est nécessaire dans la zone du toron. Ce blindage doit également être posé étalé à plat (cf. Information HBM sur le concept Greenline, imprimé G36.35.0). A00809_08_Y00_01 HBM: public...

  • Page 78: Code De Commande

    6 m, prise SUB-D 15 avec câble, longueur au choix, 20 m maxi, extrémités libres avec câble, longueur au choix, 20 m maxi, prise MS avec câble, longueur au choix, 20 m maxi, prise SUB-D 15 avec connecteur Binder 723 K-U5- A00809_08_Y00_01 HBM: public...

  • Page 79: Informations Relatives À La Pose Des Câbles

    Le blindage est accessible par une entaille dans la gaine de câble (cf. page 16). ► Poser le blindage étalé à plat sur la masse du boîtier. Raccordement à un connecteur ► Poser le blindage du câble étalé à plat sur le logement de prise. A00809_08_Y00_01 HBM: public...

  • Page 80: Caractéristiques Techniques (Vdi/Vde2638)

    Influence de la force <"0,1 transversale (force transversale 10% F Influence de l'excentricité/ <"0,1 <"0,05 Fluage relatif pendant 30min crF+E Ω Résistance d'entrée >345 Ω Résistance de sortie 300 - 400 Ω Résistance d'isolement >2x 10 A00809_08_Y00_01 HBM: public...
  • Page 81 20 m prise MS, cf. codes de commande, page 20 prise SUB-D 15 ou connecteur Binder de la série 723 sur le capteur Rapportée à un point d'introduction de force sur la surface d'introduction de force A00809_08_Y00_01 HBM: public...

  • Page 82: Dimensions De La Version Standard

    Dimensions de la version standard 22,5° 45° ° ØG 22,5° ØH ØG Option Câble ØG ØC ∅ 5,5 mm; 6 voies Rayon de courbure mini R10 ∅B ØE ØF Profondeur de centrage 2,5 mm Profondeur de centrage 1,5 mm A00809_08_Y00_01 HBM: public...
  • Page 83 Dimensions Force nom. 100kN 142 164 13,5 33,5 M12x15,5 prof. 200kN 166 190 37,5 M16x19 prof. 500kN 104 225 260 M20x23 prof. A00809_08_Y00_01 HBM: public...

  • Page 84: Dimensions Des Accessoires De Montage Pour Mesure De Pression Et De Traction

    Dimensions 10.1 Dimensions des accessoires de montage pour mesure de pression et de traction Adapteur de traction Elément de mesure U5 DIN 912 Plaque de fond Accessoire de montage pour mesure de traction (adaptateur de traction) +0,1 Force nom. 100 kN ca.

  • Page 85: 10.2 Anneaux À Rotule

    1-Z4/100kN/ 66,5 110,5 145,5 25 M30x2 ZGUW 0,002 1-U2A/10t/ 65,5 115 148,5 28 M39x2 ZGUW -0,014 1-Z4/500kN/ +0,003 12,5 36 M72x4 ZGUW -0,018 Protégé contre la torsion au moyen de 2 vis A00809_08_Y00_01 HBM: public...
  • Page 86 Dimensions Anneau à rotule ZGUW pour charge nominale 500 kN Vue X Force nom. Nº de Poids en kN commande en kg +0,003 Z4/500kN/ M72x4 -0,008 ZGUW Force nom. en kN 500kN A00809_08_Y00_01 HBM: public...
  • Page 87 Dimensions A00809_08_Y00_01 HBM: public...
  • Page 88 HBM Test and Measurement Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com measure and predict with confidence...
