Speaka Professional 1574811 Operating Instructions

Bedienungsanleitung
HDMI auf DisplayPort/miniDisplayPort/HDMI
Umschalter
Best.-Nr. 1574811
Bestimmungsgemäße Verwendung

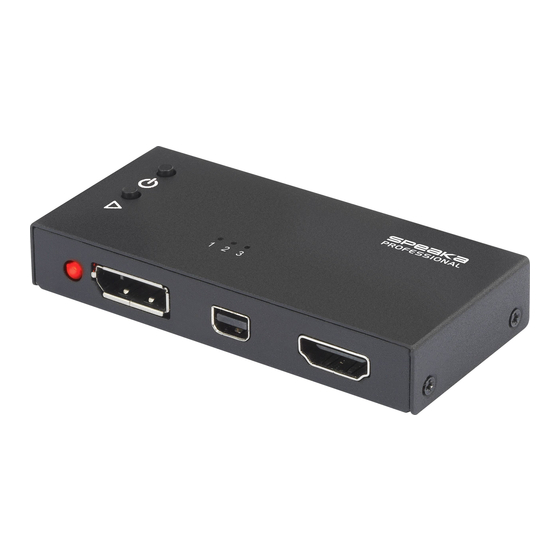

Das Produkt verfügt über drei AV-Eingänge und einen AV-Ausgang. Das Produkt bietet die
Möglichkeit, per Knopfdruck eines der drei Eingabegeräte auszuwählen, dessen Signal auf das
Ausgabegerät übertragen werden soll. Die Spannungsversorgung erfolgt via USB.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Umschalter
• USB-Kabel (75 cm)
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Schützen Sie wertvolle Möbeloberflächen mit einer geeigneten Unterlage vor
Kratzspuren oder Druckstellen.
Befestigen Sie bei Bedarf die im Lieferumfang enthaltenen Gummifüße an der
Unterseite des Produkts.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände neben das Gerät.
• 4 x Gummifuß
• Bedienungsanleitung
• Stellen Sie sicher, dass das Kabel nicht gequetscht, geknickt oder durch scharfe
Kanten beschädigt wird.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Anschluss
1 2
4
Schalten Sie alle anzuschließenden Geräte aus und trennen Sie deren Netzstecker
von der Steckdose.
• Verbinden Sie z. B. einen PC mit dem DisplayPort (1).
• Verbinden Sie z. B. ein Notebook mit dem Mini DisplayPort (2).
• Verbinden Sie z. B. einen Blu-ray Player mit dem HDMI-Eingang (3).
• Verbinden Sie einen Bildschirm oder Projektor mit dem HDMI-Ausgang (4).
• Verbinden Sie den Stromanschluss (5) über das beiliegende Kabel mit einem Computer oder
einem USB-Netzteil. Die USB-Stromquelle muss einen Strom von 500 mA liefern können.
• Verbinden Sie die angeschlossenen Geräte mit der Netzspannung, falls notwendig. Schalten
Sie dann die angeschlossenen Geräte ein und starten Sie die Wiedergabe.
Inbetriebnahme
Drücken Sie diese Taste, um das Produkt ein- oder auszuschalten.
Wenn das Produkt eingeschaltet ist, leuchtet der Betriebsindikator neben dem
DisplayPort.
Drücken Sie diese Taste, um eines der drei Eingabegeräte auszuwählen.
Der zugehörige Indikator auf der Oberseite leuchtet auf.
Pflege und Reinigung
• Schalten Sie das Produkt vor der Reinigung aus und trennen Sie alle Kabel vom Produkt.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
Auflösung ...................................... max. 3840 x 2160 Pixel @ 30 Hz
Betriebsbedingungen .................... -10 bis +60 °C, 10 – 85 % rF
Lagerbedingungen ........................ -20 bis +75 °C, 10 – 85 % rF
Abmessungen (B x H x T) ............ 84 x 15 x 37 mm
Gewicht ......................................... 69 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2017 by Conrad Electronic SE.
3
1 DisplayPort (Eingang)
2 Mini DisplayPort (Eingang)
3 HDMI-Eingang
4 HDMI-Ausgang
5 Stromanschluss
5
*1574811_v1_1117_02_IP_m_de
