Instructions d'installation – Luminaire DEL étanche à la vapeur VRVT3

Montage

Le modèle VRVT3 peut être monté de 3 façons :

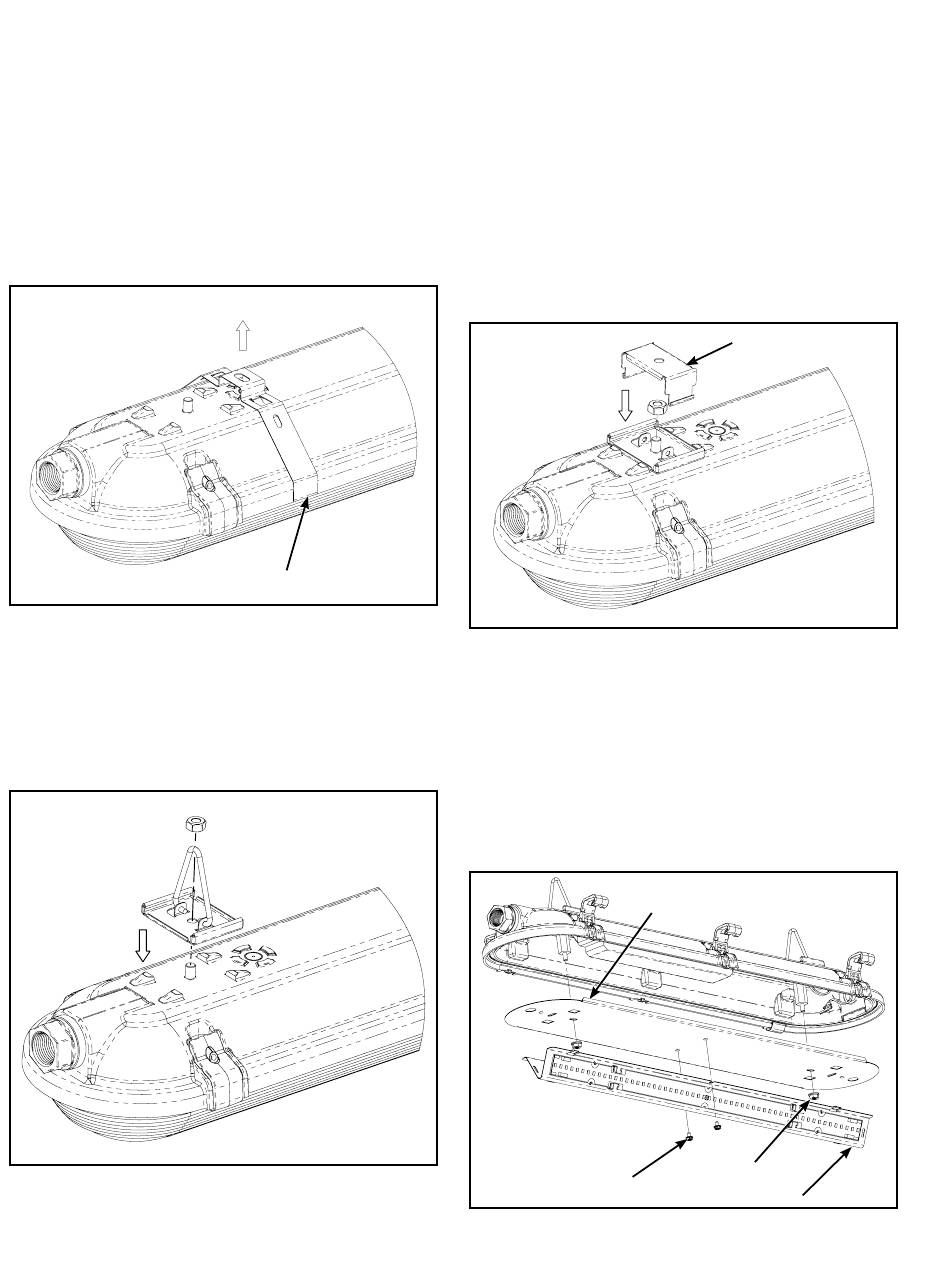

Traverse pour montage en surface : Chaque luminaire est
livré avec 2 traverses pour montage en surface. Repérez et
placez les supports sur la surface de montage de manière à
les disposer également sur chaque extrémité du luminaire
en utilisant les pièces de fixations appropriées. Le bord de
la lèvre du boitier peut être enclenché sur les traverses de
montage. (Figure 1).
Vers support de surface monté
Enclenchez sur le bord de la lèvre du boitier
Figure 1.
Anneau de suspension : Option vendue séparément.
Installez le support de l'anneau de suspension sur chaque
montant situé derrière le boitier en utilisant les écrous
hexagonaux fournis. Placez les supports appropriés au
plafond pour y installer une chaîne ou une autre sorte de
quincaillerie désirée (fournie par un tiers) puis fixez-y les
anneaux de suspension. (Figure 2).
Figure 2.
6 6
COOPER LIGHTING SOLUTIONS IB519126EN Instructions d'installation
Montage en surface avec module : Option vendue
séparément. Ce montage en surface avec module
comprend deux (2) composants : un support de luminaire
et un support de montage en surface. Fixez le support de
luminaire sur chaque montant situé derrière le luminaire en
utilisant les écrous hexagonaux fournis. Mesurez la distance
entre les deux (2) montants et espacez les supports de
surface de part et d'autre de la surface de montage en
utilisant les pièces de fixation appropriées. Le support du
luminaire peut être enclenché sur le support de montage en
surface afin d'y suspendre le luminaire. (Figure 3).
Installez des vis inviolables sur chaque taquet.
Enclenchez les deux
supports ensemble
Figure 3.
Accès à l'intérieur
Pour accéder à l'intérieur du luminaire, commencez par
dégager la lentille et mettez-la de côté. Retirez la plaque
métallique en retirant les deux (2) écrous hexagonaux.
Pour les parcs de stationnement couverts et les modèles à
diffusion large, le support en V du modèle DEL doit d'abord
être enlevé en retirant les deux (2) vis hexagonales puis
en glissant le support afin de le dégager des languettes
de verrouillage coulissantes. La plaque métallique sera
suspendue par des fils de sécurité largables. Vous pouvez
faire tous les raccords de câblage nécessaires. (Figure 4).
Vis à tôle (2) (modèles P et W
seulement)
Figure 4.
Support monté sur la
structure de surface
Plaque métallique
Support en V (modèles P
et W seulement)
Écrous hexagonaux (2)
