Instrucciones de instalación – Instalación de la luminaria VRVT3 LED Vaportight
Correa de Montaje en Superficie: Cada unidad se
suministra con 2 correas de montaje en superficie. Ubica
y separa los soportes en la superficie de montaje de
modo que estén igualmente espaciados de los extremos
del dispositivo con los sujetadores apropiados. El borde
del borde de la carcasa se puede ajustar a las correas de
montaje. (Figura 1.)
Para montar en soporte de superficie
Chasquee sobre el borde de la cubierta

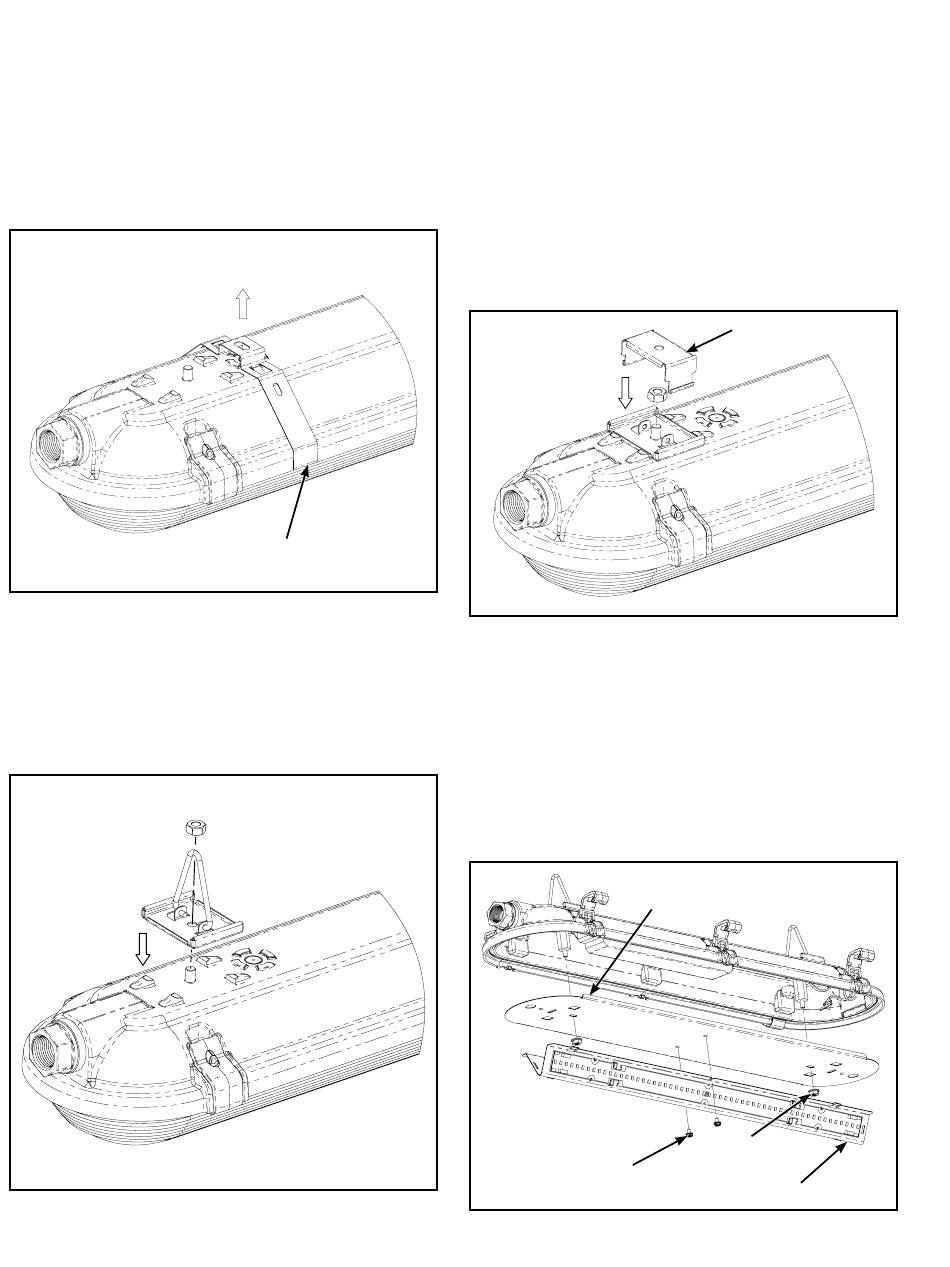

Figura 1.
Colgante de Circuito Cerrado La opción se vende por
separado. Instala un soporte de colgante de circuito cerrado
en cada perno ubicado en la parte posterior de la carcasa
con las tuercas hexagonales provistas. Ubica los colgadores
apropiados en el techo para la cadena u otro hardware de
montaje deseado (por otros) y fíjalo a los colgadores de
circuito cerrado. (Figura 2).
Figura 2.
10 10
COOPER LIGHTING SOLUTIONS IB519126EN Instrucciones de instalación
Montaje de Superficie Modular: La opción se vende
por separado. El montaje de superficie modular consta
de 2 componentes; un soporte de accesorio y un soporte
montado en la superficie. Fija un soporte de fijación a cada
perno en la parte posterior del accesorio utilizando las
tuercas hexagonales suministradas. Mide la distancia entre
los dos pernos y separa correctamente los soportes de
superficie en la superficie de montaje con los sujetadores
apropiados. El soporte del accesorio se puede ajustar en el
soporte de superficie, suspendiendo el accesorio. (Figura 3)
Instale tornillos a prueba de manipulación en cada pestillo.
Chasquee los soportes
Figura 3.
Acceso Interior
Para acceder al interior del dispositivo, comienza por abrir el
lente y dejar el lente a un lado. La bandeja de engranajes
LED se retira, retirando las 2 tuercas hexagonales. Para
garajes de estacionamiento y modelos de distribución
amplia, primero se debe quitar el soporte LED V quitando
los dos tornillos hexagonales y luego deslizar el soporte
para desenganchar las pestañas de bloqueo deslizantes.
La bandeja del engranaje se colgará de las cuerdas de
seguridad. Se puede hacer cualquier conexión de cableado
necesaria. (Figura 4.)
Tornillos de chapa (2) (solo para
los modelos P & W)
Figura 4.
Soporte montado en la
estructura de la superficie
Bandeja de engranajes
Soporte V (solo para los
modelos P & W)
Tuerca hexagonal (2)
